M. Alignez précautionneusement la plaque de poids sur les tiges guides et abaissez-la lentement.

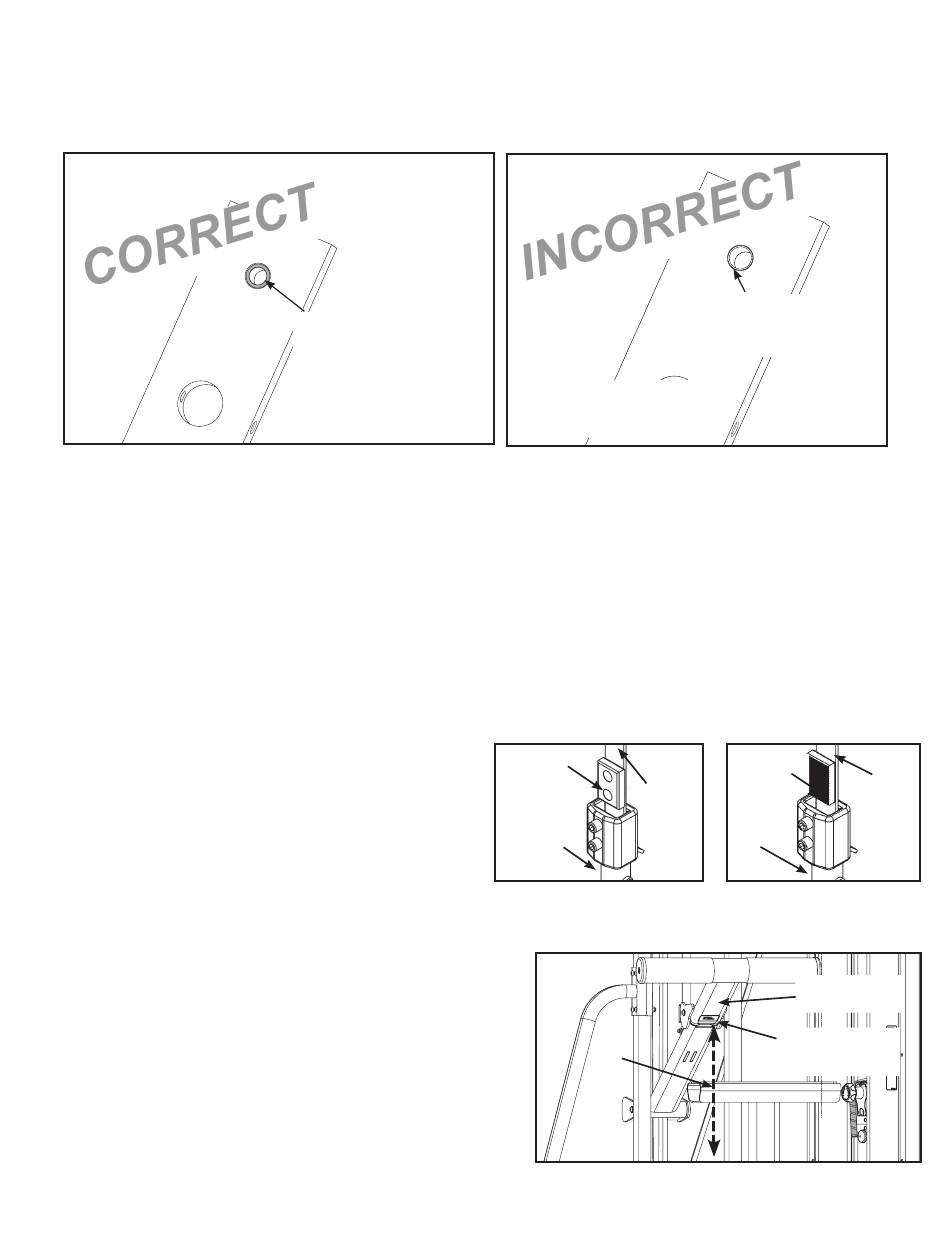

installez les plaques de poids, positionnez-les de sorte que les larges bords des bagues soient orientés vers le haut et les
bords étroits des bagues soient orientés vers le bas. Reportez-vous aux figures 3A et 3B.
Figure 3A
N. Répétez les étapes 7M pour installer chaque plaque de poids.
O. Faire glisser le poids supérieur sur les tiges guides.
P. Placez les ressorts et les capuchons de tige guide (enlevés à l'étape 7G) sur les tiges guides.
Q. Compressez les capuchons de tige guide, alignez-les avec les trous du cadre de poids et fixez-les en place.
REMARQUE : Les capuchons de tige guide doivent s'enclencher ou se bloquer dans les trous du cadre des poids.
8. Acheminement de la courroie.
A.
Vérifiez si la courroie passe par le dessus du support de
poulie et est acheminée jusqu'au poids supérieur, avec
l'extrémité orientée vers le bas.
B. Soulevez avec précaution le poids supérieur et assurez-
vous que la position de la pince de la courroie (sur le
poids supérieur) est alignée correctement avec le support
supérieur de la poulie.
C. Faites glisser la courroie par la fente située dans la
pince de la courroie.
D. Vérifiez si la courroie et la pièce de renfort sont
installées correctement, tel qu'illustré à la Figure 4A.
REMARQUE : N'installez pas la pièce de renfort à
l'envers, tel qu'illustré à la Figure 4B.
E. Tirez la courroie par la pince jusqu'à ce que le bras d'entrée
mesure 78.74 mm à partir du sol. REMARQUE : Mesurez du sol
au bord inférieur de l'autocollant de mise en garde (figurant sur la
barre pour les pieds). Voir Figure 5.
F. Fixez la courroie à la pince à l'aide des deux vis de pression.
REMARQUE : Serrez les vis à un couple de 33,90 - 39,55 N-m.
Placez le goujon de la pile de poids dans chaque plaque pour
vérifier si l'installation est adéquate.
G. Sans sélectionner de résistance, déplacez le poids supérieur vers
le haut et vers le bas (pour simuler le fonctionnement normal).
Cybex VR3 12231 Dip Chin Owner's Manual
LARGE bord de
la bague orienté
vers le haut
REMARQUE : Le bord étroit
de la bague doit être
orienté vers le bas.
Figure 3B
Acheminement correct
de la courroie
Pièce de
renfort
Courroie
Tige
Figure 4A
31"
Figure 5
REMARQUE : Lorsque vous
Bord ÉTROIT
de la bague
Acheminement erronéde
la courroie
Pièce de
renfort
Courroie
Tige
Figure 4B
Barre pour les
pieds
Autocollant de
mise en garde
Assembly
Page 4-3
