Panneau Smart Home
Manuel d'installation
Le panneau Smart Home d'EcoFlow doit être installé par un électricien
professionnel, maîtrisant parfaitement tous les codes d'électricité, les normes
en matière de protection incendie, les pratiques de câblage électrique et la
manipulation de systèmes électriques domestiques. Seul l'utilisateur sera tenu
AVERTISSEMENT
pour responsable en cas d'accident, de dommage ou de blessure corporelle
résultant d'une mauvaise installation.
Publicité
Table des Matières
Manuels Connexes pour EcoFlow Smart Home
Sommaire des Matières pour EcoFlow Smart Home
- Page 1 Panneau Smart Home Manuel d'installation Le panneau Smart Home d'EcoFlow doit être installé par un électricien professionnel, maîtrisant parfaitement tous les codes d'électricité, les normes en matière de protection incendie, les pratiques de câblage électrique et la manipulation de systèmes électriques domestiques. Seul l'utilisateur sera tenu...
-
Page 3: Table Des Matières
TABLE DES MATIÈRES 1. Instructions de sécurité 2. Spécifications 3. Informations sur le produit 3.1 Caractéristiques externes 3.2 Caractéristiques internes 4. Contenu de la boîte 5. Liste de contrôle des PON d'installation 6. Étapes d'installation 6.1 Préparation 6.2 Installation 6.2.1 Installation du module de relais 6.2.2 Montage 6.2.3 Câblage 7. -
Page 4: Instructions De Sécurité
SHP est sous tension peut endommager les modules de relais et le SHP. Le panneau Smart Home en lui-même ne comporte pas de fonction DCAA (disjoncteur combiné anti-arc). Une protection DCAA ou DDFT peut être disponible avec un accessoire DCAA externe. -
Page 5: Spécifications
Poids 9 kg Classe de protection Dimensions 500×330×120 mm Type de montage Fixation murale Connecteur standard Port EcoFlow Infinity Indice de protection IP20 Description de la garantie 5 ans Nombre maximal de circuits contrôlés Tension nominale du système 220 V/240 V Courant d'entrée total max. -
Page 6: Informations Sur Le Produit

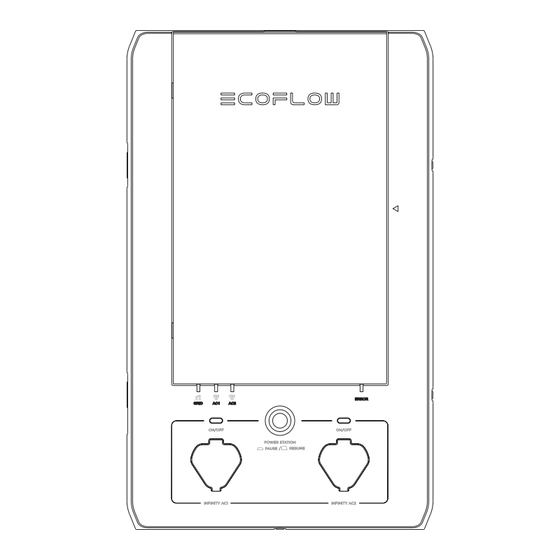

3. Informations sur le produit 3.1 Caractéristiques externes 1. Carte de commande du circuit de charge Le SHP peut être configuré de sorte à contrôler 10 circuits de charge au total ; les circuits 1, 3, 5, 7 et 9 à gauche et les circuits 2, 4, 6, 8 et 10 à droite. Un bouton permet aux utilisateurs de réinitialiser manuellement chaque relais de circuit en cas de surintensité... -
Page 7: Bouton Et Voyant Iot Reset (Réinitialisation Ido)
5. Bouton et voyant IOT Reset (Réinitialisation IdO) Ce bouton peut être utilisé pour activer le point d'accès Bluetooth pendant 5 minutes afin que l'utilisateur puisse se connecter. 6. Voyant d'erreur En général, ce voyant est éteint si aucun défaut n'est détecté à l'intérieur du SHP. Il devient rouge en cas de défaut sur l'appareil. -
Page 8: Ventilateur De Refroidissement
1. Connecteurs de fils de sortie Il s'agit des connecteurs de fils de sortie chargés allant vers la charge. 2. Ports de communication connectés au tableau principal 3. Modules de relais Il existe différentes intensités nominales pour les modules de relais, 6 A, 13 A, 16 A, 20 A et 30 A. -
Page 9: Contenu De La Boîte
4. Contenu de la boîte Panneau Smart Home Câble Infinity et fils Sac d'accessoires Manuel d'installation Supports de fixation Manuel d'utilisation du produit murale du produit REMARQUE Les fils AWM peuvent être retirés des prises de faisceau et remplacés par un câble de longueur et de... -
Page 10: Liste De Contrôle Des Pon D'installation
Liste de contrôle État Avant l'installation - Informations générales Déterminez l'emplacement d'installation. Le panneau Smart Home est classé IP20. Il doit donc être installé à l'abri de la lumière directe du soleil, de la pluie, de la neige et de l'humidité. -
Page 11: Pendant L'installation - Vérification Du Câblage
Les voyants doivent rester blancs. Si vous ne l'avez pas déjà fait, téléchargez l'application Ecoflow depuis Google Play ou l'App Store et créez un compte Ecoflow. Ouvrez l'application sur votre appareil mobile, connectez-vous à l'application et ajoutez le panneau Smart Home à... -
Page 12: Étapes D'installation
6. Étapes d'installation 6.1 Préparation Outils et éléments nécessaires pour l'installation : Outils requis : Niveau Tournevis cruciforme, tournevis Torx T20 et clé à douille 7 mm Pince Pince coupante Capuchons de connexion Perceuse Tubes (ex. 31,75 mm et 25,40 mm), gaines Faisceau de câbles Mètre ruban Multimètre Voltmètre... - Page 13 Charge de fonctionnement totale 6 900 W Charge de fonctionnement simultanée estimée la plus 2 300 W élevée (CFSEE) Puissance de démarrage la plus élevée (PDE) 2 000 W Alimentation de secours minimale requise = CFSEE + PDE 4 300 W (deux DELTA Pros) REMARQUE Les charges inductives telles que les climatiseurs, les sèche-linge ou les pompes ont un courant d'appel élevé...
-
Page 14: Installation
6.2 Installation Mettez le système hors tension. Avant de commencer l'installation, coupez le disjoncteur principal ainsi que chaque disjoncteur de dérivation à connecter. Assurez-vous que les DELTA Pro ne sont pas également connectés au SHP. 6.2.1 Installation du module de relais Les modules de relais sont envoyés séparément de l'unité... -
Page 15: Position Du Module De Relais
Position du module de relais DELTA Pro DELTA Pro Installation du module de relais 1. (a) Ouvrez le couvercle du panneau à l'aide du tournevis T20. (b) Faites glisser le cache-vis sur le dessus. (c) Desserrez les quatre vis une par une. -
Page 16: Montage
2. (a) Branchez chaque module de relais et installez-les fermement (il est recommandé d'utiliser la paume de votre main). (b) Fixez le module de relais en serrant les deux vis. (c) Fermez le panneau avant et serrez les quatre vis. (d) L'installation du module de relais est terminée. - Page 17 Fixez le support de fixation supérieur le long du bord supérieur du repère sur le mur. Veillez également à vérifier la longueur du tube flexible. Accrochez le SHP sur le support mural. Fixez le support de fixation inférieur au mur.
-
Page 18: Câblage
6.2.3 Câblage Câblage à l'intérieur du panneau Smart Home Dans la boîte, tous les fils sont identifiés : 12 fils d'entrée, étiquetés « 1 in à 10 in » et « Pro1 in, Pro2 in » et connectés aux disjoncteurs, 10 fils de sortie, étiquetés « 1 out à 10 out » et connectés aux fils de charge chargés, deux fils neutres connectés à... -
Page 19: Câblage Dans Le Panneau Électrique
Câblage dans le panneau électrique Coupez le disjoncteur principal ainsi que les 10 disjoncteurs de dérivation destinés à être connectés au tableau principal, puis utilisez un voltmètre pour vous assurer que le système est entièrement hors tension. Retirez le capot avant du tableau principal. N'oubliez pas que la partie réseau du tableau principal (en amont du disjoncteur principal) est toujours sous tension. - Page 20 Principal Main Tube 11/4 Ajout de deux nouveaux Two Ne w Beakers added disjoncteurs pour la charge fo r Delt a Pr o Charging Delta Pro 2. Connectez les fils d'entrée du SHP aux disjoncteurs correspondants du tableau électrique principal, puis les fils de sortie au port de charge du tableau électrique principal.
-
Page 21: Mise En Service Du Système Et Configuration De L'application
Appuyez sur le bouton IOT pour activer la connexion Bluetooth. Dès que le voyant clignote, le DELTA Pro peut être associé à l'application EcoFlow. Ouvrez l'application EcoFlow et ajoutez l'appareil en cliquant sur l'icône « + » en haut à droite. Recherchez le SHP et cliquez sur l'icône pour les associer. Une fois la connexion Bluetooth établie, vous devrez choisir un réseau Wi-Fi et saisir le mot de passe approprié... -
Page 22: Faq
En utilisant les appareils, les applications et les services EcoFlow, vous acceptez les conditions d'utilisation et la politique de confidentialité d'EcoFlow, que vous pouvez consulter via la section « À propos » de la page « Utilisateur » de l'application EcoFlow ou sur le site officiel d'EcoFlow aux adresses https://ecoflow.com/pages/terms-of-use et https://ecoflow.com/pages/privacy-policy.
