EKLONPG
EKBNPG
I
NDEX
Accessoires....................................................................................... 1
Fonction............................................................................................. 1
Nom et fonction des pièces ............................................................... 1
Choix du lieu d'installation................................................................. 1
Installation mécanique ...................................................................... 2
Travaux de câblage électrique........................................................... 2
Précautions................................................................................................ 2
Connecter le câblage................................................................................. 2
Exemples de connexions de communication............................................. 3
Connexion du câblage fourni sur place...................................................... 3
Fonctionnement et maintenance ....................................................... 4
Que faire avant l'utilisation ......................................................................... 4
Signaux de fonctionnement et d'affichage ................................................. 4
Dépannage........................................................................................ 4
Maintenance...................................................................................... 4
LIRE ATTENTIVEMENT CES INFORMATIONS AVANT
D'INSTALLER ET DE FAIRE FONCTIONNER.
UNE INSTALLATION OU UNE FIXATION INCORRECTE
DE L'EQUIPEMENT OU DES ACCESSOIRES PEUT
PROVOQUER UNE ELECTROCUTION, UN COURT-
CIRCUIT, DES FUITES, UN INCENDIE OU ENDOMMA-
GER L'EQUIPEMENT. S'ASSURER DE N'UTILISER QUE
DES
ACCESSOIRES
SPÉCIALEMENT CONÇUS POUR ÊTRE UTILISÉS
AVEC CET ÉQUIPEMENT ET LES FAIRE INSTALLER
PAR UN PROFESSIONNEL.
EN CAS DE DOUTE QUANT AUX PROCÉDURES
D'INSTALLATION OU D'UTILISATION, PRENDRE TOU-
JOURS CONTACT AVEC VOTRE CONCESSIONNAIRE
DAIKIN POUR TOUT CONSEIL ET INFORMATION.
A
CCESSOIRES
Pour EKLONPG:
coffret en option
Lon Gateway
Pour EKBNPG:
Coffret en option
BACnet/IP Gateway
Ame en ferrite V1C
(uniquement pour
EKBNPG)

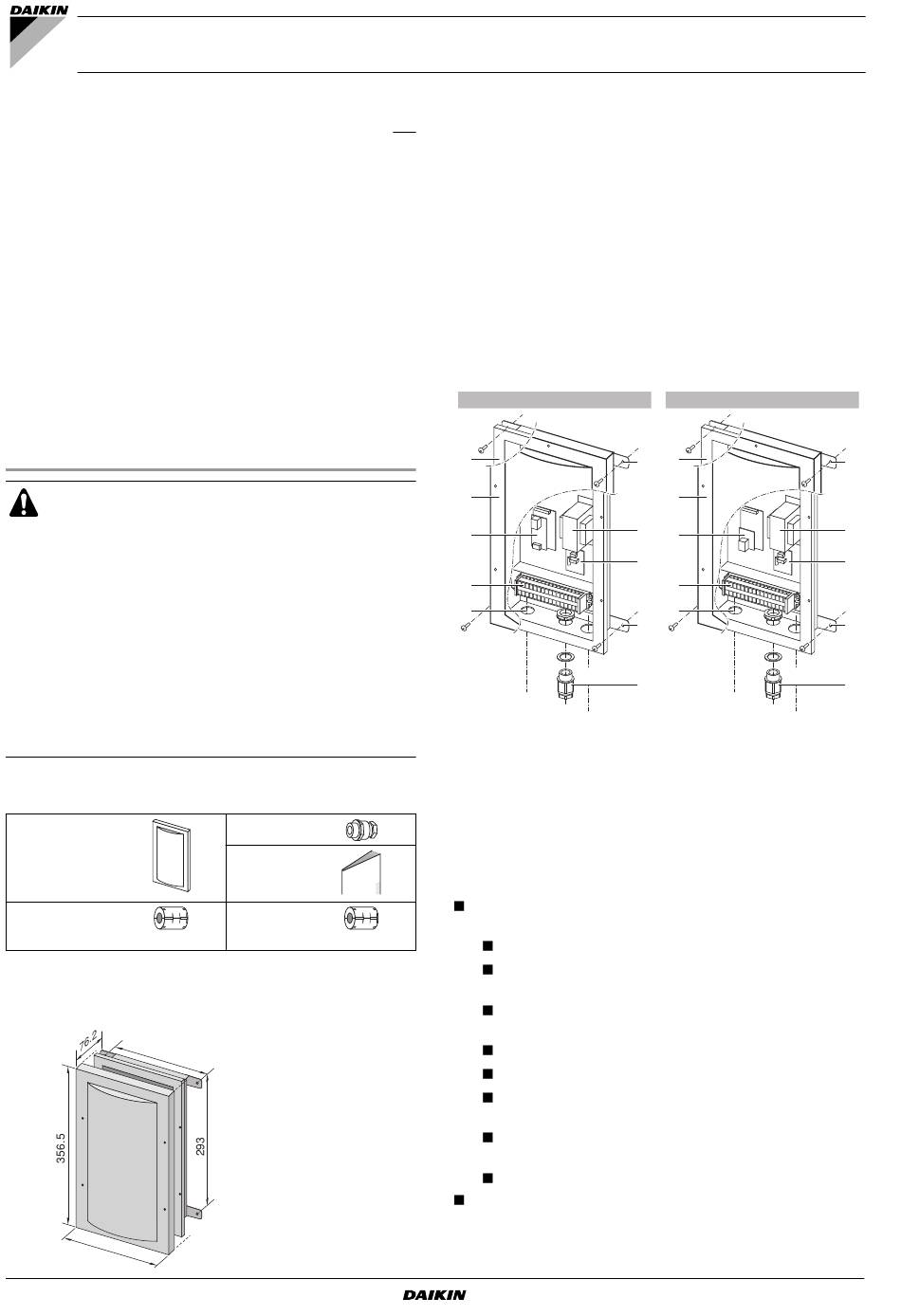

D
IMENSIONS
Unité de mesure: mm
2 1 0
2 3 0
Manuel d'installation
1
Coffret passerelle en option
FABRIQUÉS
PAR
DAIKIN,
Ecrou à vis
Manuel
1x
Ame en ferrite
1x
V2C
F
ONCTION
Page
Un maximum de 8 refroidisseurs équipés de la carte d'adresse
EKACPG peuvent être contrôlés par la passerelle Lon Gateway ou la
passerelle BACnet/IP Gateway.
La passerelle Lon Gateway et la passerelle BACnet/IP Gateway
activent l'interface entre le refroidisseur et le système de gestion
d'immeuble (BMS).
Les unités installées dans cette configuration peuvent être sur-
veillées et actionnées sur le BMS via la communication LonWorks
ou BACnet/IP.
N
OM ET FONCTION DES PIÈCES
EKLONPG
1
3
4
6
7
1
Coffret en option
2
Brides de suspension
3
Couvercle
4
PCB
5
Transformateur
3x
C
HOIX DU LIEU D
Choisir un lieu d'installation qui remplit aux conditions suivantes et
1x
qui a obtenu l'approbation du client.
Le coffret en option doit être installé à l'intérieur.
Ne pas installer le coffret en option dans des pièces:
1x
où de l'huile minérale, comme l'huile de coupe, est présente;
où l'air comprend de fortes saturations en sel, comme l'air
proche de l'océan;
où du gaz sulfureux est présent comme dans les zones de
sources chaudes;
dans les véhicules ou les navires;
où le voltage fluctue beaucoup comme dans les usines;
où de forte concentration de vapeur ou de spray sont
présentes;
où des machines générant des ondes électromagnétiques
sont présentes;
où des vapeurs acides ou alcalines sont présentes.
Ne pas installer le coffret en option dans ou sur le refroidisseur.
Manuel d'installation
EKBNPG
1
2
3
5
4
9
6
7
2
(3x)
8
6
Borne
7
Trous à enfoncer
8
Ecrou à vis
9
Carte de circuits imprimés à filtre
avec fusible intégré
'
INSTALLATION
Coffret passerelle en option
®
2
5
9
2
(3x)
8
EKLONPG + EKBNPG
4PW40333-1A
