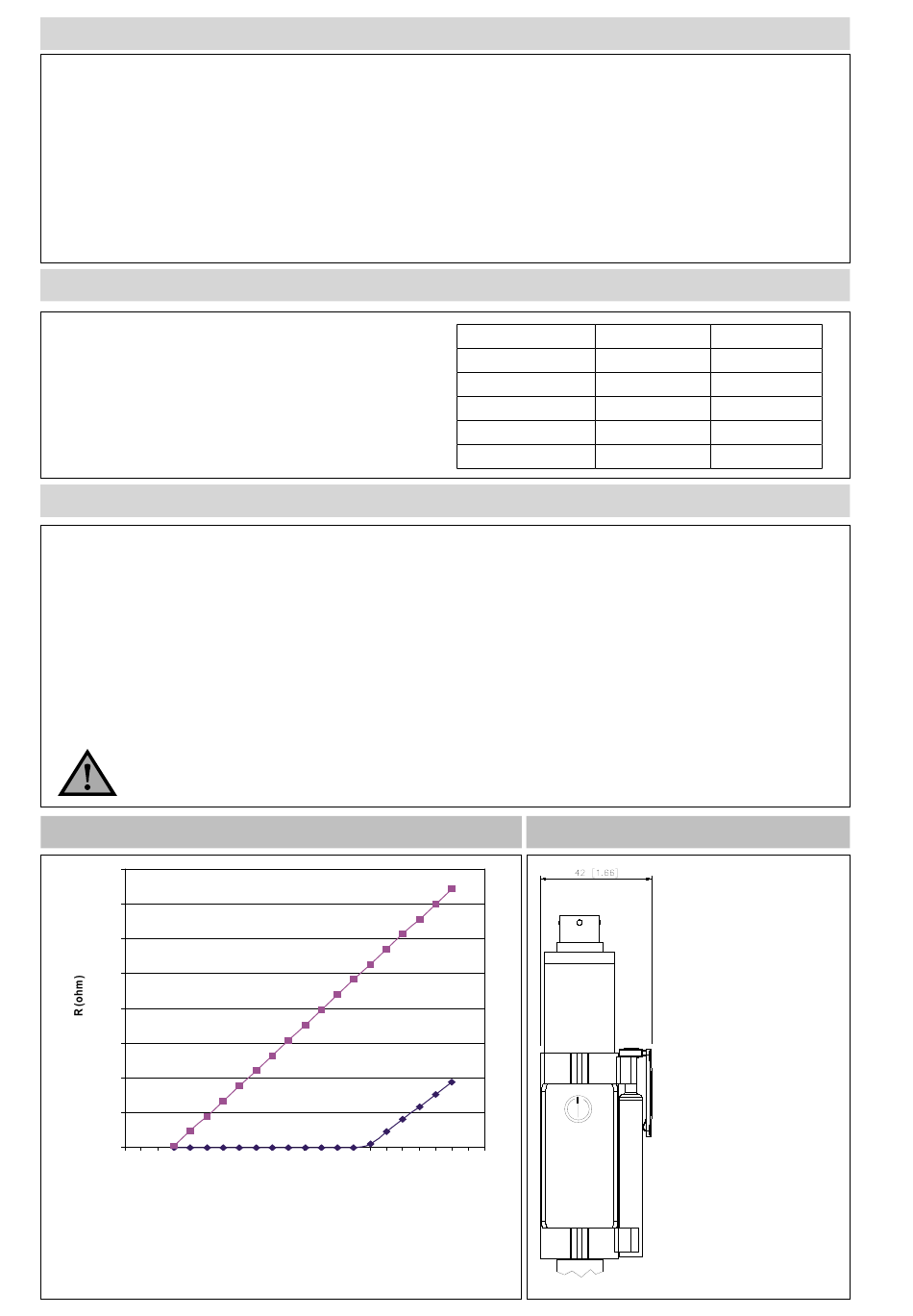

AUTO DIAGNOSTIC
Ci-dessous les conditions d'auto diagnostic détectées par le capteur:
· Câble coupé / produit non connecté / rupture alimentation, sortie <3,6mA
. Rupture élément primaire / arrachage de broche, sortie >3,6mA
. Pression au-dessus de 200% de l'échelle, sortie <3,6mA
. Pression au-dessous de -30% de l'échelle relatif au zéro, sortie <3,6mA
. Surveillance de l'alimentation en cas de survoltage / sousvoltage / variation de la tension, sortie <3,6mA
. Erreur séquence de programmation, sortie <3,6mA
. Surchauffe de l'électronique, sortie<3,6mA
. Erreur sur l'élément primaire ou sur le premier étage d'amplification, sortie <3,6mA
SORTIE RELAIS OPTIONNELLE DE PROTECTION CONTRE LES SURPRESSIONS
Caractéristiques du relais de sécurité:
· Seuil d'activation à définir à la commande
. Courant de sortie: 1A
. Tension de service: 24Vdc +- 20%
. Précision de commutation: 2 x précision du capteur
. Hysteresis: 2% P.E.
COMPATIBILITE NAMUR
Les capteurs sont testés en fonction des recommandations NAMUR NE21.
La même comptibilité est valable pour les recommandations NAMUR NE43 avec les fonctionnalités suivantes en cas de
rupture:
. Rupture câble: perte d'information et le signal est <3,6mA
. Produit non connecté: perte d'information et le signal est <3,6mA
. Rupture d'alimentation: perte d'information et le signal est <3,6mA
ou en cas de problème de performances:
. dans le cas de rupture de l'élément primaire: le signal de sortie est >21mA
Note: dans toutes les précédentes situations le signal de sortie est compris entre 3,6mA et 21mA.
Recommandation: le seuil réglé par le client (par ex. la valeur maximum de pression) doit être dans la
DIAGRAMME DE CHARGE
800
700
600
500
400
300
200
100
0
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
Ce diagramme représente le rapport optimal entre la charge et
l'alimentation pour transmetteurs avec sortie 4...20mA.
Pour le fonctionnement correct, utiliser une combinaison de résistance
de charge et tension d'alimentation en mesure de rester dans la zone
en pointillé.
gamme de mesure.
Vcc (Volt)
ALIMENTATION
SORTIE
OFF
ON
< X%fs
ON
> X%fs
ON
sortie < 3,6mA
ON
sortie > 21mA
FONCTION AUTOZÉRO
STATE RELAY
-
OUVERT
FERME
OUVERT
OUVERT
OUVERT
La
fonction
Autozéro
est activée par le biais
d'un contact magnétique
(aimant
extérieur
livré
avec le capteur).
Pour la version externe
Autozero court-circuiter la
broche correcte.
Pour la description com-
plète
de
la
fonction
Autozéro, se reporter au
manuel opérateur.
