PAGE 16
Tubes de repose-pieds à angle de genou réglable enfichable (en option)
Pour monter le tube de repose-pieds à angle de genou réglable
1.
enfichable, faites glisser le tube de repose-pieds dans le tube
récepteur carré et appuyez sur le bouton-pression situé sur le côté
extérieur du tube de repose-pieds.
Le tubes de repose-pieds se verrouille en position, lorsque le
2.
bouton-pression est enfoncé, à travers le trou situé sur le côté du
tube récepteur carré.
Pour libérer le tube de repose-pieds, appuyez sur le bouton-
3.
pression sur le tube de repose-pieds et tirez le tube de repose-
pieds vers l'extérieur.
Réglage de la hauteur du repose-pied
Le réglage de la hauteur est effectué à la longueur souhaitée avec la
personne assise dans le fauteuil roulant avec ses
pieds sur les repose-pieds. Le point le
plus bas des repose-pieds ne doit pas être à moins
de 5cm du sol ou du plancher.
1.
2.
3.
REMARQUE
pression sur les jambes à l'avant du rembourrage du siège. Une telle condition pourrait causer
des blessures à l'occupant.

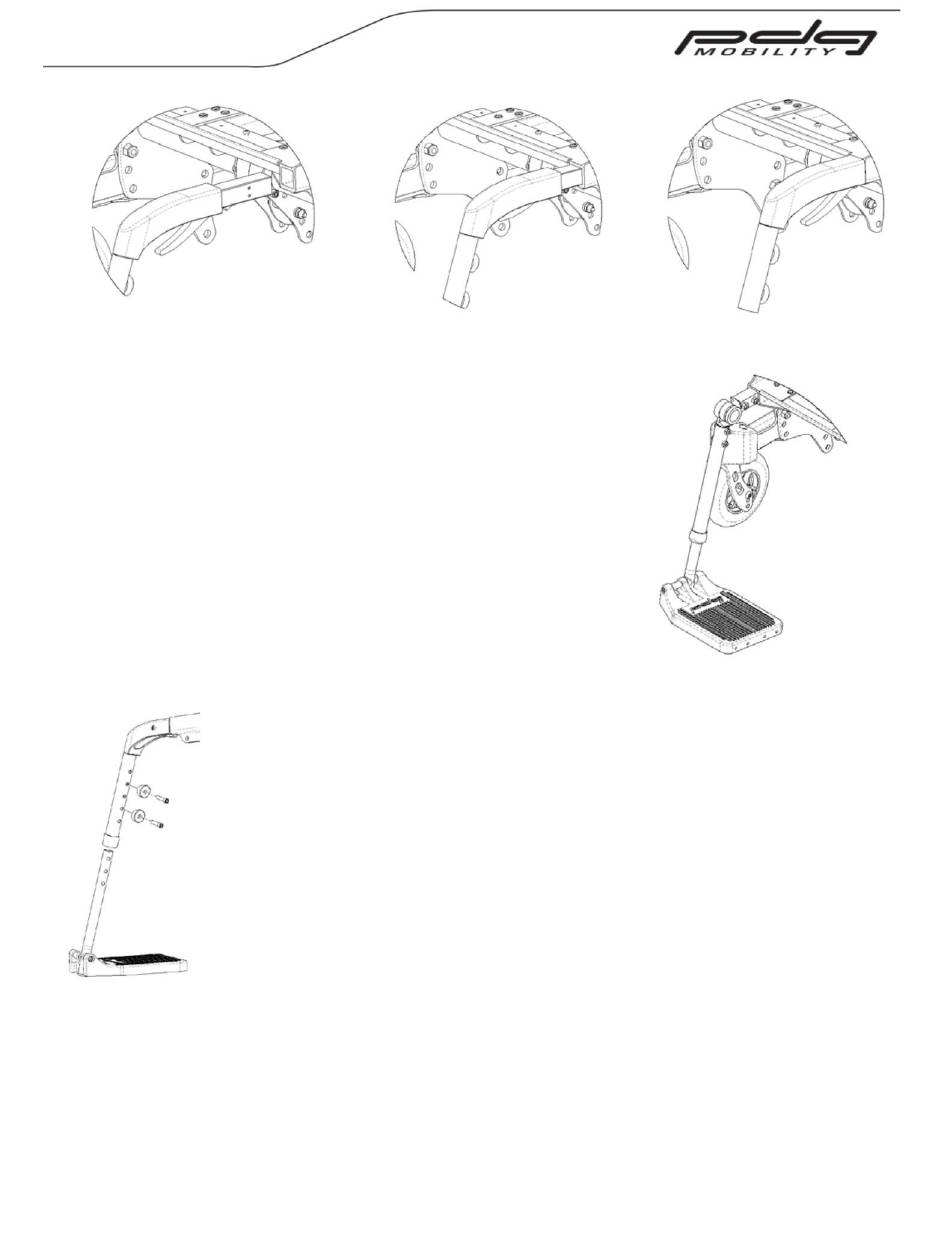

Figure 10.3 : Réglage de la hauteur du
repose -pieds
Figure 10.1 : Installation du tube de repose-pieds enfichable
Retirez l'écrou, le boulon et la rondelle concave et positionnez l'ensemble
repose-pieds à une hauteur prédéterminée.
Alignez le trou de montage et l'insert en aluminium dans le tube du repose-pied,
réinsérez le boulon et serrez fermement à la main. Assurez-vous également de
remplacer les rondelles concaves.
Répétez la procédure pour l'autre repose-pieds.
– Assurez-vous que le réglage souhaité du tube de repose-pieds n'exerce pas de
Figure 10.2 : Tubes de repose-
pieds à angle de genou
réglable enfichable
Médical de classe 1
Rév. 0
