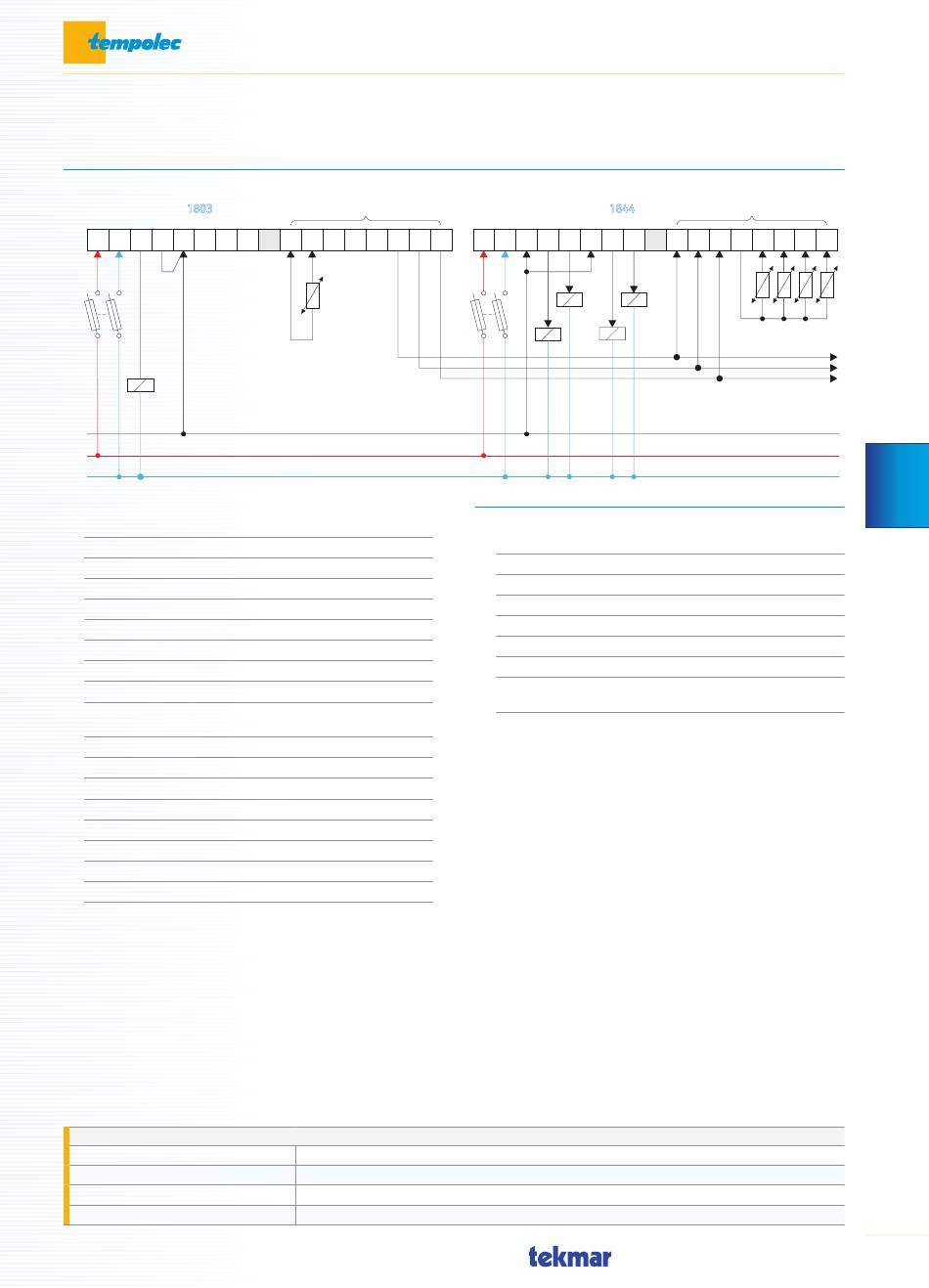

Exemple de raccordement

Unité centrale type 1803
L N SH LL LF VR
Contacteur
principal
LF
L
N
LF phase présente lorsque le distributeur d'électricité autorise la
charge
SH commande d'un contacteur principal (facultatif)
L phase
N neutre
LL phase pour l'horloge
VR phase pour charge en début de tarif réduit
FS-iO-i1 pontages pour le choix de la fonction de l'unité centrale
W-W sonde extérieure
Z1-Z2 tension-pilote
KU signal indiquant au régulateur de charge si le cycle est en
période de nuit ou de jour
SH1 commande contacteur de charge pour circuit 1
SH2 commande contacteur de charge pour circuit 2
SH3 commande contacteur de charge pour circuit 3
SH4 commande contacteur de charge pour circuit 4
TF borne commune aux sondes
TF1 entrée sonde résiduelle circuit 1
TF2 entrée sonde résiduelle circuit 2
TF3 entrée sonde résiduelle circuit 3
TF4 entrée sonde résiduelle circuit 4
Remarques
L'alimentation de l'unité centrale et des régulateurs doit être protégée par
ƒ
des fusibles dont le dimensionnement tient compte de la consom mation
propre de chaque appareil.
Le contacteur principal n'est pas obligatoire. S'il est utilisé, le pouvoir de
ƒ
coupure de ses contacts doit être choisi en fonction de la puis sance de
toutes les zones qui seront commutées.
Le pouvoir de coupure des contacts des contacteurs de charge sera choisi
ƒ
en fonction de la puissance de chaque zone régulée.
1842
1843
1844
3128
www.tempolec.be
RÉGULATION POUR CHAUFFAGE ÉLECTRIQUE
Basse tension
W W FS iO i1 Z1 Z2 KU
Sonde
extérieure
RÉFÉRENCES DE COMMANDE
régulateur de charge pour piloter la charge de 2 zones
régulateur de charge pour piloter la charge de 3 zones
régulateur de charge pour piloter la charge de 4 zones
sonde de chaleur résiduelle
Régulateur de charge type 1844
L N LF SH1 SH2 LF SH3 SH4
2 4
1 3
Contacteurs
de charge
ƒ
Caractéristiques techniques
Alimentation
Consommation
Température admissible
Tension d'isolement
Pouvoir de coupure des contacts
Classe de protection
Degré de protection
Raccordement
Sonde (série 31_ _)
Basse tension
Z1 Z2 KU TF TF1 TF2 TF3 TF4
1 2 3 4
Sondes de chaleur
résiduelle
Vers d'autres
régulateurs
230 V
50 Hz
230 V AC 50 Hz ± 6 %
2,5 VA
0 à +50 °C
4 kV
3 A/230 V AC cos ϕ = 1
II
IP 20
bornes à cage 2 x 1,5 mm² ou
1 x 2,5 mm²
raccordements prévus pour 2, 3 ou
4 sondes de chaleur résiduelle
5
273
