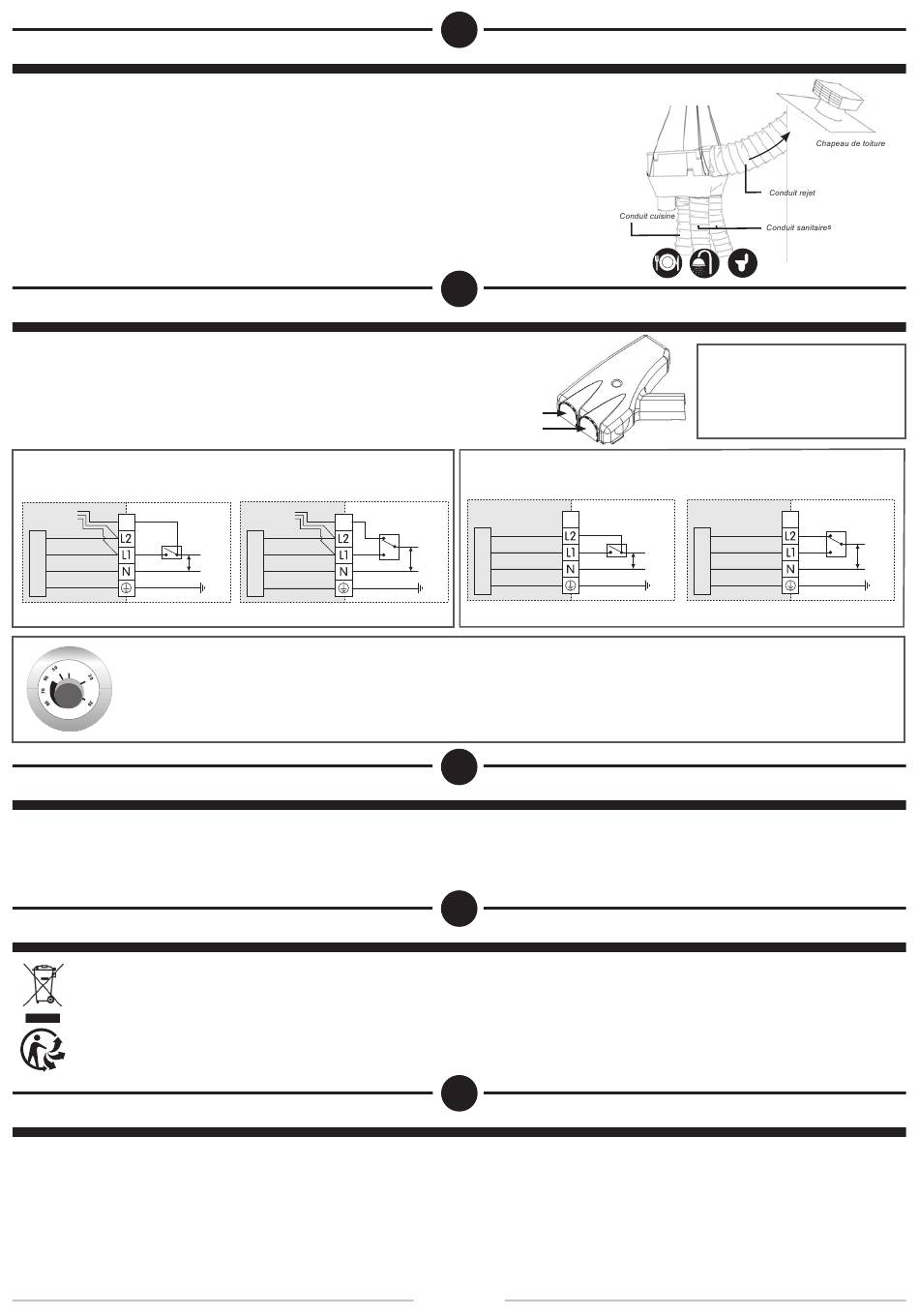

Raccordement des conduits
• Raccorder les conduits au caisson de VMC, bouches d'extraction et rejet d'air vicié.
• Utiliser des conduits PVC souples de Ø correspondant aux piquages auxquels ils seront
raccordés et de préférence isolés pour réduire la condensation dans le réseau.
• Un piquage d'extraction ne doit être raccordé qu'à une seule bouche et réciproquement.
• Utiliser du ruban adhésif et/ou des colliers de serrage pour garantir le maintien et
l'étanchéité des raccordements.
• Les conduits doivent être bien tendus, suivre un parcours simple et éviter les coudes
brusques.
• La longueur maximale de conduit est de 12m par piquage d'extraction et 6m pour le rejet.
Raccordement électrique
• Utiliser de la gaine annelée Ø20.
• Dévisser et retirer la trappe de câblage, passer la gaine annelée dans
l'orifice prévu à cet effet. Un deuxième orifice peut être découpé en cas
de besoin (fils commutateur dissociés des fils alimentation).
• Câbler suivant les schémas ci-dessous et revisser la trappe après câblage.
• Câblage modèle avec Hygrostat
Schéma de câblage avec interrupteur
Hygrostat
Rouge
PV
L3
selon modèle
Marron
M
Commutateur
O
Noir
GV
T
E
Bleu
U
Vert-Jaune
R
Partie constructeur
Partie utilisateur
déjà connectée
à connecter
SUR MODÈLE AVEC HYGROSTAT (HYGROVARIABLE) :
• Régler le seuil de déclenchement de la grande vitesse à l'aide du bouton de réglage de l'hygrostat (taux de confort
40
conseillé 65 à 80%).
• Le retour en petite vitesse s'effectue lorsque le taux repasse sous le seuil réglé.
• Il est toujours possible de forcer le passage en grande vitesse à l'aide du commutateur.
Entretien général
Au moins 1 fois/an, l'installation nécessite un entretien :
• Dépoussiérer l'intérieur du caisson de VMC (turbine, piquage, etc...).
• Contrôler les connexions électriques et vérifier l'état général du réseau de gaine.
• Nettoyer et dépoussiérer les bouches d'extraction et les entrées d'air.
Protection de l'environnement
Ce produit est conforme à la directive « DEEE ».
En fin de vie, le caisson de VMC ne doit pas être traité avec les déchets ménagers.
En tant qu'utilisateur final vous avez la responsabilité de le déposer dans un centre de recyclage prenant en charge les appareils
électriques et électroniques ou de l'apporter au commerçant lors de l'achat d'un nouveau produit.
Pour de plus amples informations adressez vous à votre municipalité ou à votre magasin distributeur.
Votre geste contribue à la préservation de l'environnement.
Condition de garantie
La garantie se limite au seul remplacement des pièces reconnues défectueuses par notre SAV.
En cas de mauvais fonctionnement, rapporter l'appareil accompagné de son justificatif d'achat à votre distributeur.
La garantie ne couvre pas les dysfonctionnements dus au non-respect des consignes de la présente notice.
sauf conditions particulières (voir sur l'emballage ou votre distributeur).
GARANTIE DE 6 ANS
Les pièces détachées concernant ce produit seront disponibles pour une durée de
