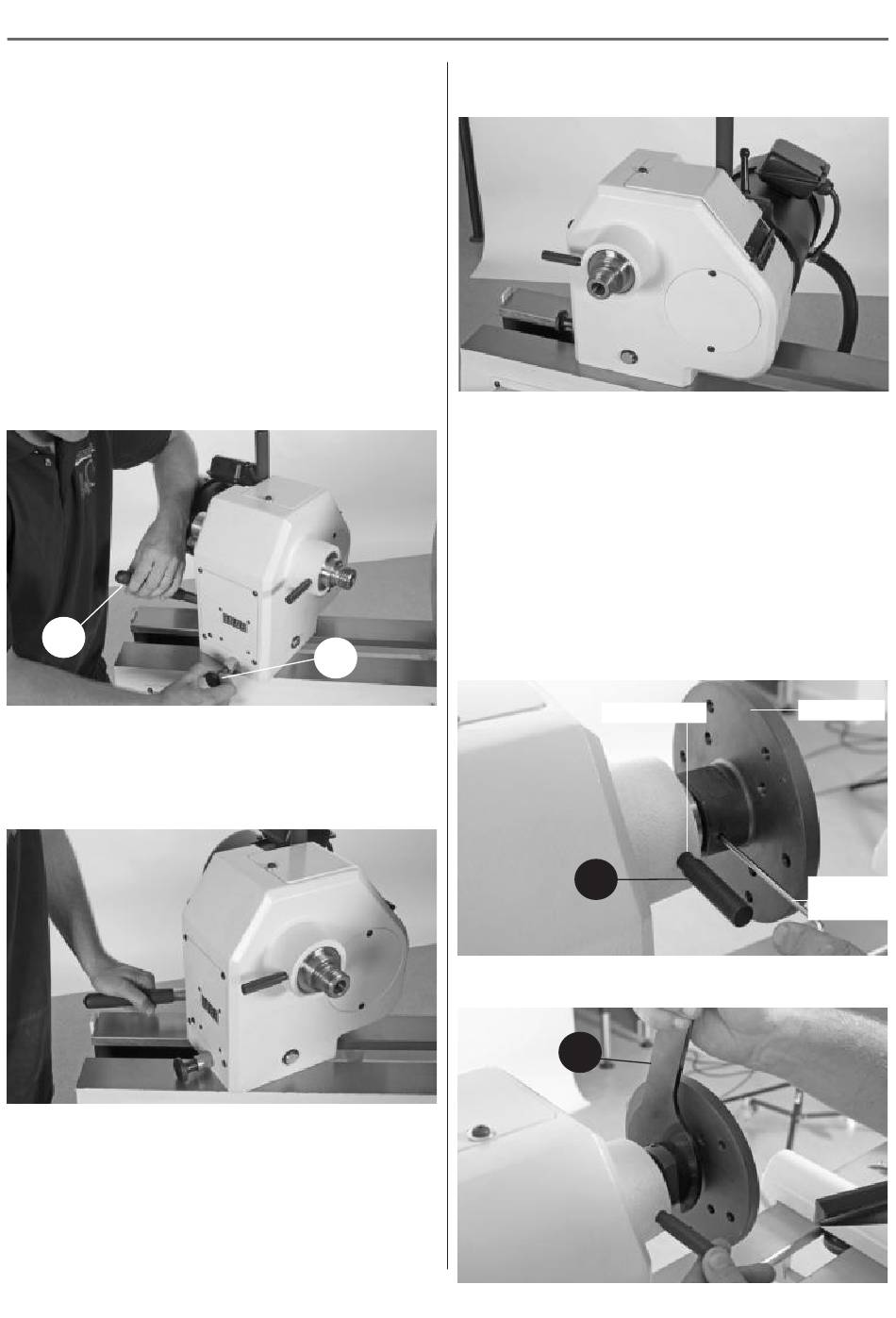

CONSIGNES D'UTILISATION
Rotation de la poupée
La poupée peut pivoter dans toutes les positions en
soulevant sa vis à poignée (A) et en tirant sur le blocage
du pivot de la poupée (B). Faites ensuite pivoter la
poupée dans la position souhaitée puis poussez vers le
bas sa vis à poignée (A) une fois la position atteinte (Voir
figure 18).
La poupée intègre deux angles indexés : à 45° et 90°.
Faites pivoter la poupée jusqu'à ce qu'elle s'enclenche
afin de faire tourner des bols devant le tour (Voir
figures 19 et 20).
Figure 18
A
Levez la vis à poignée de la poupée (A), tirez le blocage
du pivot de la poupée (B) et faites pivoter la poupée
dans la position souhaitée
Figure 19
La poupée fixée à l'angle indexé de 45°
La poupée fixée à l'angle indexé de 90°
Enlèvement du plateau
Trouvez la goupille d'arrêt de la broche (D) et la clé
à écrou (B). Tournez la broche jusqu'à ce que le trou
taraudé de l'arbre soit aligné avec le trou d'accès de
l'épaulement. Insérez la goupille d'arrêt (D) pour bloquer
la broche. Avec une clé à six pans, desserrez les deux vis
sans tête des deux côtés de la broche, voir figure 21. À
l'aide de la clé à écrou (B), ôtez le plateau, voir figure 22.
B
12
Trou d'accès
D
B
Figure 20
Figure 21
Plateau
Clé à six
pans
Figure 22
