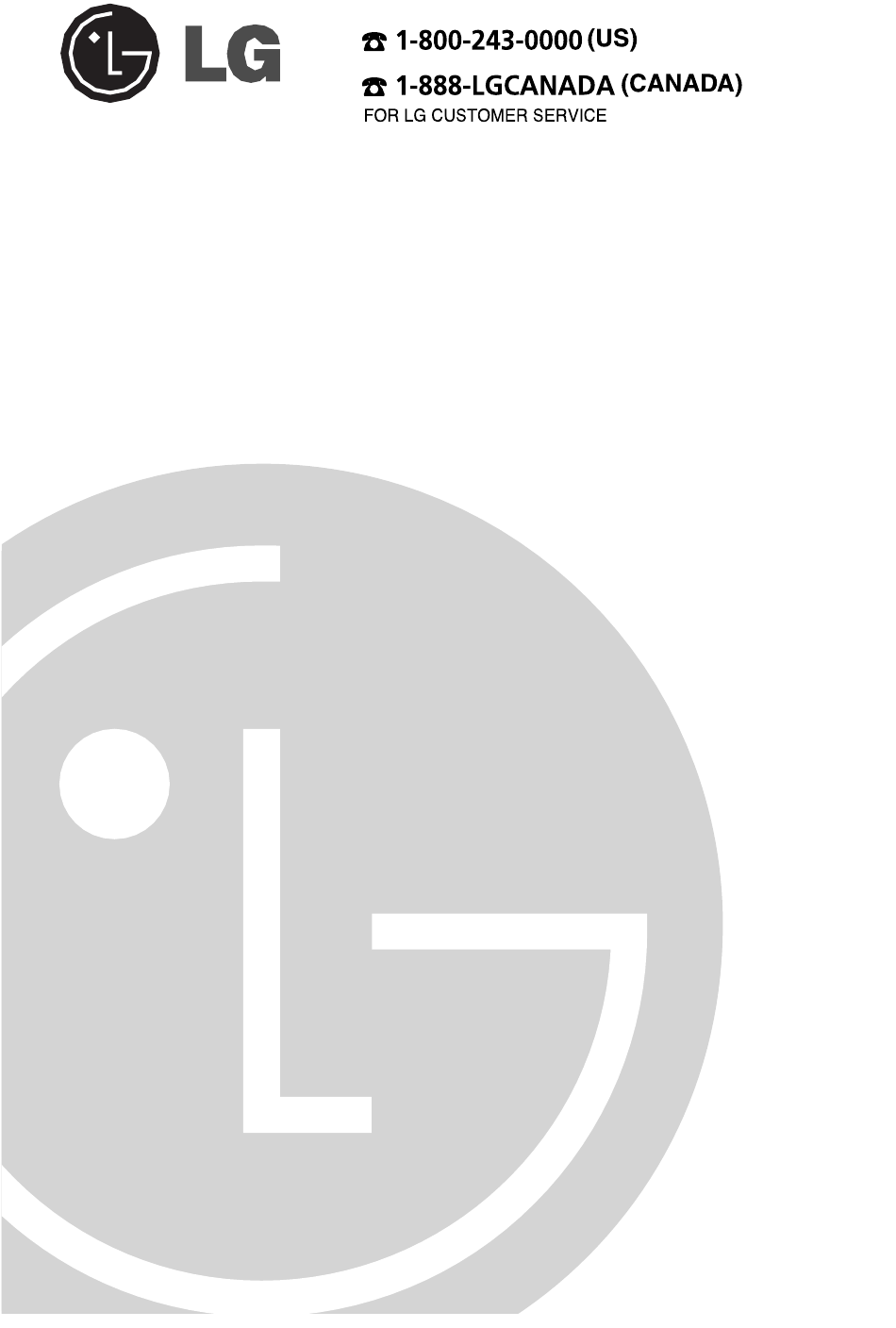

- Page 1 Remote Laundry Monitor and PLC Modem OWNER’S MANUAL RLM20K RLM10 Thank you for buying a Remote Laundry Monitor and PLC Modem. Please read your owner's manual carefully. Provides instructions on safe installation, use, and maintenance. Retain it for future reference.
- Page 2 A Remote Laundry Monitor (RLM) is a small digital display unit that uses your home’s existing electrical wiring to receive information from your LG Washing Machine and Dryer in your laundry room and display it for you in any other location that you choose within your home.
-
Page 3: Table Des Matières
Contents Contents Important Safety Instructions Components 1. Washing Machine (and/or) Dryer 2. Monitor 3. PLC Modem Installation 1. PLC (Power Line Communication) Modem 2. RLM (Remote Laundry Monitor) 3. Setting Home Code 4. Home Code Clear Monitor Display Explanation Troubleshooting Warranty... -
Page 4: Important Safety Instructions
Important Safety Instructions Important Safety Instructions An Exclamation Mark inside a triangle is used in this manual to alert the reader to a situation of possible danger to the user and/or the equipment. Please read and be sure you understand these warnings. This symbol is used to alert the user to an unsafe practice or condition which must not be permitted. - Page 5 CAUTION When Using Products Do not install the monitor in an enclosed place. It must have unrestricted air flow. Overheating may cause plastic components to deform and may even cause fire. Do not install where the unit might get wet (near a bath tub or sink), or where it might be exposed to rain (on a patio or deck).
- Page 6 WARNING Connecting the Power Do not touch the plug with wet hands. This may result in electric shock. If the power cord or plug is damaged, or the wall outlet is loose, do not use the unit. A damaged power cord may cause fire or electric shock.
- Page 7 WARNING Do not place the power cord near a heating device. The cover of the cord may melt, causing fire or electric shock. Never place the unit near heat sources. This may cause fire. Stop using the unit if smoke or strange smell occurs.
-
Page 8: Components
Components Components Washing Machine (and/or) Dryer 1) Safety Cover ( Safety Cover : To be removed only when installing a PLC Modem. Screw(2) WARNING Do not remove the Safety Cover except when using the RLM. Be sure to keep the Safety Cover and be careful not to lose the Gasket on the back of the Safety Cover . -
Page 9: Monitor
Monitor 1) The front of the Monitor Washing Machine operating WASHER WASH RINSE SPIN condition display WRINKLE DRYER COOLING CARE Digital LED Display Dryer operating condition display Button Power Cord WARNING Do not get any water into the monitor. Do not use excessive force or impact on the monitor. Failure to follow these instructions can damage your monitor. -
Page 10: Plc Modem
PLC Modem 1) The front of the PLC Modem PLC Modem 2) The rear of the PLC Modem Gasket Housing WARNING Do not get any water into the modem. Do not use excessive force or impact on the modem. Be careful not to lose the gasket when moving, installing or removing the PLC Modem. -
Page 11: Installation
Installation Installation PLC (Power Line Communication) Modem The PLC (Power Line Communication) Modem is necessary in order to use the Remote Laundry Monitor. 1. Remove the 2 Screws of the Safety Cover on the rear of the Washing Machine or Dryer. (ref. Picture 1) 2. -
Page 12: Rlm (Remote Laundry Monitor)
RLM (Remote Laundry Monitor) 1. Unpack the Monitor parts. 2. (Wall mount) When installing the monitor attach the wall Hanger Holder with the supplied Screws (2EA) in the place you have chosen for the monitor. The Hanger Holder must be mounted securely (See Picture 1.) 3. -
Page 13: Setting Home Code
Setting Home Code What is Home Code? Home Code is a number assigned to each home for networking. The user has no access to the code for security. The Home Code must be set in order to use the RLM for the first time. 1. -
Page 14: Home Code Clear
Home Code Clear - Replacing or repairing (lost or broken) the monitor - If you replace the monitor, reset the Home Code as detailed below. Use the method below when necessary. WARNING 1. The appliance must be switched off. After pressing the buttons listed below simultaneously, turn the Power button on. - Page 15 2. The screen shows as the power turns on, and All LEDs are turned on. “HOME CODE CLEAR IS PROCESSING...” will display on the LCD. 3. The Home Code becomes cleared automatically. After showing for 3 seconds, the machine is automatically turned off.
-
Page 16: Monitor Display Explanation
Monitor Display Explanation Monitor Display Explanation In case of one product When power is turned on, the RLM displays... Washing Machine Dryer WASHER WASH RINSE SPIN WASHER WASH RINSE SPIN WRINKLE DRYER COOLING CARE WRINKLE DRYER COOLING CARE When all of the operation is over, the RLM displays... Washing Machine Dryer WASHER... - Page 17 Washing Machine : Rinse cycle WASHER WASH RINSE SPIN WASHER WASH RINSE SPIN WRINKLE DRYER COOLING CARE WRINKLE DRYER COOLING CARE When error is occurred, the RLM displays... Washing Machine WASHER WASH RINSE SPIN WASHER WASH RINSE SPIN WRINKLE DRYER COOLING WRINKLE DRYER...
-
Page 18: Troubleshooting
Troubleshooting Troubleshooting When RLM doesn’t operate. Check the PLC Modem is assembled. Check the Home Code setting is correct. If the washer’s status is displayed, the dryer’s status is not be displayed, and vice versa. To resolve this issue, clear and reset the Home Code. -
Page 19: Moniteur De Lessive À Distance Et Modem Plc
Moniteur de lessive à distance et modem PLC GUIDE DE L’UTILISATEUR Merci d’avoir acheté un moniteur de lessive à distance et modem PLC. Lire attentivement le guide de l’utilisateur. I Il donne des instructions pour une installation, une utilisation et un entretien sécuritaires. - Page 20 Un moniteur de lessive à distance (RLM) est un petit appareil d’affichage numérique qui utilise le câblage électrique résidentiel existant pour recevoir de l’information de la laveuse et de la sécheuse LG dans la salle de lavage et qui affiche l’information dans tout endroit désiré dans la résidence.
- Page 21 Table des matières Table des matières Instructions de sécurité importantes Composants 1. Laveuse et/ou sécheuse 2. Moniteur 3. Modem PLC Installation 1. Modem PLS (communication de ligne électrique) 29 2. RLM (moniteur de lessive à distance) 3. Réglage du code résidentiel 4.
-
Page 22: Instructions De Sécurité Importantes
Instructions de sécurité importantes Instructions de sécurité importantes Un point d’exclamation dans un triangle est utilisé dans ce guide pour aviser l’utilisateur qu’il y a une situation dangereusement possible pour l’utilisateur et/ou l’appareil. Lire et bien comprendre ces avertissements. Ce symbole est utilisé pour aviser l’utilisateur qu’une pratique ou une condition non sécuritaire est interdite. - Page 23 ATTENTION Au moment d’utiliser des produits Ne pas installer le moniteur dans un espace clos. Il doit avoir un débit d’air non restreint. La surchauffe peut déformer les composants en plastique et même causer un incendie. Ne pas installer où l’appareil peut être mouillé...
- Page 24 AVERTISSEMENT Connexion de l’alimentation Ne pas toucher la fiche avec les mains mouillées. Cela peut causer un choc électrique. Si le cordon d’alimentation ou la fiche est endommagé, ou si la prise murale est lâche, ne pas utiliser l’appareil. Un cordon d’alimentation endommagé...
- Page 25 AVERTISSEMENT Ne pas placer le cordon d’alimentation près d’un appareil de chauffage. La gaine du cordon peut fondre et causer un risque de choc électrique ou d’incendie. Ne jamais placer l’appareil près des sources de chaleur. This may cause fire. Cesser d’utiliser l’appareil s’il y a de la fumée ou une odeur.
-
Page 26: Composants
Composants Composants Laveuse et/ou sécheuse 1) Couvercle de sécurité ( Couvercle de sécurité : À être enlevé seulement lors de l’installation d’un modem PLC 2 vis AVERTISSEMENT Ne pas enlever le couvercle de sécurité sauf pour utiliser le RLM. S’assurer de garder le couvercle de sécurité et faire attention à ne pas perdre le joint au dos du couvercle de sécurité. -
Page 27: Moniteur
Moniteur 1) Devant du moniteur Affichage de fonctionnement WASHER WASH RINSE SPIN de la laveuse WRINKLE DRYER COOLING CARE Affichage DEL numérique Affichage de fonctionnement de la sécheuse Bouton Cordon d’alimentation AVERTISSEMENT L’eau ne doit pas s’infiltrer dans le moniteur. Ne pas utiliser une force excessive ni donner des coups au boîtier. -
Page 28: Modem Plc
Modem PLC 1) Devant du modem PLC Modem PL 2) Dos du modem PLC Joint Boîtier AVERTISSEMENT L’eau ne doit pas s’infiltrer dans le modem. Ne pas utiliser une force excessive ni donner des coups au modem. Faire attention à ne pas perdre le joint au moment de déplacer, installer ou enlever le modem PLC. -
Page 29: Installation
Installation Installation Modem PLC (communication de ligne d’alimentation)a Le modem PLC est nécessaire afin d’utiliser le moniteur de lessive à distance 1. Enlever les 2 vis du couvercle de sécurité au dos de la laveuse ou de la sécheuse (figure 1). 2. -
Page 30: Rlm (Moniteur De Lessive À Distance)
Moniteur RLM (moniteur de lessive à distance) 1. Déballer les pièces du moniteur. 2. (Montage mural) Une fois que vous avez décidé où vous voulez le moniteur, posez le support mural à l'aide des vis (2) fournies. Le support mural doit être posé solidement (Figure 1). 3. -
Page 31: Réglage Du Code Résidentiel
Réglage du code résidentiel Qu’est-ce qu’un code résidentiel ? Le code résidentiel est le numéro assigné à chaque demeure pour le réseau. L’utilisateur n’a aucun accès au code à des fins de sécurité. Le code résidentiel doit être réglé afin d’utiliser le moniteur de lessive à... -
Page 32: Effacement Du Code Résidentiel
Effacement du code résidentiel - Remplacement ou réparation du moniteur (si perdu ou brisé). - Si l’on remplace le moniteur, rétablir le code résidentiel comme suit. Utiliser cette méthode seulement lorsque AVERTISSEMENT nécessaire. 1. L'appareil doit être mise hors circuit. Après avoir pressé les touches indiquées ci-dessous simultanément, mettre la touche POWER (alimentation) en circuit. - Page 33 2. L’écran affiche lorsque l’alimentation est mise en circuit et tous les voyants LED s’allument. L'ACL affichera “HOME CODE CLEAR IS PROCESSING...“ 3. Le code résidentiel s’efface automatiquement. Après avoir affiché pendant 3 secondes, l’appareil est automatiquement mis hors circuit. L'ACL affichera “HOME CODE CLEAR IS PROCESSING...
-
Page 34: Explication De L'affichage Du Moniteur
Explication de l’affichage du moniteur Explication de l’affichage du moniteur Pour un seul appareil Lorsque l’alimentation est mise en circuit, le moniteur affiche... Laveuse Sécheuse WASHER WASH RINSE SPIN WASHER WASH RINSE SPIN WRINKLE DRYER COOLING CARE WRINKLE DRYER COOLING CARE Lorsque toutes les fonctions sont terminées, le moniteur affiche... -
Page 35: Pour Deux Appareils
Laveuse : cycle de rinçage WASHER WASH RINSE SPIN WASHER WASH RINSE SPIN WRINKLE DRYER COOLING CARE WRINKLE DRYER COOLING CARE Lorsqu’une erreur survient, le moniteur affiche... Laveuse WASHER WASH RINSE SPIN WASHER WASH RINSE SPIN WRINKLE DRYER COOLING WRINKLE DRYER COOLING CARE... -
Page 36: Guide De Dépannage
Guide de dépannage Guide de dépannage Lorsque le moniteur de lessive à distance ne fonctionne pas Vérifier si le modem PLC est assemblé. Vérifier si le réglage du code résidentiel est approprié. Si la position de la laveuse est affichée, celle de la sécheuse ne figure pas et vice et versa. - Page 37 WARRANTY LG Electronics Inc., Will repair or at its option replace, without charge, your product if it proves to be defective material or workmanship under normal use during the warranty period set forth below, effective from the date of original consumer purchase of the product.
- Page 38 Memo Memo...
- Page 39 Memo Memo...
- Page 40 P/No.: 3828ER3040H...
