Instructions 118.381
17 essais élémentaires électroniques avec Breadboard
A chaque fois que des "petites lampes" s'allument et indiquent quelque
chose, ce sont des diodes lumineuses qui font cela. Elles sont de couleur
blanche, rouge, jaune, verte, bleue et multicolore (changement de couleur
- RGB Rainbow). C'est la forme ronde qui est la plus répandue, mais des di-
odes lumineuses sont aussi utilisées dans la forme carrée et triangulaire.
Petite énumération des avantages de la diode par rapport à l'ampoule:
- faible consommation électrique
- résistant au choc
- incassable
- très longue durée de vie
- peu encombrante
En anglais. la diode lumineuse, appelée light-emitting-diode, est abrégée
parLED
Cette abréviation est courante chez les techniciens en électronique.
Comme tous les composants électroniques, la diode lumineuse a égale-
ment un signal.
Attention:
Si vous voulez allumer une diode lumineuse, vous devez faire attention
aux choses suivantes:
1. Il faut connecter la diode lumineuse en respectant la polarité (+ et -),
sinon elle ne s'allumera pas. C'est pourquoi nous avons nommé les conne-
xions ANODE (A+) et CATHODE (K-). La diode lumineuse est trop petite
pour y imprimer les concepts. C'est donc au niveau des pattes de connexi-
on que l'on peut reconnaitre le fil qui est l'anode et celui qui est la catho-
de.
2. Une diode lumieuse au sens commercial du terme ne peut jamais être reliée à une source de tension de plus de 1,6 Volt, elle grillerait instantané-
ment (il existe aujourd'hui des diodes lumineuses aux tensions très différentes, qui sont à chaque fois indiquées dans les fiches techniques des fabri-
cants). Mais comme on utilise dans la plupart des appareils et circuits une tension plus élevée que 1,6 Volt, il va falloir ici réduire la tension à 1,6 Volt,
en s'aidant pour cela d'un autre composant électronique. Ce composant nécessaire pour réduire la tension est la RÉSISTANCE.
Voici les valeurs de résistance pour les sources de tension les plus courantes:
La résistance
Une résistance est un composant électronique qui limite ou diminue le cou-
rant électrique.
Les résistances les plus courantes sont constituées d'une couche de charbon
(le charbon est un mauvais conducteur) sur un petit tuyau en céramique. De
part et d'autre du petit tuyau se trouvent les fils de connexion.
La valeur de résistance est signalisée par des anneaux de couleur sur la résistance.
Cette valeur est indiquée en Ohm (Ω) et permet de dire si la résistance laisse passer un courant fort ou faible.
Une résistance avec une valeur ohm élevée, p. ex. 1,8 Ω (1800 Ω), laisse donc passer moins de courant qu'une résistance ayant une plus petite valeur
ohm, p. ex. 130 Ω.
A l'aide du tableau suivant, il est facile de trouver la valeur ohm qu'ont les résistances utilisées.
3

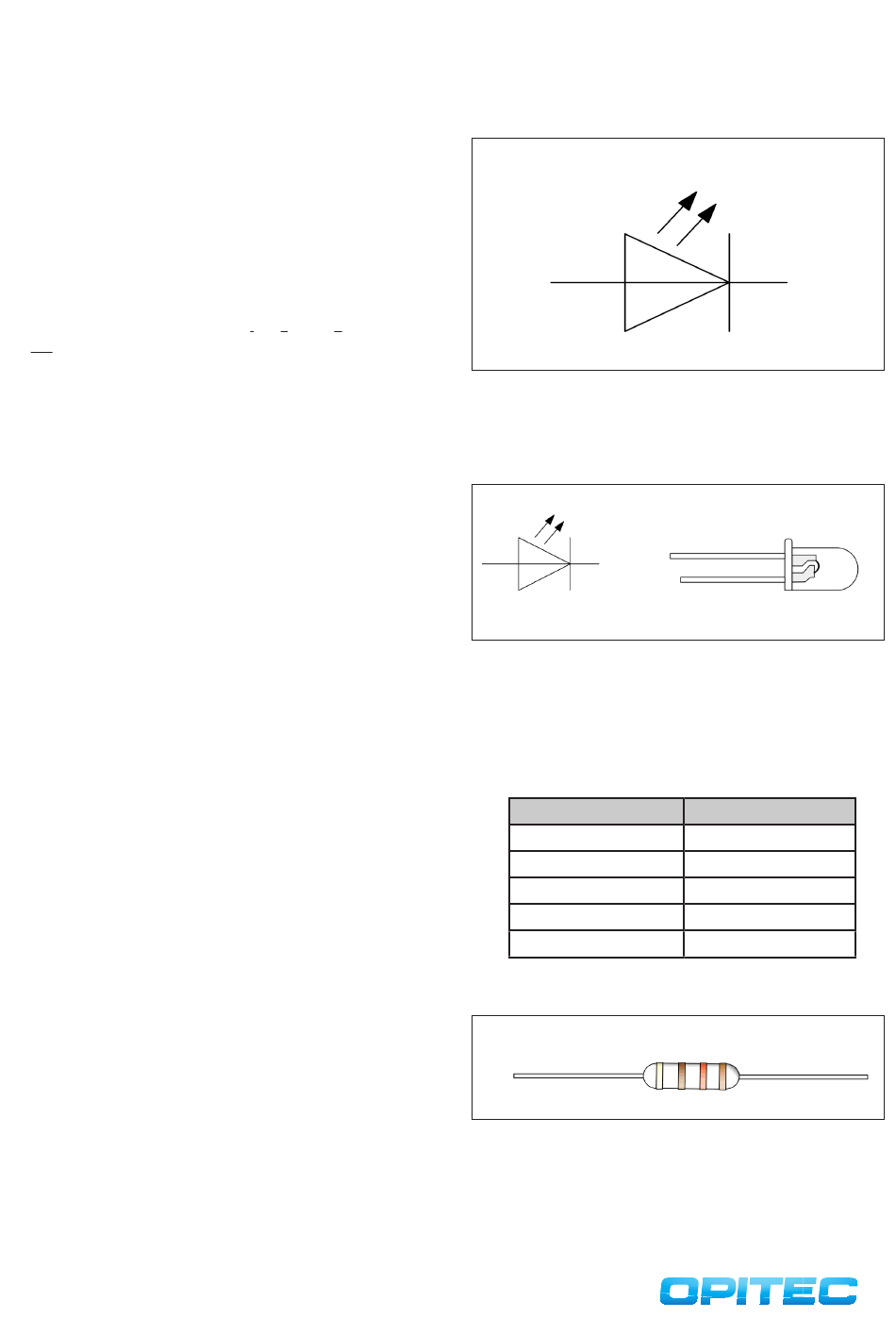

Signal LED
Symbole électronique
Le plus (+) est relié à l'anode, le moins (-) à la cathode.
Tension
4,5 Volt
6 Volt
9 Volt
12 Volt
24 Volt
Les deux flèches symbolisent
l'émission de lumière.
Anode (A) - patte longue (+)
Cathode (K) - patte courte (-)
Résistance
130 Ohm
180 Ohm
390 Ohm
510 Ohm
1,2 KOhm
