Instructions de montage 101.658
Kart
3

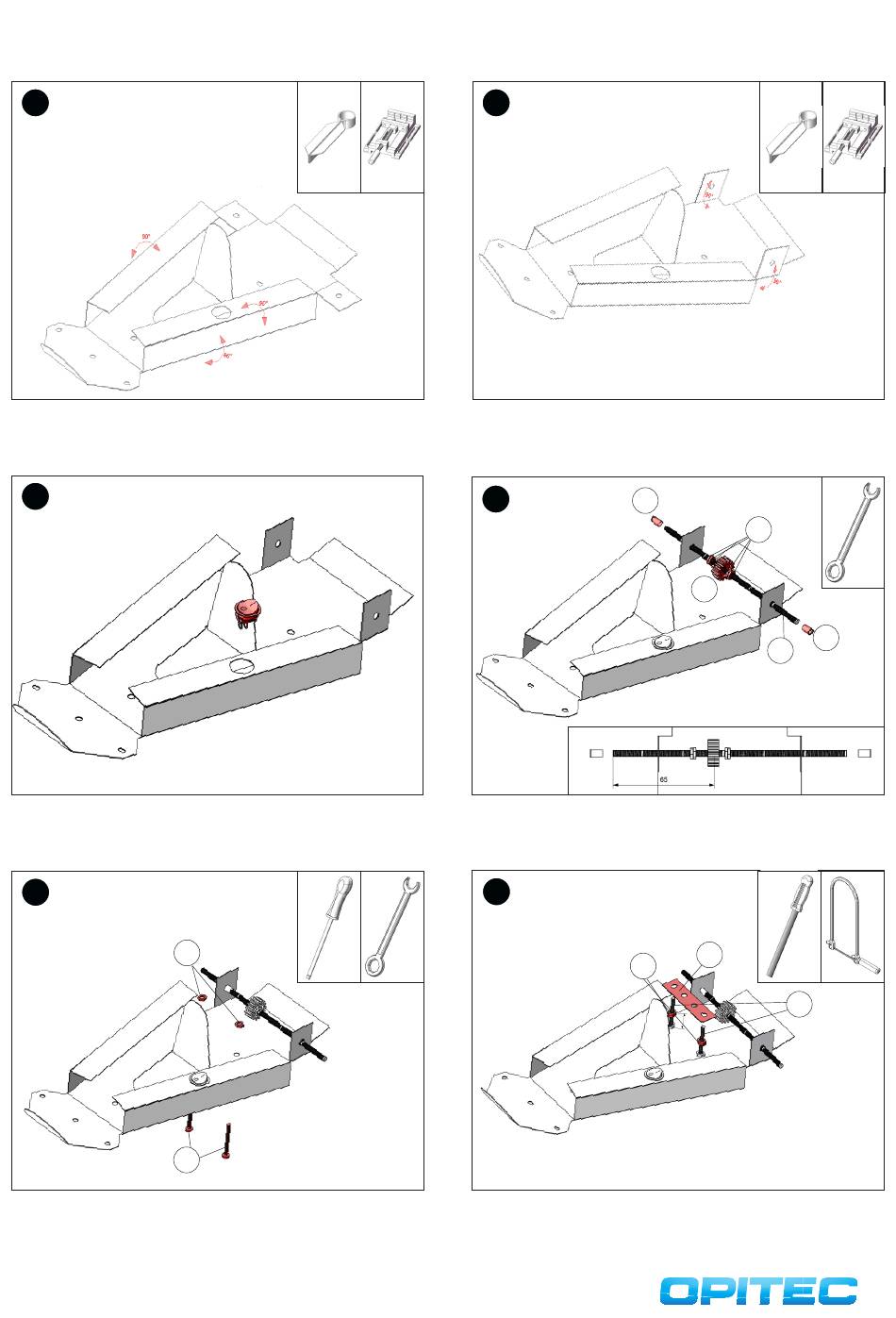

Comme indiqué sur le dessin, plier les arêtes de pliage des parties
latérales d'abord de 90° vers le haut et ensuite les plier de nouveau de
90° vers l'intérieur.
5 5
Insérer l'interrupteur (8) dans le trou prévu à cet effet, comme indiqué
sur le dessin.
7
15
22
Insérer deux vis (22) par le bas dans les trous prévus pour la fixation du
moteur et les fixer par le haut avec deux écrous hexagonaux (15) !
3
4 4
Plier les deux emplacements pour l'essieu arrière de 90° vers le haut.
12
6
Insérer la tige filetée (18) dans un trou de la suspension d'essieux et
visser deux écrous hexagonaux (15), la roue dentée (13) et encore deux
écrous hexagonaux (15), les placer selon les cotations et bloquer les
écrous. Insérer de chaque côté un rivet tubulaire en laiton (12).
8
15
Couper une bande de tôle perforée (6) à 4 trous et ébavurer les arêtes
de sciage. Ensuite visser deux écroux hexagonaux (15) comme indiqué
sur le dessin a 12mm de haut et poser la bande de tôle perforée sur les
vis (22).
15
13
12
18
6
22
12
