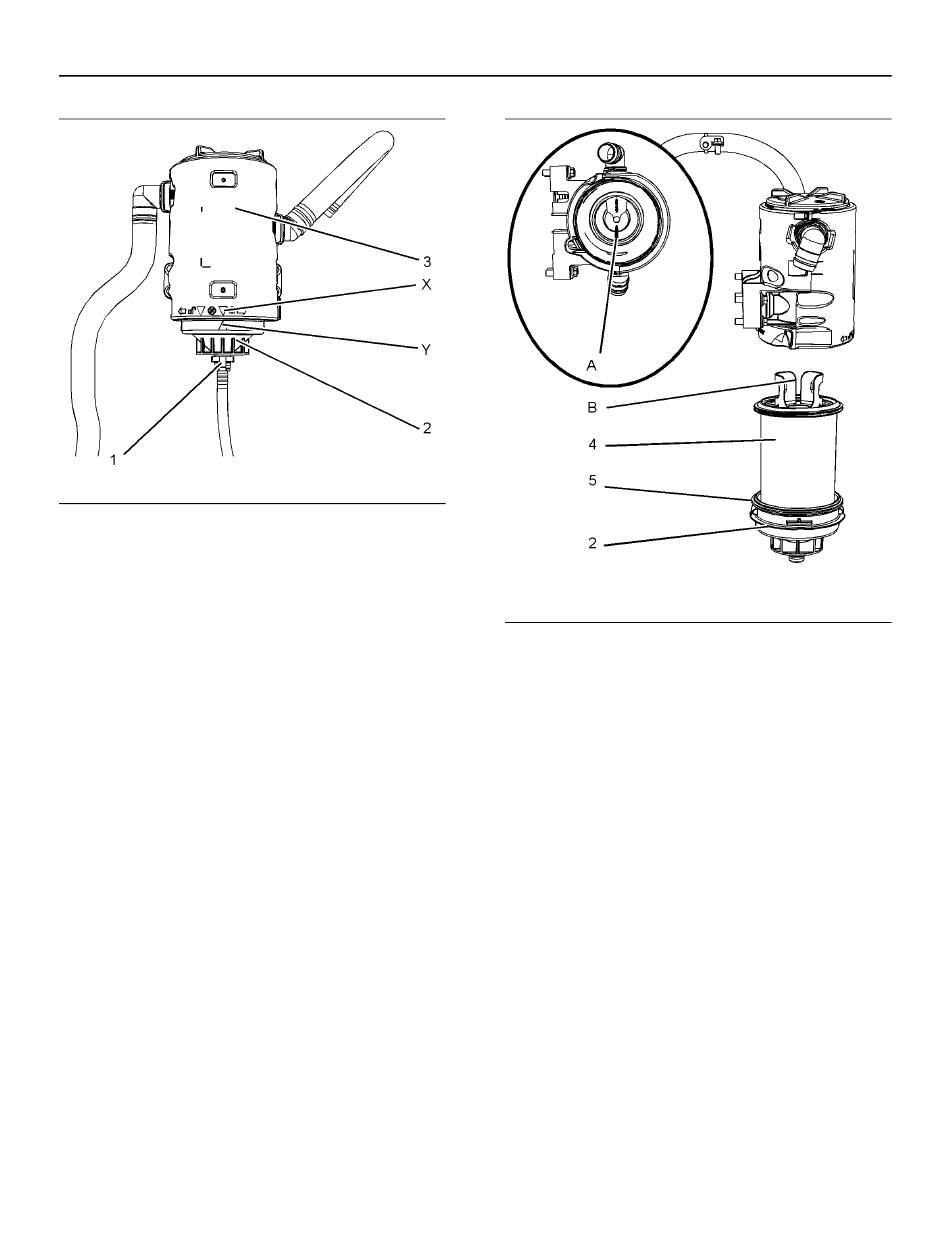

Illustration 92
Exemple type
(X) Repère d'alignement
(Y) Repère d'alignement
1. S'assurer que le corps extérieur de l'ensemble
reniflard est propre et en bon état. Placer un
conteneur sous le reniflard.
2. Détacher le raccord (1). S'assurer que qu'aucune
saleté ne peut pénétrer dans le raccord. Noter les
positions des marques d'alignement (X et Y).
Tourner le bouchon inférieur (2) en sens inverse
d'horloge afin de séparer le bouchon et l'élément
de filtre (4) du corps du reniflard (3).
g02346498
Illustration 93
Exemple type
(A) Position d'alignement
(B) Position d'alignement
3. Noter l'orientation de l'élément de filtre. Déposer
l'élément de filtre (4) du bouchon inférieur (2).
Déposer le joint (5).
Nota: Le bouchon inférieur comporte une section qui
permet d'accéder au joint et de le retirer.
4. Poser un joint neuf (5). Poser un élément de filtre
neuf dans le bouchon inférieur (2).
5. Aligner la position (A) sur le bouchon supérieur sur
la position (B) de l'élément de filtre. Se référer à
l'Illustration 93 .
6. Poser l'assemblage de l'élément de filtre et le
bouchon inférieur (2). Tourner le bouchon inférieur
à la main en sens d'horloge jusqu'à ce qu'il se
verrouille sur le corps du reniflard. S'assurer que
les marques d'alignement (X et Y) sont bien
alignées. Se référer à l'Illustration 92 .
