ALR -M1

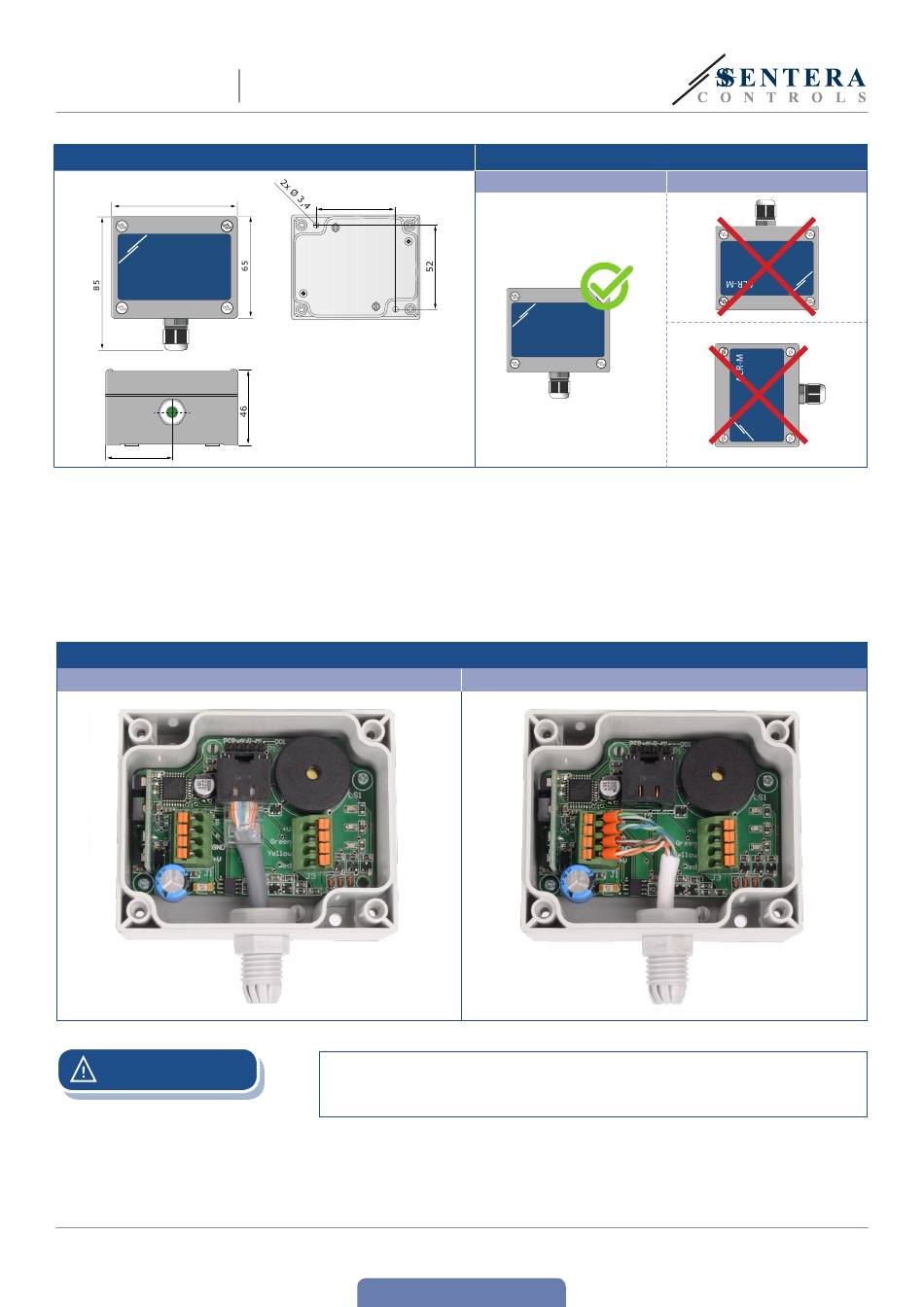

Fig. 1 Dimensions de montage
80
ALR-M
37
Fig. 3 Raccordements
3a Raccordement RJ45
PRUDENCE
MIW-ALR-M1-FR-000 - 15 / 04 / 19
DISPOSITIF
D'ALARME
49
3.
Insérez le câble par le presse-étoupe.
3.1
Raccordement RJ45:
Sertissez le câble RJ45 et branchez-le dans la prise, comme indiqué dans
la Fig. 3a Raccordement RJ45 adhérant à l'information dans la rubrique
"Câblage et les raccordements".
3.2
Raccordement bornier:
Raccorder comme montré dans la Fig. 3b Raccordement bornier adhérant à
l'information dans la rubrique « Câblage et raccordements ».
Le ALR -M1 doit être alimenté via la prise RJ45 ou via les bornes. Ne pas alimenter
l'appareil via la prise RJ45 et les bornes simultanément!
4.
Replacer la couverture et fixez-la.
5.
Mettez sous tension.
