Panneau de contrôle

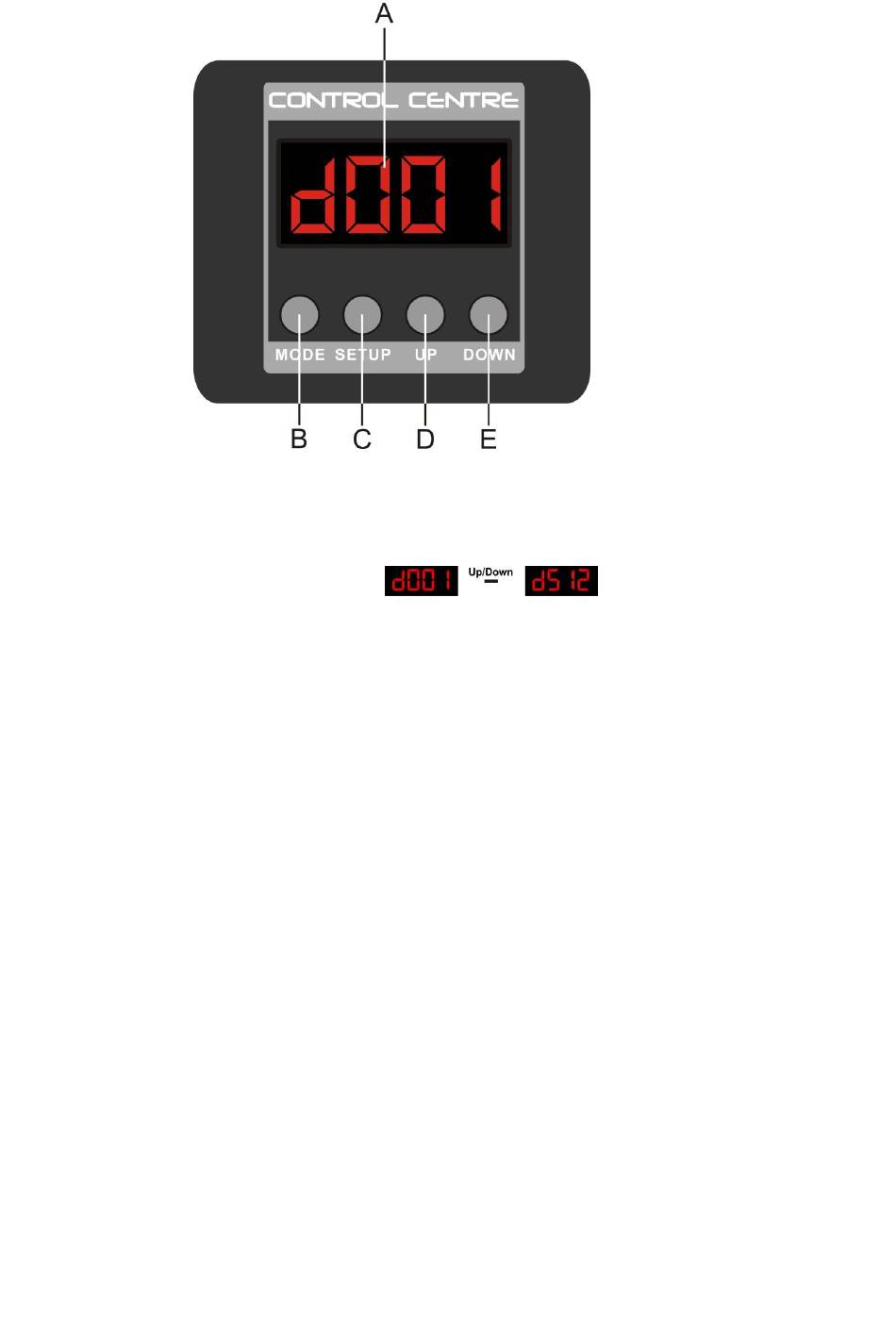

A. Écran LCD
B. Bouton Mode
C. Bouton SETUP
Mode de contrôle DMX
Les appareils sont adressés individuellement
contrôleur. Si un signal DMX est présent, la LED clignote.
Les appareils répondent donc au signal DMX du contrôleur (si vous avez sélectionné et sauvegardé une
adresse DMX, le contrôleur affiche automatiquement celle-ci lors de l'utilisation suivante).

Adressage DMX

Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Terminator répondra au contrôleur.
Si vous utilisez le contrôleur, retenez que l'unité possède 3 canaux.
Si vous utilisez plusieurs Terminators, assurez-vous de définir correctement l'adressage DMX.
L'adresse DMX du premier Terminator devrait être 1 (d001) ; celle du second Terminator devrait être
1 + 3 = 4 (d004) ; celle du troisième Terminator devrait être 4 + 3 = 7 (d007), etc. Assurez-vous qu'il n'y a
pas de superposition entre les canaux pour pouvoir contrôler chaque Terminator correctement.
Si au moins deux Terminators partagent une même adresse, ils fonctionnent de la même manière.
Pour en savoir plus sur le réglage des adresses, référez-vous aux instructions « Adressage ».
Contrôle :
après avoir défini les adresses de tous les appareils, vous pouvez commencer à les faire fonctionner par
le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le Terminator détecte automatiquement si des données DMX 512 sont
reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne
clignote pas.
Le problème peut être lié au fait que :
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Terminator.
• le contrôleur n'est pas branché ou est défectueux, le câble ou le connecteur est défectueux ou les
fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
D. Bouton UP
E. Bouton DOWN
sur un câble et connectés au
