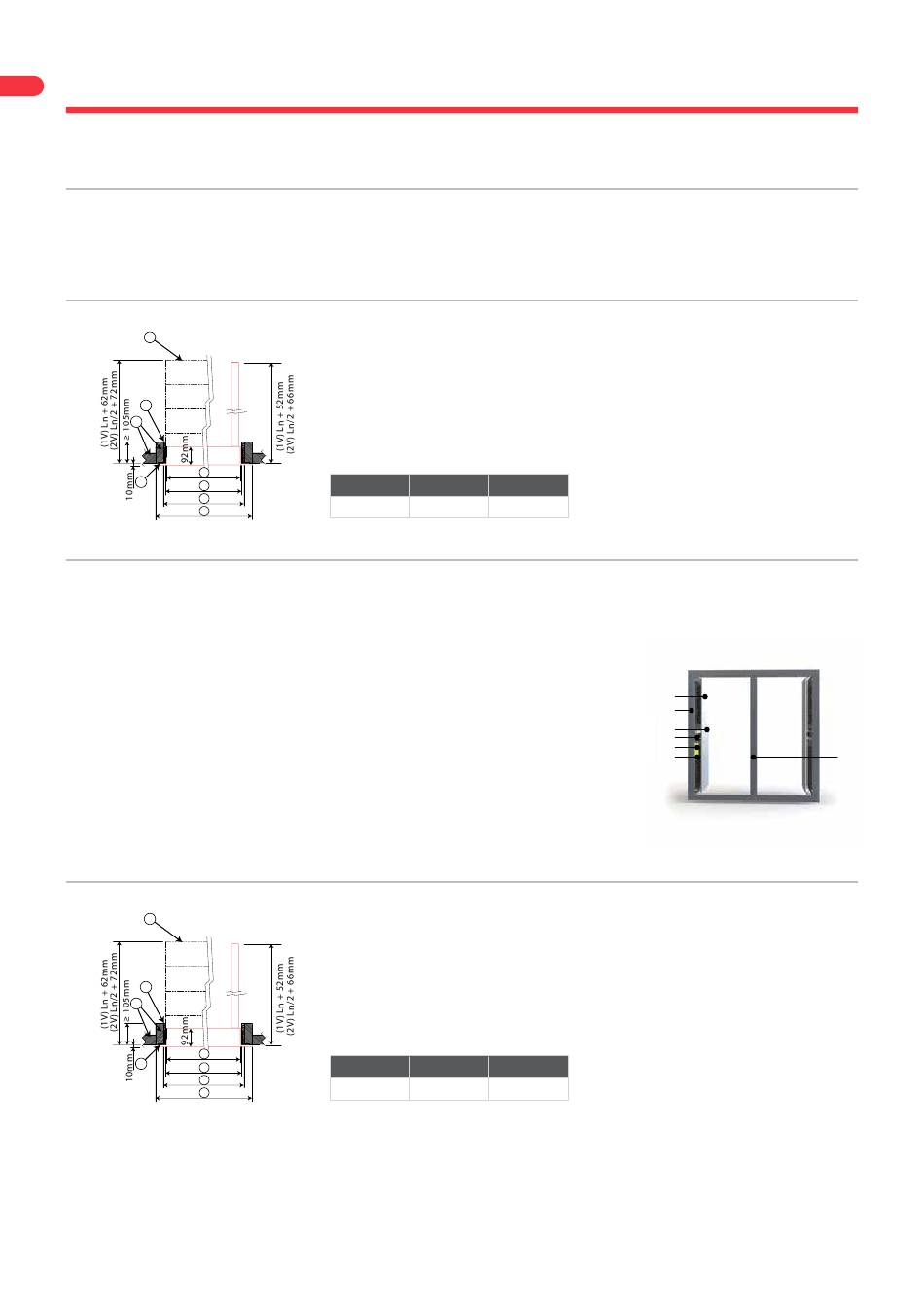

Gamme et dimensions
6
Variante KAMOUFLAGE 1V60 - 1V120
Volet de désenfumage à portillon esthétique Kamouflage à vantail unique 1V.
∎
1 vantail
∎
résistance au feu jusqu'à 60 minutes / 120 minutes
Gamme et dimensions KAMOUFLAGE 1V60 - 1V120
4
2
1
5
3
6
7
8
Variante KAMOUFLAGE 2V60 - 2V120
Volet de désenfumage à portillon esthétique Kamouflage à double vantaux 2V.
∎
2 vantaux
∎
résistance au feu jusqu'à 60 minutes / 120 minutes
1. 2 vantaux (2V)
2. cadre en aluminium anodisé (standard ou ATOUT ALU) / avec
apprêt (PRIM) / laqué blanc (ATOUT RAL9010)
3. serrure + clé
4. compartiment de raccordement
5. anti-retour autobloquant à 90°
6. Marquage du produit
7. montant central (2V)
Gamme et dimensions KAMOUFLAGE 2V60 - 2V120
4
2
1
5
3
6
7
8
1. Matériau réfractaire
2. Scellement si utilisation précadre
3. Précadre (option)
4. Précadre avec anti-chute EASY-KGC (option)
5. Dimensions nominales du volet Ln x Hn
6. Cotes d'encastrement sans précadre (Ln+10) x (Hn+10)mm
7. Cotes d'encastrement avec précadre (Ln+20) x (Hn+20)mm
8. Dimensions extérieures du volet (Ln+54) x (Hn+54)mm
≥
(Ln x Hn) mm
300x385
1. Matériau réfractaire
2. Scellement si utilisation précadre
3. Précadre (option)
4. Précadre avec anti-chute EASY-KGC (option)
5. Dimensions nominales du volet Ln x Hn
6. Cotes d'encastrement sans précadre (Ln+10) x (Hn+10)mm
7. Cotes d'encastrement avec précadre (Ln+20) x (Hn+20)mm
8. Dimensions extérieures du volet (Ln+54) x (Hn+54)mm
≥
(Ln x Hn) mm
350x385
1100x1105
≤
700x1075
1
2
3
5
6
4
≤
7
