15.3.2 Entrées num. et fonctions associées (4.3.1.1)

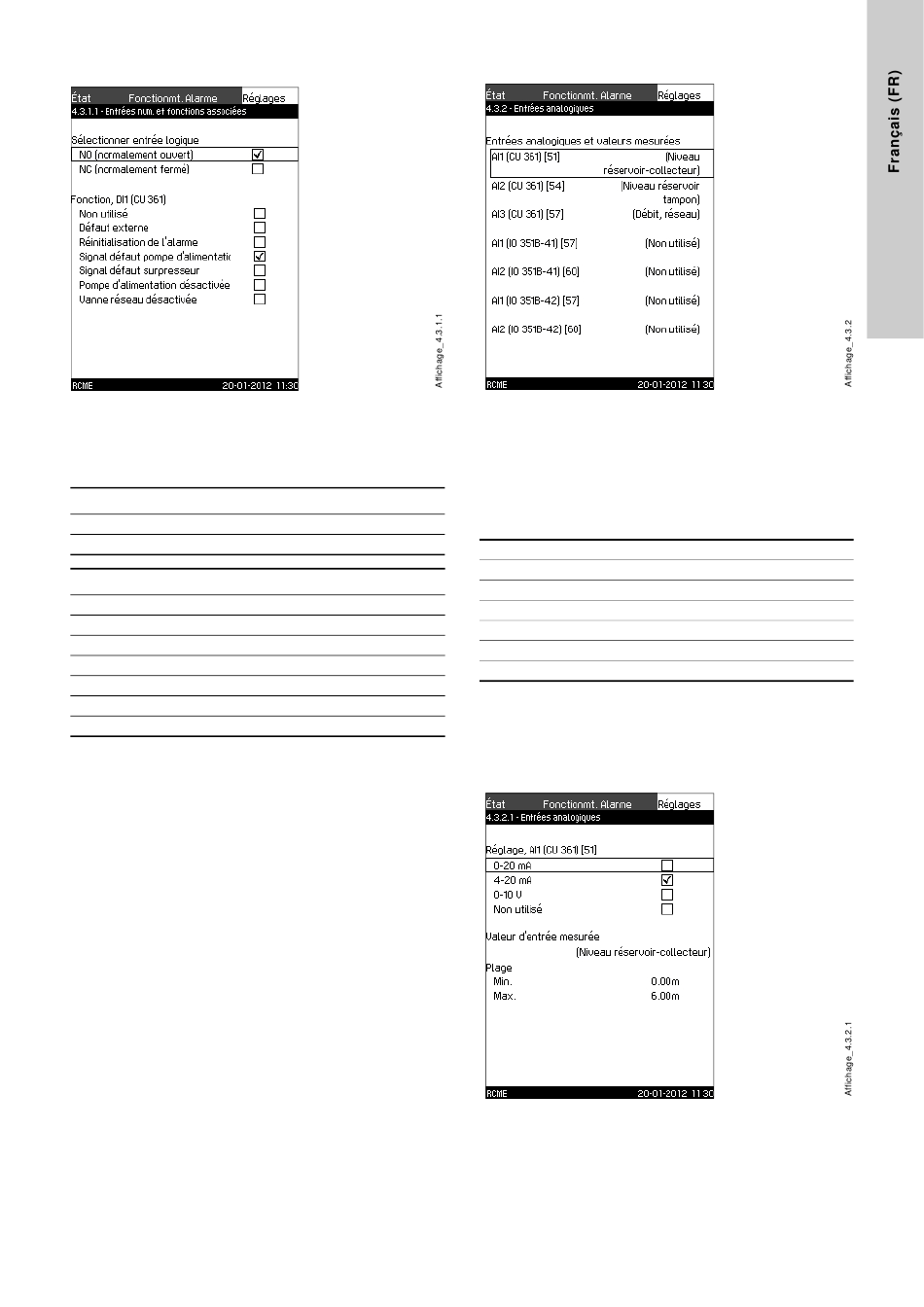

Fig. 21 Entrées num. et fonctions associées
Dans cet affichage, une fonction peut être reliée aux entrées
numériques.
Plage de réglage
Logique d'entrée
NO (normalement ouvert)
NC (normalement fermé)
Fonctions
Non utilisé
Défaut externe
Réinitialisation de l'alarme
Signal défaut pompe d'alimentation
Signal défaut surpresseur
Pompe d'alimentation désactivée
Vanne réseau désactivée
15.3.3 Entrées analogiques (4.3.2)
Fig. 22 Entrées analogiques
Cet affichage indique les entrées analogiques de l'unité RCME.
Seuls les capteurs suivants peuvent être connectés au système :
Niveau réservoir-collecteur
•
Niveau réservoir tampon
•
Débit, réseau.
•
Configuration standard :
AI1 (CU 361) [51] Niveau réservoir-collecteur
AI2 (CU 361) [54] Niveau réservoir tampon
AI3 (CU 361) [57] Débit, réseau
AI1 (IO 351B-41) [57] Non utilisé
AI2 (IO 351B-41) [60] Non utilisé
AI1 (IO 351B-42) [57] Non utilisé
AI2 (IO 351B-42) [60] Non utilisé
15.3.4 Entrées analogiques (4.3.2.1 - 4.3.2.3)
Configurer les entrées analogiques dans ces affichages.
L'affichage ci-dessous indique une entrée analogique qui peut
être configurée pour la mesure du niveau dans le réservoir de
récupération.
Fig. 23 Entrées analogiques
