4. FONCTIONNEMENT
4.1 Écran d'accueil et navigation
Paramètre de
régulation 1
PPM
chlore (ppm)
0.7
Sortie de
0
régulation
mV
RedOx (mV)

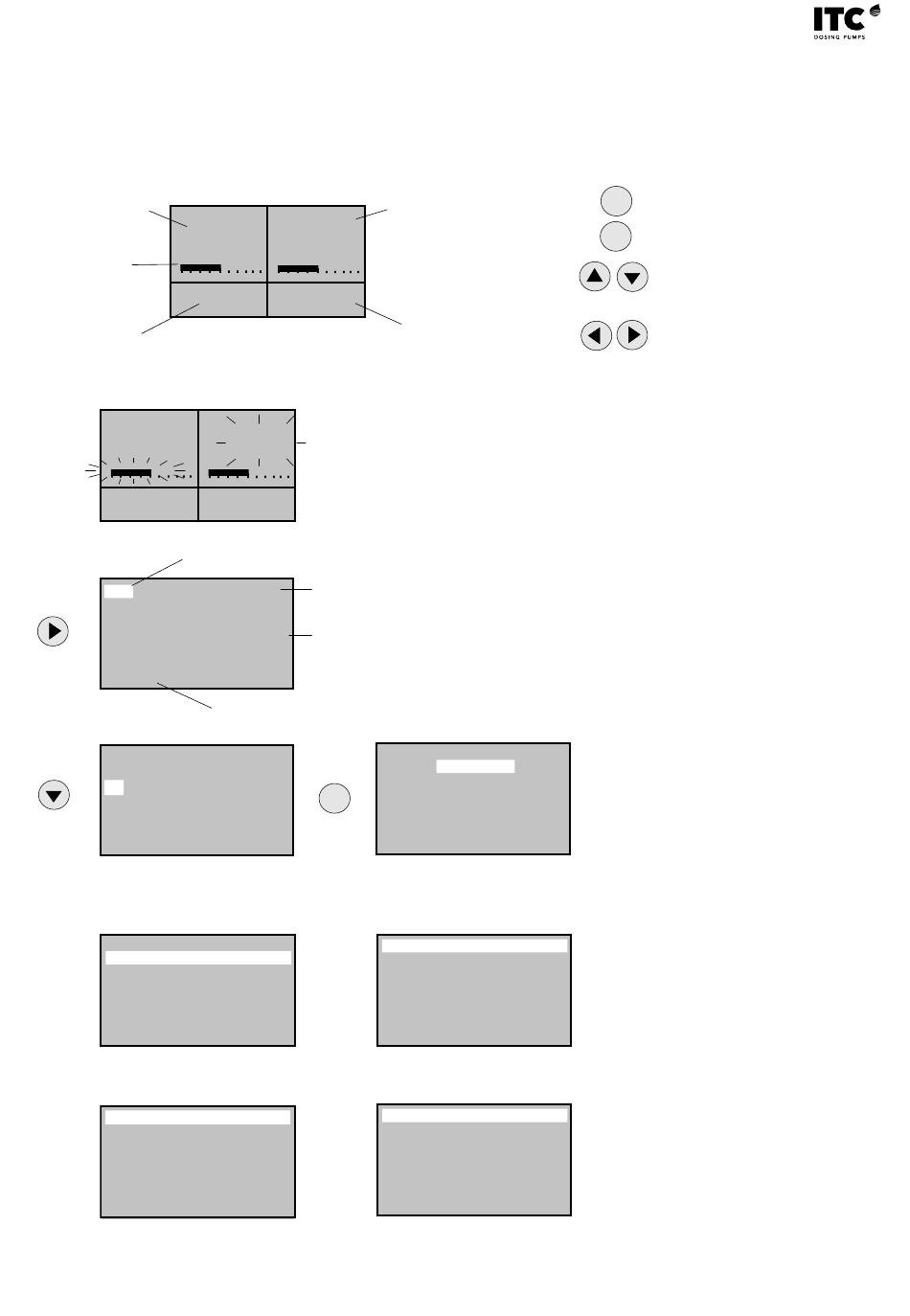

Indications sur l'écran principal :
PPM
PH
0.7
0
0
1
mV
m3h
500
Curseur
ppm
0.15
pH
7.60
mV
500
CONFIG
ppm
0.15
pH
7.60
mV
500
CONFIG
Menu de calibration
PH CAL.
Point 1
Point 2
Reading
Menu d'alarme
PH ALARM
pH +
1.00
pH -
0.50
Reset: Yes; No
Stop: pH; All; None
PH
7.6
0
1
1
m3h
500
10.5
Relevé du débit (m3/h)
Relevé clignotant : alarme du paramètre
7.6
Sortie de régulation clignotante : aucun appareil détecté sur la sortie
4-20 mA
1
Sorties de régulation clignotantes (les deux) : régulation à distance
10.5
désactivée, ou aucun appareil connecté aux sorties 4-20 mA
Valeur consigne
SP
0.40
de chlore
032%
SP
7.00
Sortie de
021%
régulation de pH
m3h
10.5
21.3
ºC
Accès au menu de configuration
SP
0.40
032%
SP
7.00
ENT
021%
m3h
10.5
21.3
ºC
Menu de régulation
07.00
04.00
07.23
Menu d'enregistrement
025 s
Out:
060 s
20 mA:
Paramètre de
régulation 2
pH
Déplacez le curseur pour sélectionner le menu :
ppm, pH, mV, m3h ou CONFIG, et appuyez sur
ENTER
pH
07.00
SP
CAL
CONTROL
ALARM
REGISTER
PH CONTROL
CONTROL
PI CONTROL
PH REGISTER
4-20 mA 2
4 mA:
00.00
14.00
Configuration
Valider
ENT
Quitter sans valider
ESC
Augmenter/diminuer la
valeur et faire défiler vers le
haut/bas
Faire défiler vers la gauche/
droite
Appuyez sur ENTER pour modifier
le point de consigne ou déplacez le
curseur pour accéder au menu :
CAL : calibration
CONTROL : sortie de régulation
ALARM : alarmes
REGISTER : sortie pour
l'enregistrement
