24
Guide utilisateur

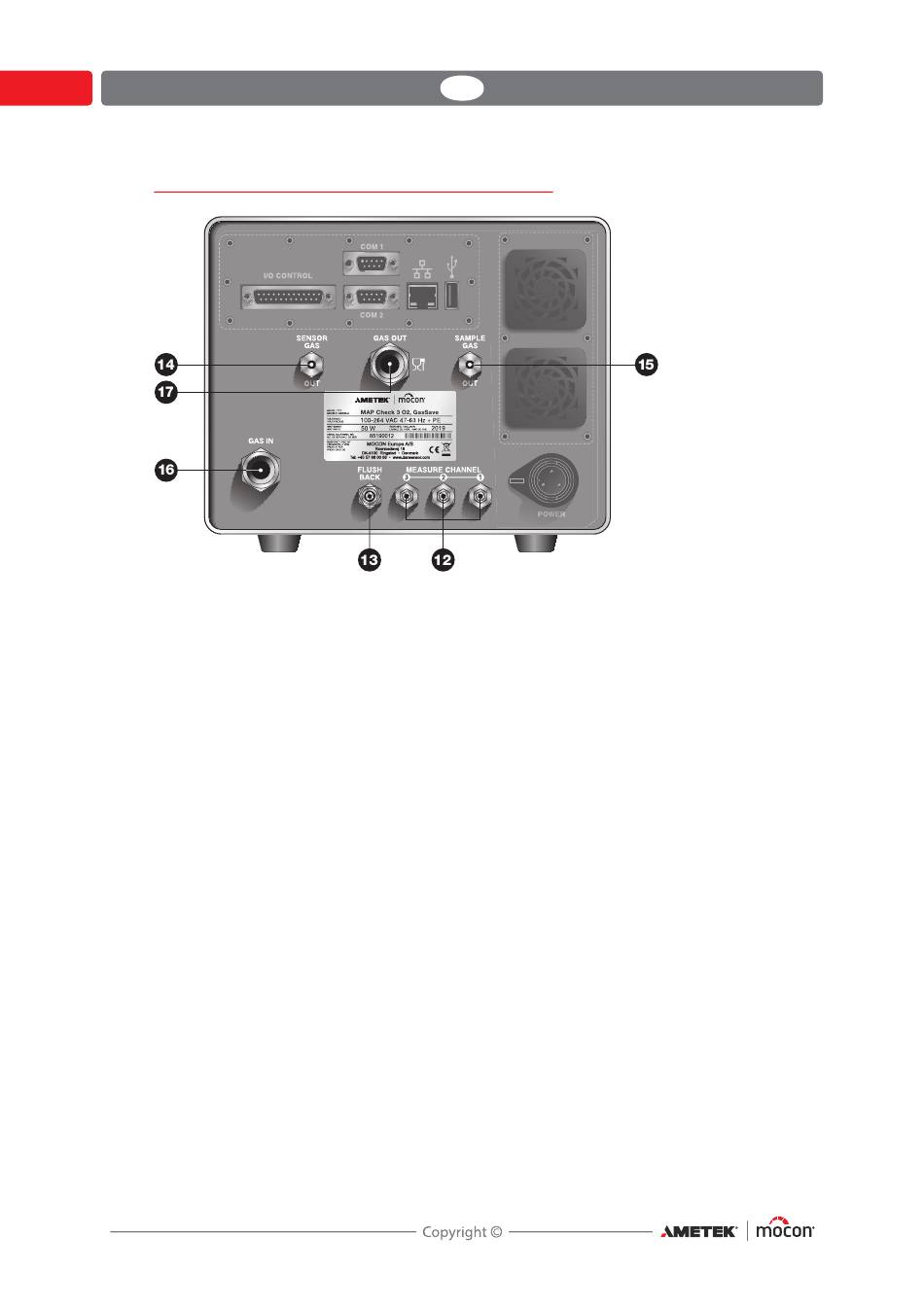

Branchements des gaz - version « Pompe »
« MEASURE CHANNEL (1-3) »
Connecteurs pour les sondes de gaz d'échantillonnage
Les modèles standard ne comprennent qu'une seule entrée pour le gaz d'analyse.
« FLUSH BACK »
Connecteur pour l'entrée du gaz de rinçage.
« SENSOR GAS OUT »
Connecteur pour la sortie du gaz du capteur.
« SAMPLE GAS OUT »
Connecteur pour la sortie du gaz d'échantillonnage excédentaire.
« GAS IN »
Connecteur d'entrée de gaz pour le système GasSave
« GAS OUT »
Connecteur de sortie de gaz pour le système GasSave
P/N 300854-I
12/2019
FR
Dansensor
(option multiplexeur).
(option).
(option).
MAP Check 3
®
