elsner elektronik P04-KNX-GPS Installation Et Réglage page 7

90°
Mur
ou
Pylône
Horizontal
Nord
Sud
Station météo P04-KNX-GPS • Version: 26.08.2021 • Sous réserve de modifications techniques.
5

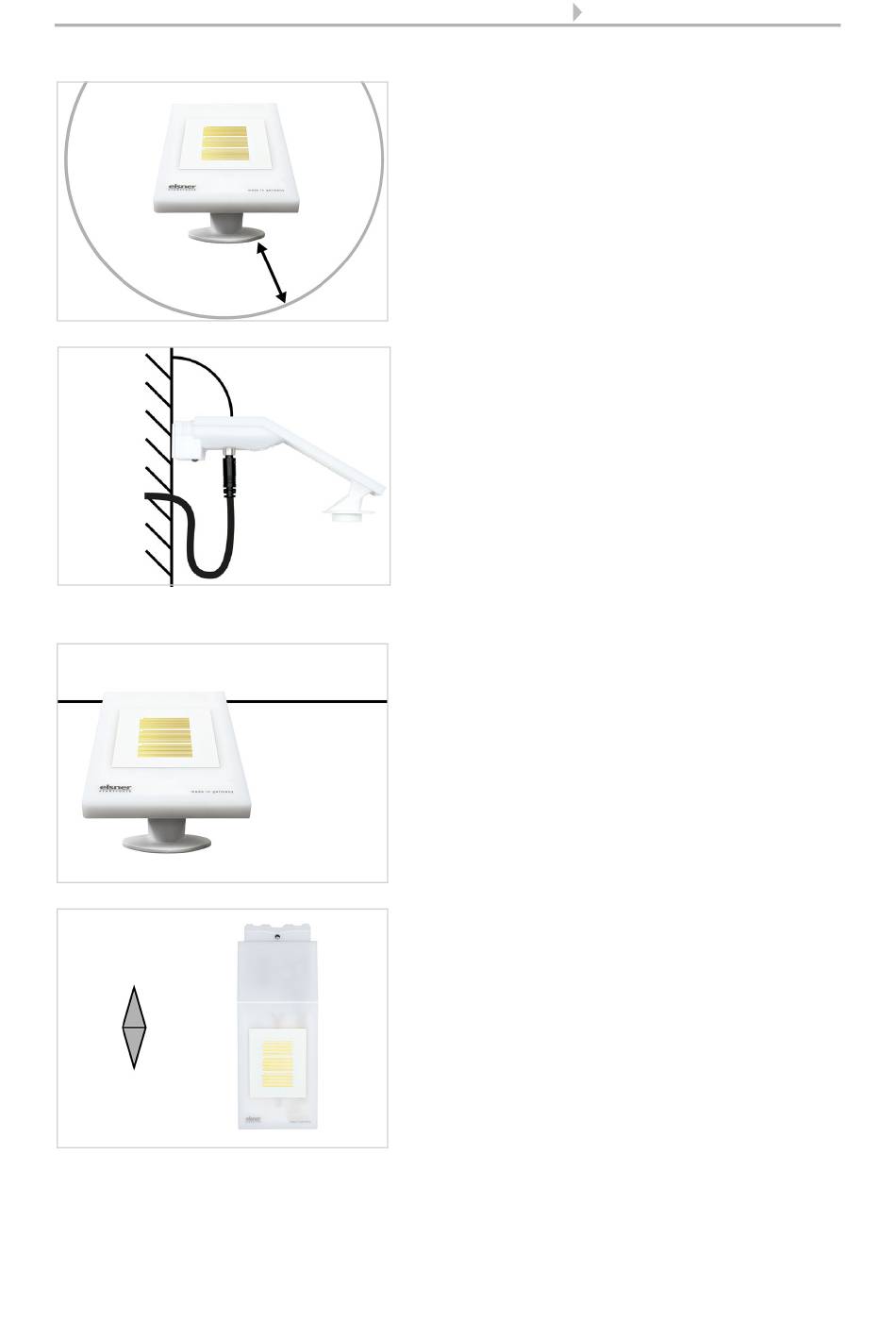

Fig. 1
Au-dessous, latéralement et sur le devant
de l'appareil, il convient de laisser un espace
libre d'au moins 60 cm entre les autres
éléments (corps de bâtiment, éléments
de constructions, etc.).
60 cm
Fig. 2
L'appareil doit être installé sur un mur
vertical (ou un pylône).
Placez la conduite d'alimentation dans une
boucle avant de l'introduire dans le mur ou
dans la boîte de jonction. Cela permettra à la
pluie de s'égoutter et de ne pas s'égoutter
dans le mur ou la boîte.
Fig. 3
L'appareil doit être monté horizontalement
(de niveau) dans le sens transversal.
Fig. 4
Lorsqu'il est installé sur l'hémisphère nord,
l'appareil doit être orienté vers le sud.
Lorsqu'il est installé sur l'hémisphère sud,
l'appareil doit être orienté vers le nord.
Installation et mise en service
