Fonctionnement du PRE en mode redondant

Avec Cisco IOS version 12.2(4)XF ou ultérieure, le module PRE prend en charge le fonctionnement en
mode redondant, lorsque vous installez deux modules PRE dans un châssis Cisco uBR10012. En cas de
panne du PRE principal, le PRE secondaire prend automatiquement le relais. Toutes les cartes de ligne
Cisco uBR10012 étant reliées physiquement aux modules PRE principal et secondaire, aucune
intervention humaine n'est nécessaire pour réinitialiser les cartes lors du basculement d'un module à
l'autre. En effet, elles basculent automatiquement vers le PRE redondant. Cela signifie également que le
module PRE est remplaçable à chaud (sous réserve de la disponibilité du PRE redondant).

Description physique

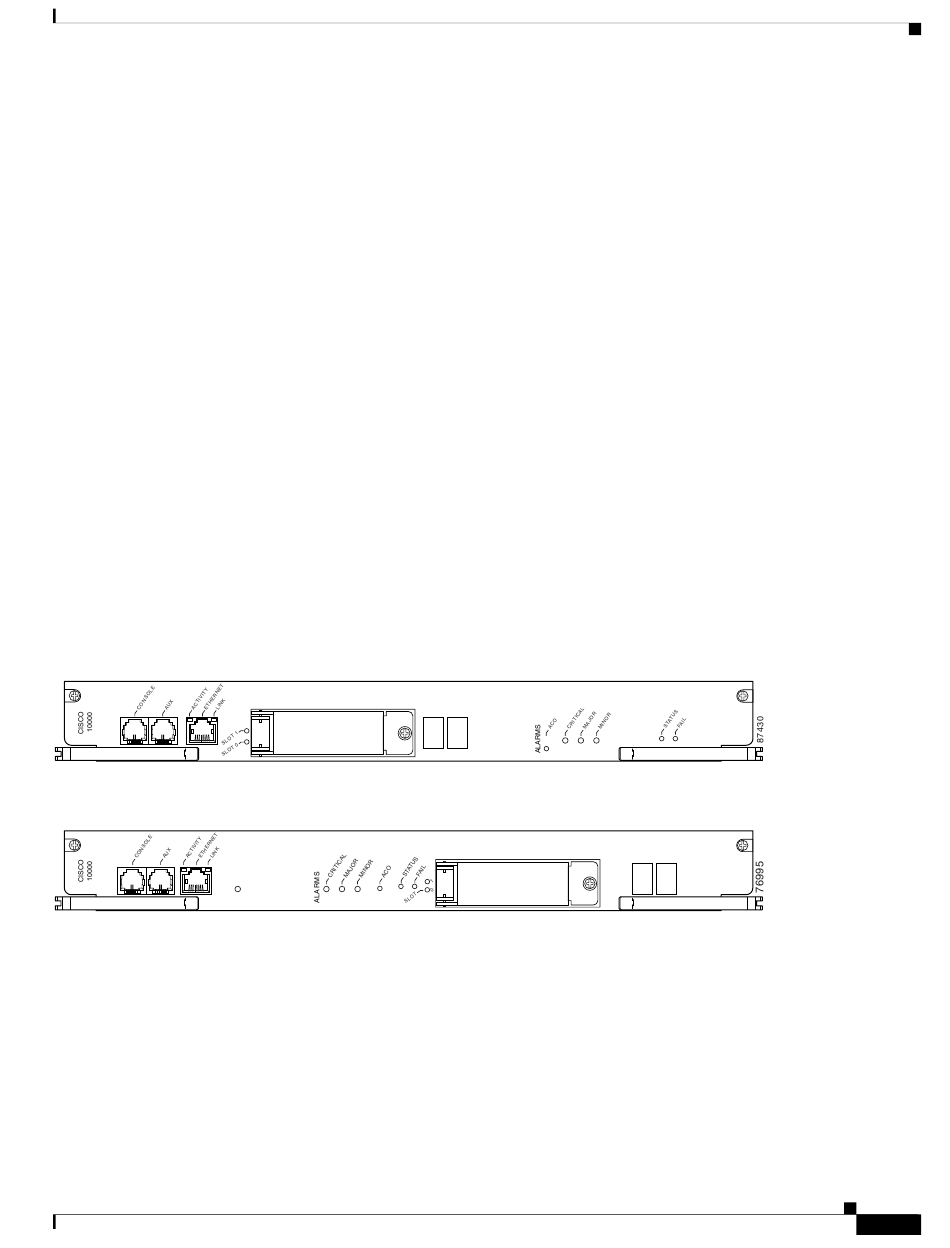

Figure 1 Panneau avant du PRE1 Cisco
Figure 2 Panneau avant du PRE2 Cisco
OL-23297-02
11,2 Gbit/s de bande passante de fond de panier pour chaque processeur d'interface SPA (SIP)
12,8 Gbit/s de bande passante d'interconnexion de fond de panier pour chaque ensemble de quatre
logements de fond de panier pleine hauteur
Unité de transfert d'information maximale (MTU, Maximum Transmission Unit) de 9216 octets
Logement de disque CompactFlash externe
Interface Ethernet 100 Mbits/s assurant la communication entre les modules PRE4 redondants
Densité de ports accrue (prend en charge les cartes de ligne 10 Gigabit Ethernet sur Cisco SIP-600)
Fonction HQF (Hierarchical Queueing Framework, mise en file d'attente hiérarchisée), offrant
jusqu'à trois niveaux de granularité de service
Module du moteur de routage des performances du routeur à large bande universel uBR10012 de Cisco
PERFORMANCE ROUTING ENGINE ESR-PRE1
PERFORMANCE ROUTING ENGINE
ESR-PRE2
