Étape 1 - Installation du récepteur
Lorsque vous choisissez l'emplacement du récepteur, tenez compte des facteurs suivants :
• Mur intérieur.
• Maintenir au sec. Éviter les possibilités d'écoulement de liquides sur l'appareil.
• Une humidité relative inférieure à 90 %. Un environnement sans condensation.
• Aucune exposition à des températures dépassant 0-50 °C (32-122 °F).
• Distance suffisante avec équipements, électroménagers et autres sources
d'interférences électriques.
• Accès facile aux fils électriques
• Environ 1,5 m (5 pi) au-dessus d'un plancher fini.
AVIS
NE PAS installer l'émetteur ou le récepteur dans une enceinte métallique ni sur
une surface conductrice, ce qui réduirait la puissance du signal et affecterait la
distance de communication, ainsi que la fiabilité des transmissions.

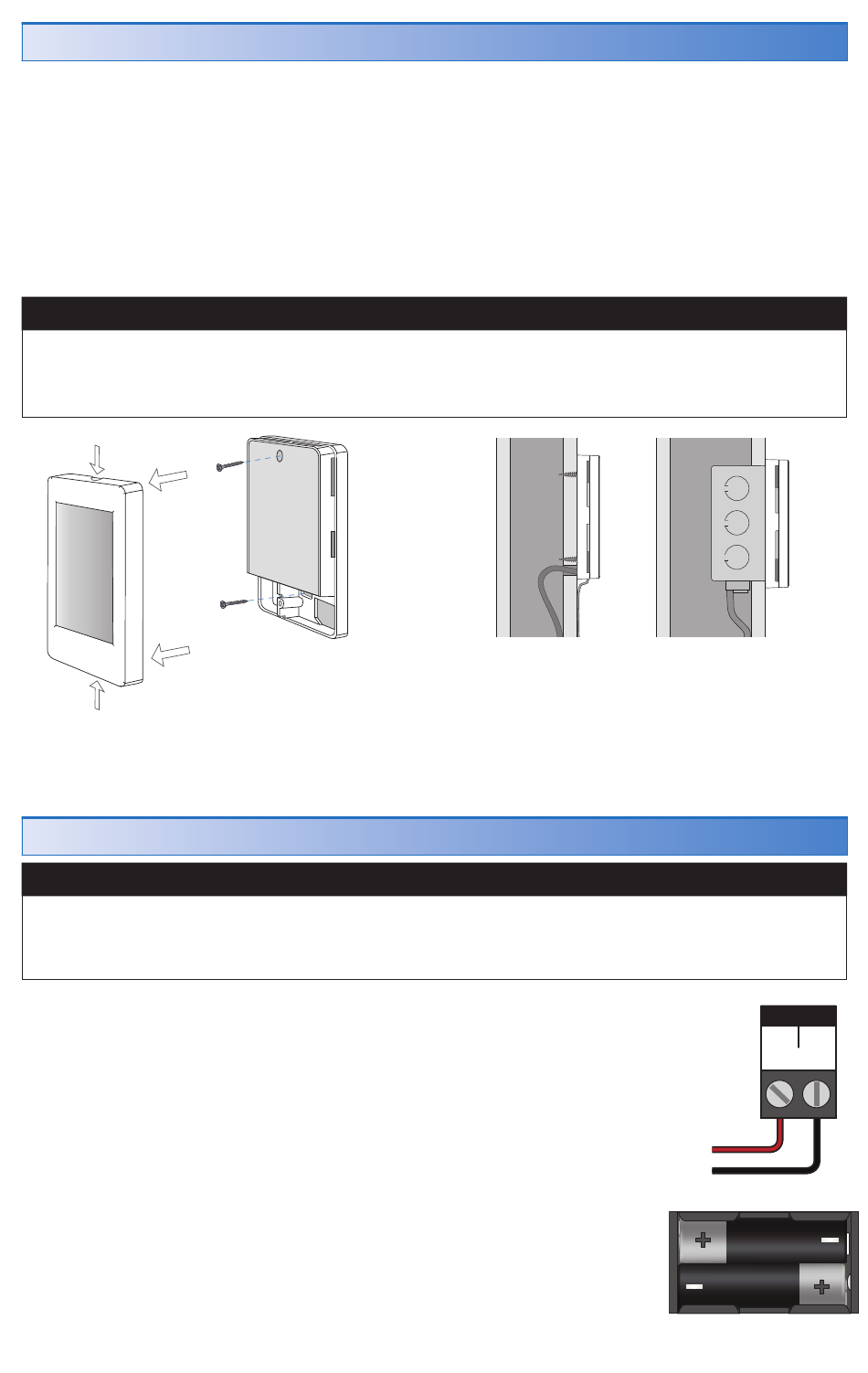

Saisissez le couvercle par les petits orifices
pour ongles dans le haut et le bas du
boîtier, puis retirez le couvercle.
Étape 2 - Connexion électrique
AVIS
Une alimentation électrique séparée doit être connectée au récepteur s'il est
relié à un dispositif de commande utilisant une alimentation sous 24 V (c.a.). Le
bulletin de service 094 contient des détails sur les connexions à une chaudière.
Alimentation 24 V (c.a.) vers le récepteur
Connectez l'alimentation 24 V (c.a.) aux bornes R et C
(1 et 2) sur le récepteur. Réinstallez le couvercle.
Une coupure d'alimentation sur le récepteur entraînera
une sortie de circuit ouvert.
Piles dans l'émetteur
Retirez le couvercle de l'émetteur. Insérez les piles incluses
en respectant les indications dans le compartiment à piles.
Des piles au lithium de 1,5 V sont requises pour bénéficier
de la longévité et de la plage de températures spécifiées.
Les piles alcalines ont une longévité limitée et perdent leur
fiabilité par temps froid.
Le boîtier doit être monté à ras sur un mur ou
posé sur une boîte électrique non conductrice de
5 cm x 10 cm (2 po x 4 po). Les trous de montage
du boîtier sont compatibles avec des vis n° 6.
Les fils électriques du dispositif de commande
entrent dans le compartiment de connexion par
l'arrière ou par le dessous du boîtier.
3 sur 8
24 V (c.a.)
R
C
© 2016 tekmar 087 _ D _ F - 06/16
1 2
R C
Power
