Commandes et connecteurs
Émetteur
DC 9 V
POWER
OFF ON
1
IP
2
3
4
6
1) Voyant alimentation
2) Cellule Infrarouge
3) Connecteur d'alimentation
INSTALLATION

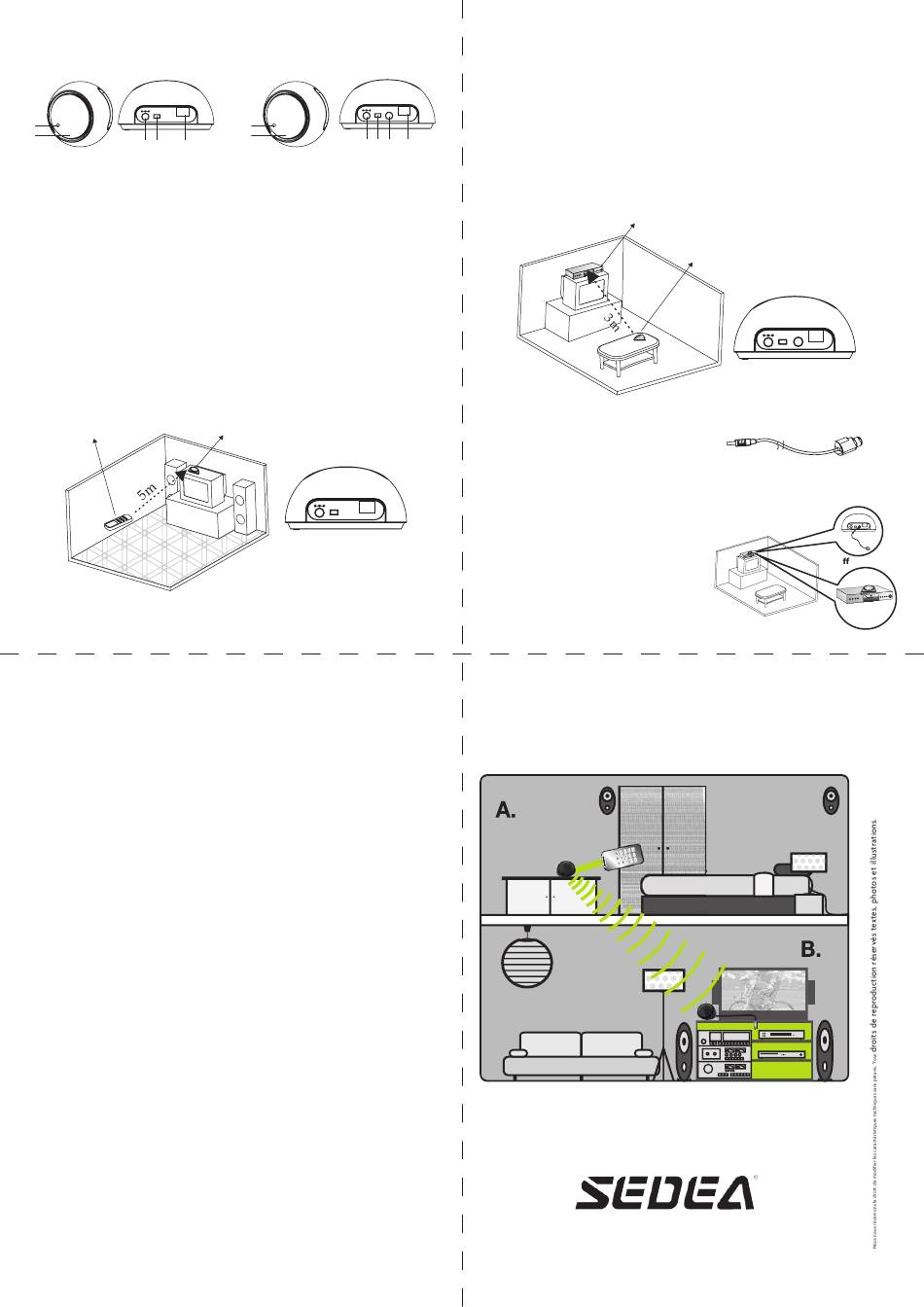

Installation de l'Émetteur 433 MHz
Placez l'émetteur dans la pièce où vous souhaitez utiliser votre
télécommande
- Branchez l'adaptateur sur le secteur et mettez l'appareil sur «ON»
- Placez l'émetteur pour qu'il soit bien face à vous lorsque vous
utiliserez la télécommande
Télécommande
- Vous pouvez placez l'émetteur à une distance maximale de 5 m
Problèmes les plus souvent rencontrés et solutions proposées
Cette rubrique vous permet de vérifier quelques points importants lorsque
vous rencontrez des difficultés pour utiliser ce transmetteur 433 MHz
Si le transmetteur ne fonctionne pas du tout ...
- Assurez vous que les adaptateurs secteur sont bien branchés
- Assurez vous que le diffuseur Infrarouge ou les jack d'alimentation soient
bien connectés
- Vérifiez les piles de votre télécommande Infrarouge
Le voyant d'alimentation de l'émetteur 433 MHz ne s'allume pas.
- Assurez vous que votre télécommande soit bien alignée avec l'émetteur
433 MHz
- Vérifiez qu'aucun obstacle ne gène la transmission entre votre
télécommande et l'émetteur 433 MHz
- Assurez vous que la distance entre votre télécommande et l'émetteur
433 MHz soit en dessous de 5 mètres
- Déplacez l'émetteur 433 MHz et réessayez
L'émetteur reçoit bien le signal de la télécommande mais pas le
récepteur (la led du récepteur ne s'allume pas)
- Vérifiez que la distance entre les deux appareils soit inférieure à 30 m
- Déplacez le récepteur et réessayez
- Assurez vous que le récepteur soit à moins de 5 mètres de la source à
contrôler
- Vérifiez la position du diffuseur infrarouge par rapport à la fenêtre de
réception de la source (essayez de le déplacer pour améliorer)
Récepteur
DC 9 V
POWER
IR Ext.
OFF ON
IP
1
2
3
4
5
4) Interrupteur ON/OFF
5) Connecteur diffuseur IR
6) Sélecteur canal
Émetteur
433 MHz
Émetteur 433 MHz
DC 9 V
POWER
OFF ON
IP
Installation du Récepteur 433 MHz
Placez le récepteur dans la pièce où se trouve l'appareil que vous
souhaitez contrôler
6
- Branchez l'adaptateur sur le secteur et mettez l'appareil sur «ON»
- Placez le récepteur face à l'appareil à contrôler
- Vous pouvez placer l'émetteur à une distance maximale de 3 m
Installation du diffuseur Infrarouge
Vous pouvez utiliser le diffuseur Infrarouge lorsque qu'il n'est pas
possible de placer le récepteur 433 MHz devant votre appareil.
- Branchez le diffuseur à l'arrière
du récepteur
- Placez le diffuseur près de la
fenêtre Infrarouge de votre
appareil (tester le fonctionnement)
- Collez le diffuseur sur votre appareil
Installation
Appareil
Contrôlé
Récepteur
433 MHz
Récepteur 433 MHz
