tHÉorie De FonctionneMent
En fonctionnement normal, le module ASH vérifie en continu
la présence de conditions d'alarme et de dérangement
sur la boucle et exécute la logique définie par l'utilisateur
qui a été programmée et qui permet de coordonner le
contrôle des appareils de terrain. Le module ASH rend
compte au Contrôleur EQP de toutes les informations de
dérangement et d'alarme concernant tous les appareils.
Le module ASH supporte différents appareils Discovery
et XP95 d'Apollo (voir Tableau 3). Les appareils supportés
incluent des détecteurs de fumée, des détecteurs de
chaleur, des boîtiers d'alarme manuelle, des sirènes, des
feux à éclats et des modules E/S. Les appareils adressables
sont configurés individuellement via le logiciel S
Pour assurer un fonctionnement fiable du système, le
module ASH peut superviser en continu les conditions de
court-circuit et d'ouverture de ligne sur ses circuits d'entrée
et de sortie. Le Contrôleur EQP supervise également en
continu l'état du module ASH ainsi que l'état de chaque
appareil connecté à celui-ci.
Le contrôleur communique avec le Module ASH en
émettant en continu un signal de « battement de cœur »
sur la boucle du LON (Figure 1). Ce battement de cœur
est utilisé pour vérifier l'intégrité de la boucle du LON
et pour empêcher les appareils de terrain adressés de
passer en mode d'isolement de défaut. Le battement de
cœur contient également la date et l'heure actuelles qui
sont utilisées par les appareils de terrain pour enregistrer
les événements d'état et les calibrations. Pour des
informations détaillées sur le contrôleur EQP, se référer au
manuel d'instructions 95-6533.
NŒUD 2
NŒUD 3...
. . . . . . . . . . . . . . . . . . .
MODULE ASH
. . . . . . . . . . . . . . . . .
NŒUD 1
NŒUD 3
NŒUD 4
NŒUD 2
NŒUD 1
C2532
. . . . . . . . . . . . .

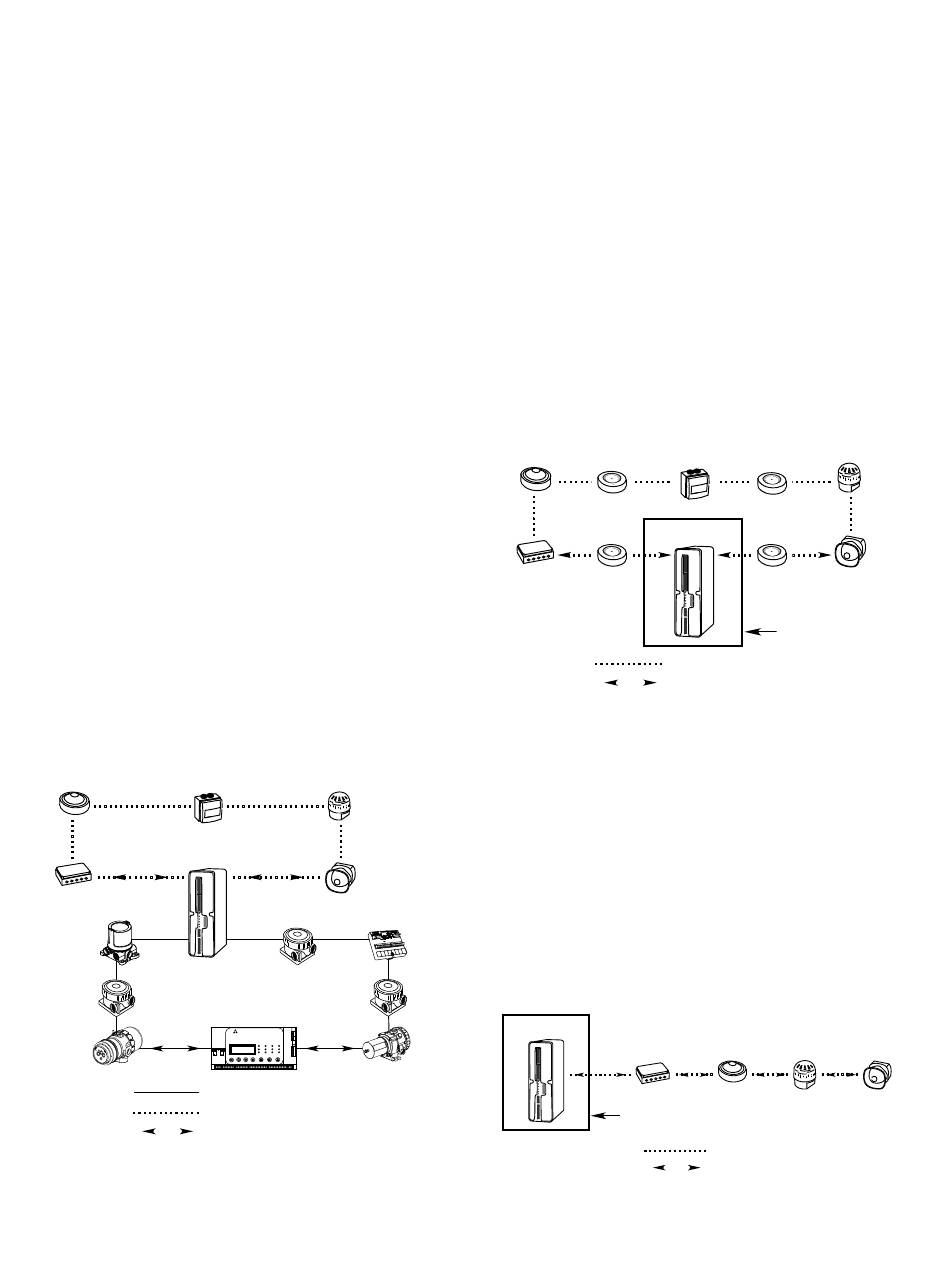

Figure 1—LON EQP avec Boucle de Communication du Module ASH
3.1
3
. . . . . . . . . . . . . . . . . . .
...NŒUD 63
. . . . . . . . . . . . . . . . .
NŒUD 64
NŒUD 5
CONTRÔLEUR
EQP
DET-TRONICS
®
EAGLE QUANTUM PREMIER
Safety System Controller
Eagle Quantum Premier Fire Alarm Trouble Inhibit Power
Time & Date
High Gas Cntrl Flt Out Inhibit Supr
Low Gas Lon Fault Ack Silence
Cancel Enter Next Previous Reset Acknowledge Silence
CONNEXION LON
BOUCLE DE COMMUNICATION APOLLO DU MODULE ASH
COMMUNICATION DANS 2 DIRECTIONS

ISOLATEURS

Des isolateurs sont utilisés pour déconnecter une
section en court-circuit de la boucle Apollo du Module
ASH afin que le reste de la boucle puisse continuer
à fonctionner. En accord avec la norme NFPA 72, le
Module ASH supporte les modes de câblage en SLC
de type Class A, Class B et Class X.
Un maximum de six isolateurs peut être utilisé sur la
boucle Apollo.
Pour le mode de câblage Class A, les isolateurs sont
optionnels sur la boucle Apollo du Module ASH pour
laquelle seulement une zone unique est supervisée.
Lors d'une ouverture de ligne unique, ou d'un défaut de
.
masse unique ou bien de la combinaison des deux, le
cheminement Class A devra maintenir les capacités de
réception d'alarme. Voir la Figure 2 pour le cheminement
Class A.
NŒUD 2
. . . . . . . . . . . . . . . . . . . . .
NŒUD 1
Figure 2—Cheminement Class A (les isolateurs sont optionnels)
Class B requiert qu'une configuration en branche soit
utilisée, avec la branche unique connectée aux bornes
« Loop Out » sur le Module ASH. Le cheminement Class
B est prévu pour une utilisation dans un système à zone
unique. En cas de présence d'un défaut de masse
unique, les capacités de réception d'alarme doivent
être maintenues. Les appareils derrière une ouverture
de ligne unique perdront la connexion, mais tous les
appareils perdront la connexion en cas de court-circuit.
NŒUD 6
Voir la Figure 3 pour le cheminement Class B.
NŒUD 7
MODULE ASH
NŒUD 8
A2590
Figure 3—Cheminement Class B (sans isolateurs)
2
Note
ZONE
UNIQUE
ISOLATEUR
NŒUD 3...
(optionnel)
. . . . . . . . . . . . . . . . . . . . .
ISOLATEUR
MODULE ASH
(optionnel)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A2589
. . . . . . . . . . . . .
BOUCLE DE COMMUNICATION APOLLO DU MODULE ASH
COMMUNICATION DANS 2 DIRECTIONS
NŒUD 1 NŒUD 2...
. . . . . . . . . . . . . . . . . . . . .
COFFRET
. . . . . . . . . . . . .
BOUCLE DE COMMUNICATION APOLLO DU MODULE ASH
COMMUNICATION DANS 2 DIRECTIONS
ISOLATEUR
(optionnel)
...NŒUD 63
ISOLATEUR
(optionnel)
NŒUD 64
COFFRET
ZONE
UNIQUE
...NŒUD 63 NŒUD 64
. . . . . . . . . . . . . . . .
