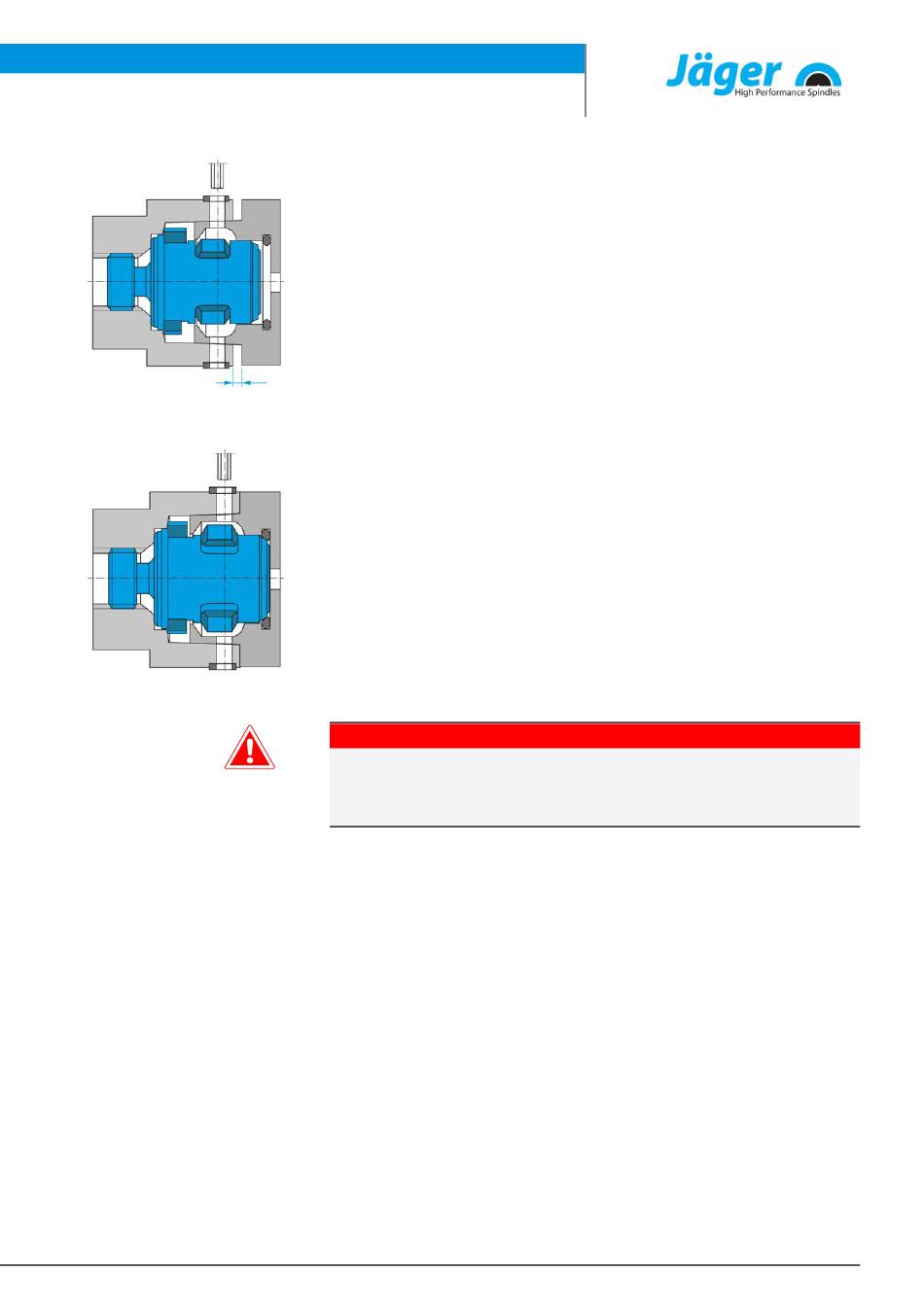

Exemple d'illustration : position
d'assemblage
Exemple d'illustration : position de
Numéro de article 10204039, Version 07
Ü
Tourner la bague de fermeture jusqu'à ce que la clé puisse traverser en
sens axial l'alésage d'accès jusqu'au six pans creux de la vis de fixation.
Ä
Ouverture de clé (SW) : 2,5
Ü
Tourner la tige filetée dans le sens inverse des aiguilles d'une montre jus-
qu'à ce que la butée soit perceptible.
Ü
Retirer la clé à six pans.
Ü
Avant de placer le logement d'outil dans la broche haute fréquence, net-
toyer :
Ä
Surfaces planes du logement de l'outil
Ä
Cône du logement de l'outil
Ä
Surfaces planes de l'arbre
Ä
Cône intérieur de l'arbre.
Ü
Utiliser le cône de nettoyage contenu dans le kit d'entretien.
Ü
Placer le cône d'outil dans la broche haute fréquence.
Ä
Voir image : position d'assemblage
Ü
Faire passer la clé à travers l'alésage d'accès dans la tige filetée.
Ü
Serrer la tige filetée en tournant à droite (dans le sens des aiguilles d'une
montre) avec un couple M
Ä
M
max : 1,5 Nm
A
Ä
Voir image : position de serrage
serrage
DANGER : Projection de pièces.
Pendant le fonctionnement de la broche haute fréquence, la clé pour vis à six
pans peut être projetée sous l'effet de forces centrifuges élevées.
u
Retirer la clé Allen après avoir changé l'outil.
Ü
Tourner la bague de fermeture en arrière jusqu'à ce que l'alésage d'accès
soit de nouveau fermé.
Le logement d'outil HSK est correctement en place si il est en contact plan sur
la face de l'arbre.
Ü
Procéder en ordre inverse pour retirer le logement d'outil.
Ü
S'assurer lors du desserrage que le logement d'outil sort sensiblement de
l'arbre.
Changement d'outil
max.
A
27 ( 36 )
