Retrait du connecteur du panneau latéral AlienFX
droit
REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les
instructions indiquées à la section
de l'ordinateur, suivez les instructions indiquées à la section
trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité
à la réglementation), à l'adresse www.dell.com/regulatory_compliance.
Prérequis
1. Retirez le pied de stabilisation.
2. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «
Procédure

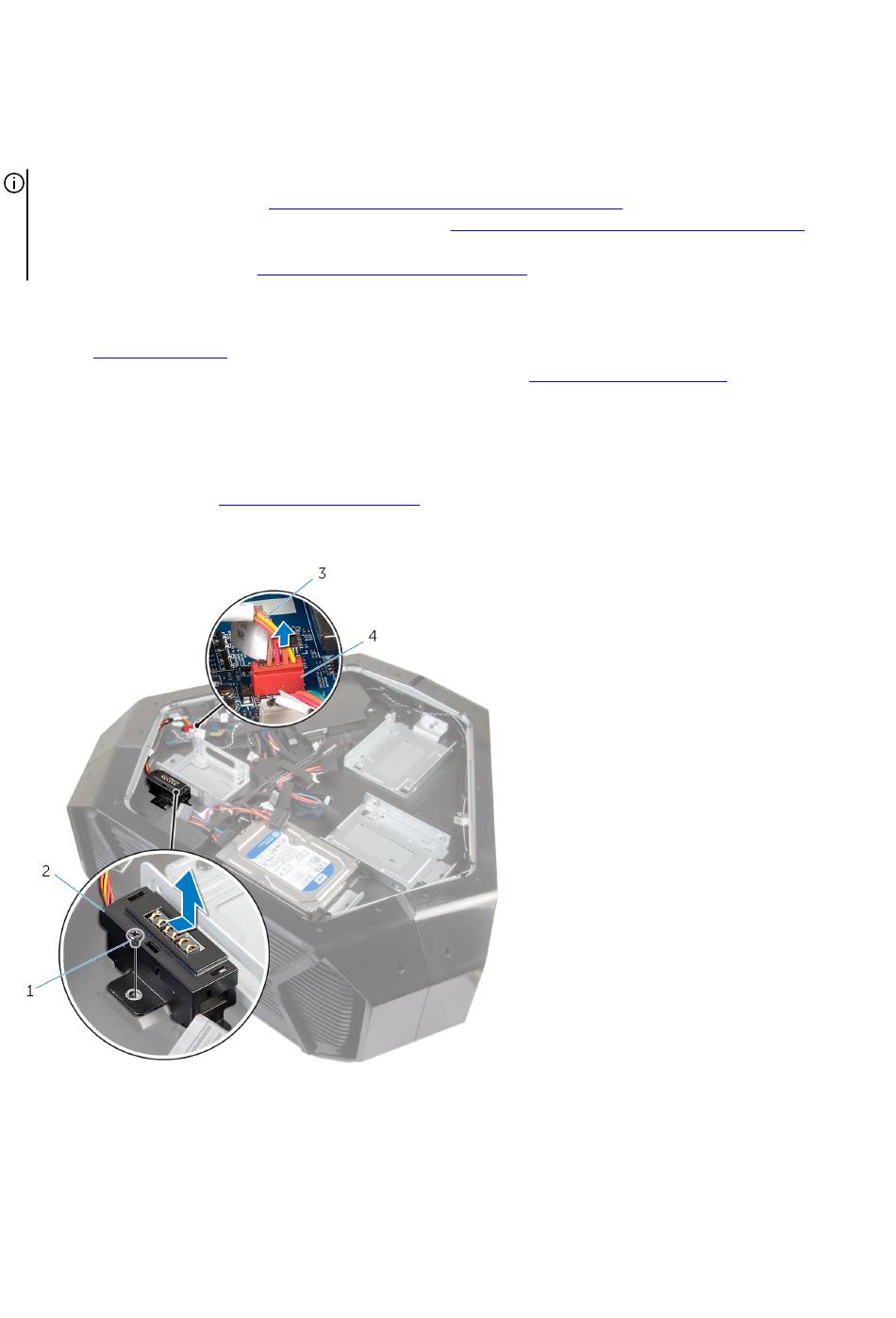

1. Couchez le châssis sur son côté gauche.
2. Débranchez le câble du panneau latéral AlienFX droit qui relie le connecteur du panneau latéral AlienFX droit à la carte d'E/S.
Reportez-vous à la section «
3. Retirez la vis (#6-32x6) qui fixe l'assemblage du connecteur du panneau latéral AlienFX droit au châssis.
4. Retirez l'assemblage du connecteur du panneau latéral AlienFX droit du châssis.
1. vis
3. câble du panneau latéral AlienFX droit
5. Retirez les deux vis (#6-32x6) qui fixent le connecteur du panneau latéral AlienFX droit au support.
6. Retirez le câble à travers la fente située sur le support et soulevez le connecteur du panneau latéral AlienFX droit hors du support.
Avant une intervention à l'intérieur de
Composants de la carte d'E/S
l'ordinateur. Après une intervention à l'intérieur
Après une intervention à l'intérieur de
Retrait des panneaux latéraux
».
2. assemblage du connecteur du panneau latéral AlienFX droit
4. connecteur du panneau latéral AlienFX droit
l'ordinateur. Vous
».
