3) PRÉPARATION ET TUBES GUIDE

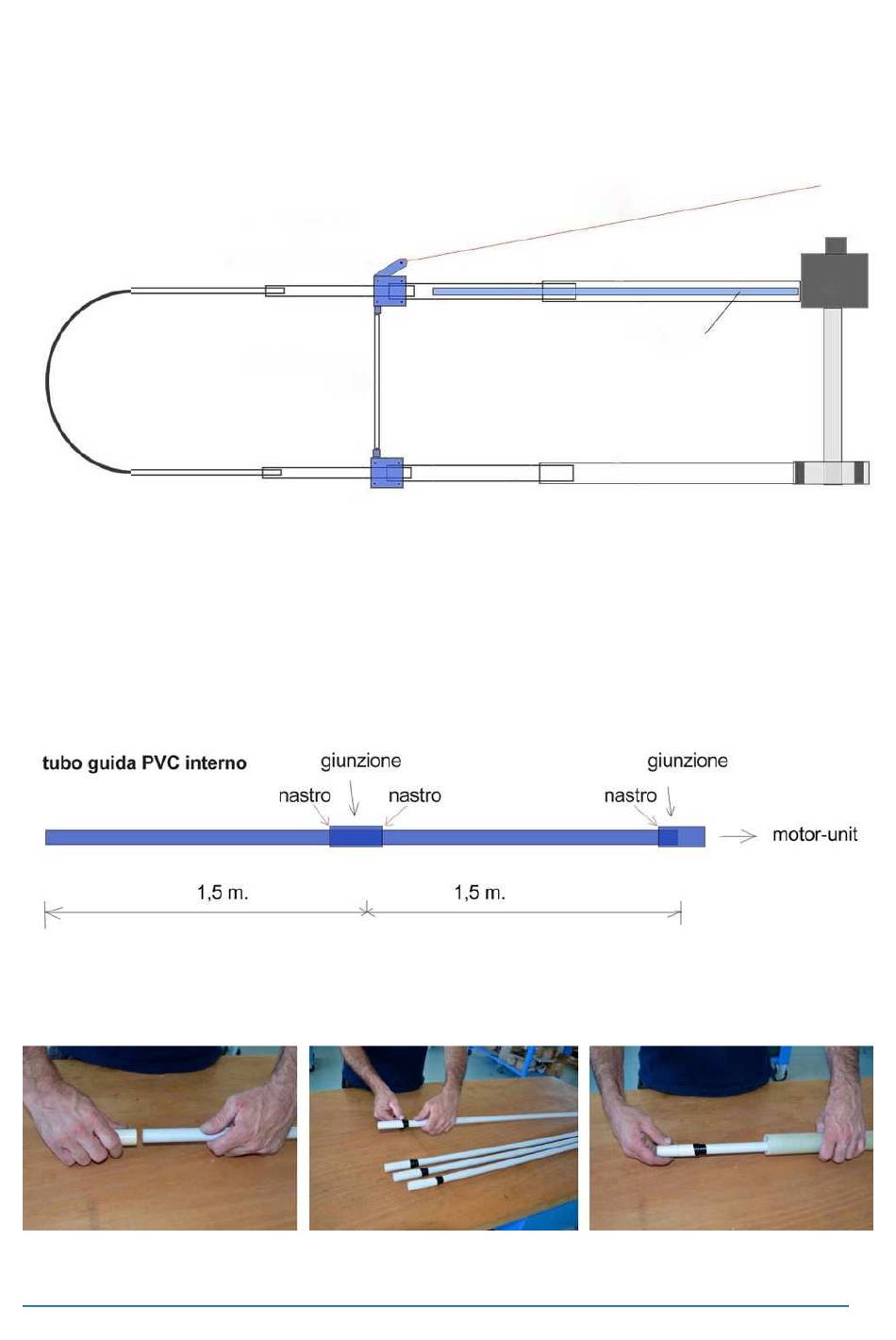

Toutes les unités motrices des trombones verticaux prévoient l'installation de tubes de
guidage à l'intérieur des éléments supérieurs reliés à l'unité motrice «
A
».
unité
motrice
A
Le tube de guidage sur les dipôles repliés est indispensable pour que le ruban puisse
coulisser à l'intérieur de la courbe et le long de l'élément inférieur.
L'élément de guidage se compose de deux sections de tube de PVC 2 x 1500 mm, longueur
totale 3 m. Joindre les deux sections avec le raccord en PVC et couvrir avec un ruban isolant
normal.
Insérer un autre raccord sur une des extrémités, cela s'avérera utile pour relier le tube de
guidage à l'unité motrice (fig. 1 - 2).
Insérer le tube de guidage à l'intérieur de l'élément précédemment préparé (fig. 3)
Fig.1
Fig.2
Fig.3
5
