obtenir un surplomb approprié – doit être ; avec des tubes de bras standards, tout juste en-dessous de
l'arête avant de la surface noire du tube du bras – avec des bras tubulaires de PRECISION, à 4 mm
(5/32 ") derrière l'arête avant. Il convient aussi de faire en sorte que la tête de lecture soit parallèle à la
dite surface noire. Branchez avec soin, avec une pinces, les connecteurs femelles des fils sur les
broches de la tête de lecture. N'appuyez pas trop dessus et faites aussi en sorte que vous ne
coinciez pas de trop le câblage fin. Le rouge et le vert correspondent au signal et à la terre du canal
droit. Le blanc et le bleu sont le signal et la terre du canal de gauche.

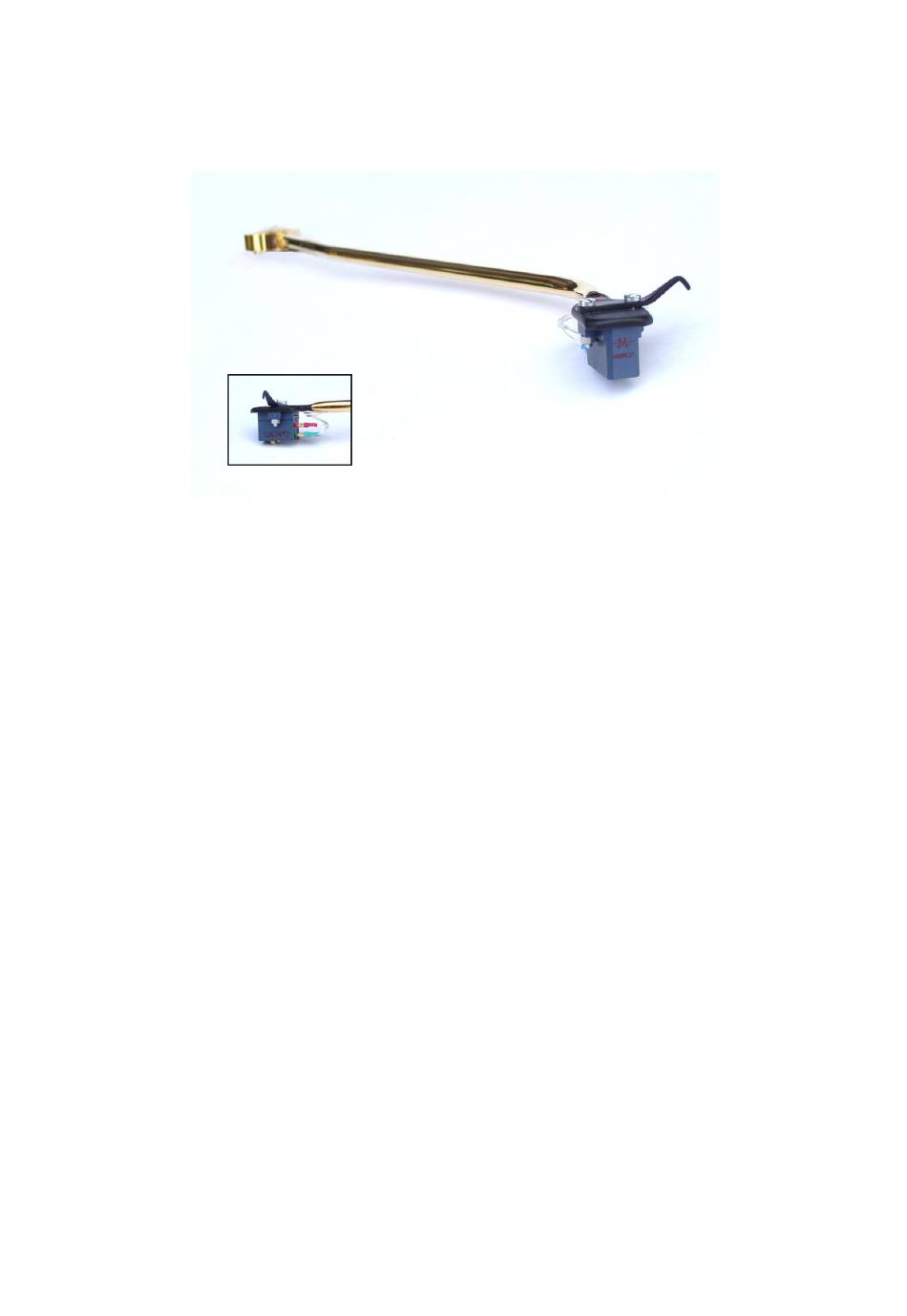

Fig. 10. Une tête de lecture montée avec son doigt de levage et ses vis.
Ensuite fixez le tube du bras sur le socle du bras avec l'écrou moleté qui l'accompagne, lequel devrait
être serré à fond avec deux doigts. Vérifiez que le surplomb est correct – 18 mm (23/32 ") – et réglez
au besoin. La façon la plus facile de voir que le surplomb est correct est de mettre une règle sur le
plateau tourne-disque, jusqu'à ce qu'elle touche l'axe du plateau tourne-disque, pour que la règle fixe
le point d'appui de la pointe de lecture. Puis le tube de bras est déplacé de sorte que la pointe de
lecture est mise en ligne (en regard de la règle) avec la direction du point d'appui vers le centre de
l'axe du plateau tourne-disque. La distance entre le centre de l'axe et la pointe de lecture (surplomb)
peut être regardée exactement à angle droit à partir de la règle, lorsque la règle est appuyée sur l'axe
du plateau tourne-disque.
Réglage du bras de lecture
Avec le dispositif VTA, régler la hauteur du socle du bras de telle sorte que le ressort antipatinage soit
de niveau avec le disque.
Le poids suscitant la force d'appui du bras de lecture doit être amené à l'extrémité de la tige faisant
office de contrepoids. Déplacez les contrepoids vers l'arrière ou vers l'avant jusqu'à ce que le tube du
bras soit à peu près en équilibre en position horizontale. En faisant attention qu'il y ai un espace
suffisant pour déplacer un poids vers l'avant pour appliquer une force d'appui du bras de lecture. Le
grand contrepoids donne 2 g quand il est déplacé vers l'avant une entaille. Le contrepoids moyen
donne 1,2 g et le petit contrepoids donne 0.5 g quand il est déplacé vers l'avant une entaille. Faire
tourner le(s) contrepoids de sorte que le centre de gravité soit dirigée vers le haut. Il pourrait
également pointer vers le bas. Les deux prises de position influencent le placement de l'image stéréo.
Appliquer la force d'appui du bras de lecture par le déplacement vers l'avant d'un contrepoids et / ou le
poids suscitant la force d'appui. Si toute la force d'appui n'est pas appliquée en déplaçant un
contrepoids vers l'avant, faites glisser vers l'avant également le poids suscitant la force d'appui. Le
déplacement du poids suscitant la force d'appui vers l'avant d'une indexation donnera une force
d'appui de 0,5 g.
Il est avantageux d'utiliser des contrepoids aussi grands ou aussi nombreux que possible.
Si de par le réglage grossier des poids, il apparaît que le contrepoids ne peut pas parvenir jusqu'à un
point suffisamment avancé pour obtenir l'équilibre, le poids suscitant la force d'appui du bras de
lecture peut être glissé vers l'avant jusqu'à ce que l'équilibre soit obtenu. Cet emplacement sera alors
le point zéro pour le calibrage de la force d'appui du bras de lecture. Si la distance d'ici au contrepoids
