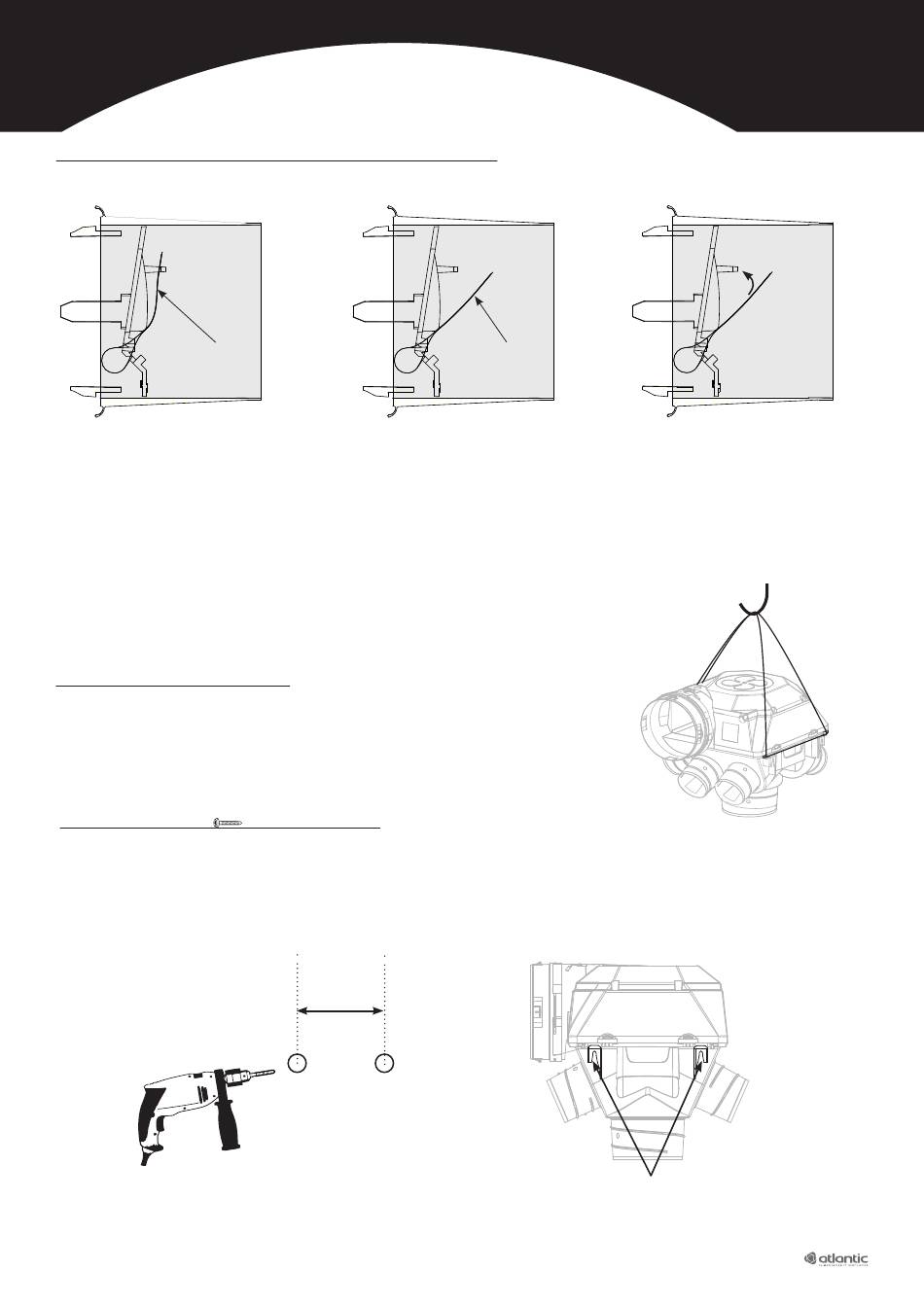

Vérifier la bonne position de la lame terphane dans le piquage WC.
Bonne position
(Vue en coupe)
Lame assurant
la régulation
3.3 Préparation de l'installation
- Emplacement : Choisir un emplacement le plus central possible par rapport aux bouches d'extraction et le plus près possible de la cuisine
(au-dessus si possible).
- Position : L'appareil peut fonctionner dans toutes les positions.
Le groupe encore au sol, préparer les piquages sanitaires suivant le tableau 3.2.
3.4 Installation du groupe
Procéder à l'accrochage du groupe :
Soit avec la cordelette (montée d'usine)
Celui-ci doit être suspendu à la charpente avec la cordelette fournie.
Soit fixé au mur avec 2x
Prévoir des chevilles adaptées à votre matériau mural
Utiliser le gabarit de perçage sur l'emballage
Mauvaise position
M6 (Vis non fournies)
190 mm
(Vue en coupe)
Lame assurant
la régulation
PRIVILEGIER UNE INSTALLATION EN COMBLES
Pattes de fixation murale
Si mauvaise position,
remettre en position la lame
(Vue en coupe)
Remettre la
lame dans
son logement
jusqu'au "clip"
3
