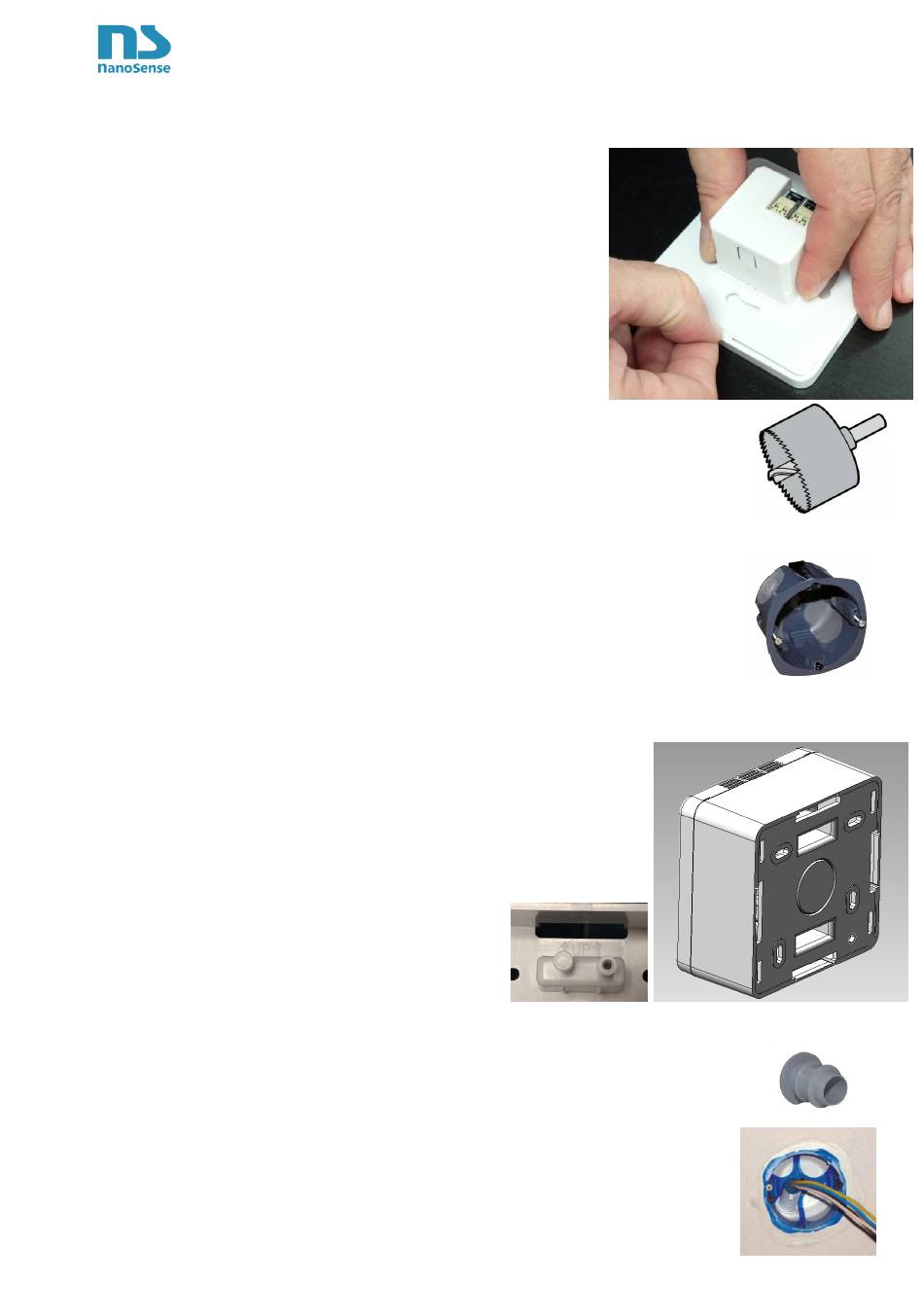

3 Ouverture face avant
La face avant est clipsée sur l'appareil.
Placez la sonde sur une table, le verre face à la table (connecteur
vers le haut)
A l'aide de vos ongles ou un doigt, écartez un clip du contour de
la face avant de l'appareil et tirez l'appareil vers le haut.
N'écarter pas trop le contour et n'exercez pas de pression sur le
verre avec la main ou d'autres moyens car cela pourrait démonter
le panneau avant.
4 Encastrement
Utiliser le boîtier étanche multi matériaux fournis.
En cas d'utilisation d'une autre boîte d'encastrement, choisissez un boîtier étanche à
l'air avec membrane d'étanchéité à travers lequel passe la gaine. Si le boîtier traverse
le plan d'étanchéité (plaque de plâtre), scellez entre le boîtier et le panneau avec un
produit d'étanchéité spécial sans silicone ni COV. La profondeur du boitier doit être
au moins de 50mm.
Fixer la sonde dans le boitier d'encastrement.
5 Montage en saillie (rénovation)
Utiliser le boitier mural spécifique (A commander séparément).
Ce boitier dispose de 4 passages de câble prédécoupés (un sur chaque
côté) pour un câblage sous goulotte.
En cas de câble encastré le fond du boitier dispose d'une pastille
centrale prédécoupée.
Fixer le boitier au mur avec quatre vis en vérifiant bien le sens (flèche à
l'intérieur du boitier indiquant le haut « UP »)
Fixer la sonde dans le boitier
6 Câblage
Attention le câblage doit être étanche. Une entrée d'air, même minime, par le fourreau
perturberait gravement les mesures de température, d'humidité et de qualité de l'air.
Lorsque le tableau électrique est situé dans le volume chauffé : calfeutrer les
arrivées au tableau entre fourreaux et câbles.
Lorsque le tableau électrique est hors volume chauffé, calfeutrer entre fourreau et
câble avant la distribution en intérieur. Un bouchon étanche doit également être
placé entre câble et fourreau arrivant à la sonde afin d'éviter les entrées d'air.
Ø 67/68
page 5/9
