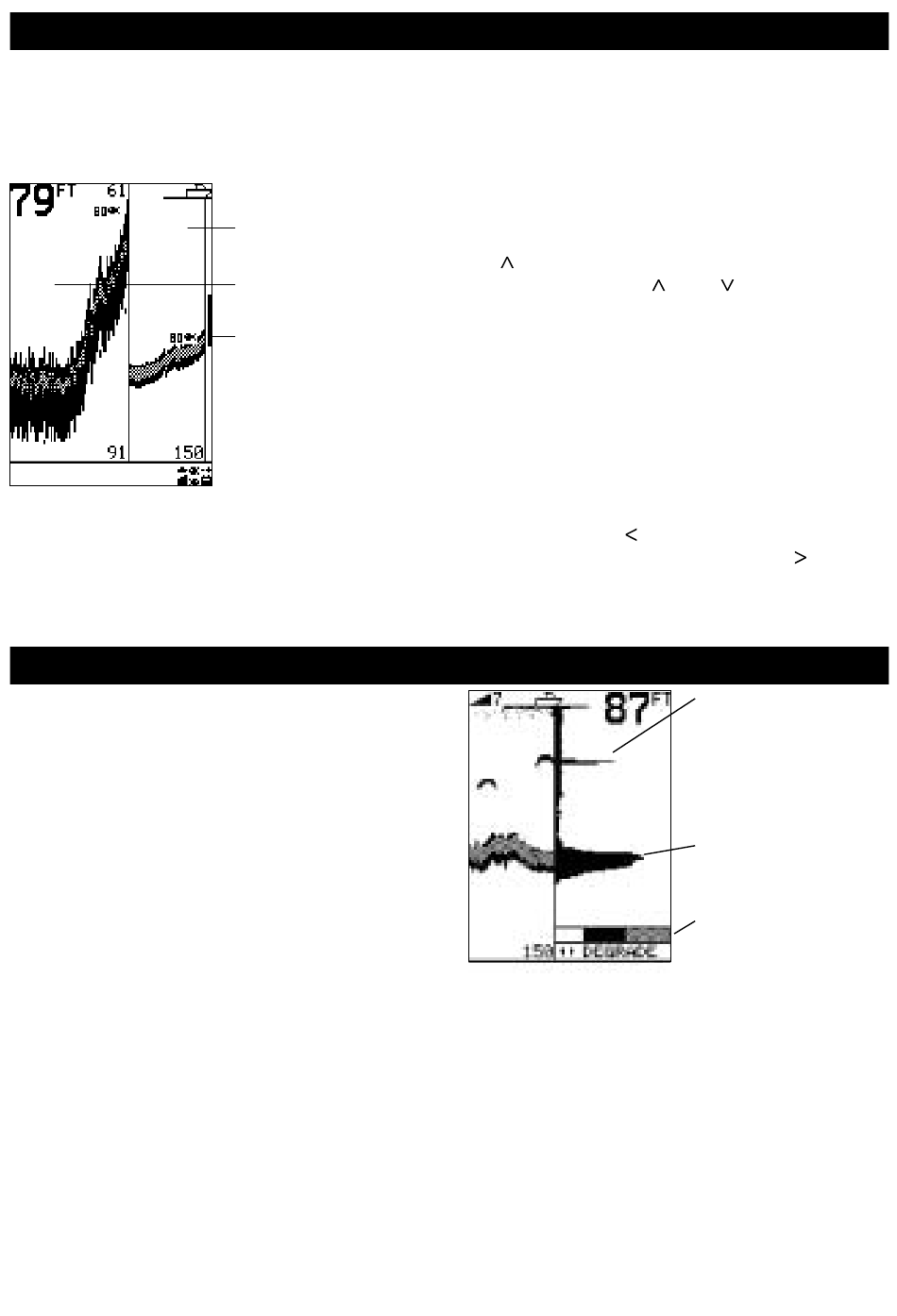

3-4 Ecran ZOOM

Sélectionnez MENU GENERAL - ZOOM pour afficher
l'écran ZOOM.
L'écran ZOOM est divisé en deux parties : sur la droite,
la fenêtre Historique (même présentation que l'écran
HISTORIQUE) et sur la gauche, la fenêtre Zoom.
La fenêtre Historique représentée ci-dessus affiche
l'aire marine sur une profondeur de 150 pieds (45 m
env.). La barre de zoom, affichée sur le bord droit de
l'écran, indique la zone agrandie dans la fenêtre
Zoom - dans ce cas précis, cette zone est comprise
entre 61 et 91 pieds (entre 18 et 28 m env.).

3-5 Ecran SONAR

Sélectionnez MENU GENERAL - SONAR pour
afficher l'écran SONAR.
L'écran SONAR est un outil puissant, qui vous permettra,
avec un peu d'expérience, de reconnaître à la fois le
type de fond rencontré et les espèces de poissons.
Sur la partie droite de l'écran, la fenêtre Sonar affiche
l'intensité et la profondeur de l'écho retourné sous la
forme d'une ligne horizontale tracée au niveau de la
profondeur détectée. Un écho intense est représenté
par une ligne longue, un écho faible par une ligne courte.
La barre de dégradé est affichée en bas de la fenêtre.
La fenêtre Historique est affichée sur la partie gauche
de l'écran. En utilisant l'indicateur de dégradé comme
référence, le sondeur de pêche affiche sur cette
fenêtre l'historique des échos captés par le sonar.
Reconnaître la nature d'un fond
Le profil du fond est représenté par l'écho le plus intense
affiché sur la partie inférieure de la fenêtre Historique.
Un profil de fond représenté à l'écran par une bande
large et grise indique que l'écho retourné par le fond
est de forte intensité et donc que le fond est dur.
Inversement, un fond meuble renvoie un écho
d'intensité moyenne ou faible et s'affiche donc sous
la forme d'une bande plus étroite.
32
Fenêtre Historique
Fenêtre Zoom
Barre de zoom
La fenêtre Zoom vous permet de détailler une zone
précise de la fenêtre Historique.
Suivi du fond
En bloquant la barre de zoom sur le fond, la fonction
Suivi du fond permet d'afficher en continu le fond
sur la fenêtre Zoom, quelle que soit la profondeur
de la zone détaillée.
Pour désactiver la fonction Suivi du fond, appuyez
sur et déplacez la barre de zoom sur la zone de
votre choix à l'aide de
Pour activer la fonction Suivi du fond, déplacez la barre
de zoom vers le bas jusqu'à ce qu'elle atteigne le fond
et que le message " SUIVI FOND ON " s'affiche.
Si la fonction Suivi du fond est désactivée et si la
profondeur du fond entre dans les valeurs de la barre de
zoom, la fenêtre Zoom affichera le fond tant que sa
profondeur restera dans les valeurs de la barre de zoom.
Réglage de l'échelle du zoom
Pour augmenter le grossissement (réduire la barre de
zoom), appuyez sur . Pour diminuer le grossissement
(agrandir la barre de zoom), appuyez sur .
Vous pouvez également régler l'échelle du zoom à
partir de l'écran HISTORIQUE.
Reconnaître les espèces de poissons
Le signal ultrason émis par le capteur est réfléchi
par l'air contenu dans la vessie natatoire des
poissons. La taille et la forme de cette vessie variant
selon les espèces, l'intensité de l'écho renvoyé sera
donc différente d'une espèce à l'autre.
Grâce à un affichage haute définition, la fenêtre
Sonar des FISH 4100 et 4150 peut afficher 70 niveaux
d'intensité, ce qui en fait un outil d'une très grande
précision.
Lorsque vous rencontrez un banc de poissons, notez
l'espèce des poissons pêchés et l'intensité des
échos qu'ils renvoient sur la fenêtre Sonar. Ainsi,
NAVMAN
ou de .
Echo court et intense
(ex. poisson) ; il
clignote lorsque le
signal ultrason atteint le
poisson.
Echo long et intense
(ex. fond)
Indicateur de dégradé
FISH 4100 Notice de montage et d'utilisation
