Sommaire des Matières pour Atlantis B009

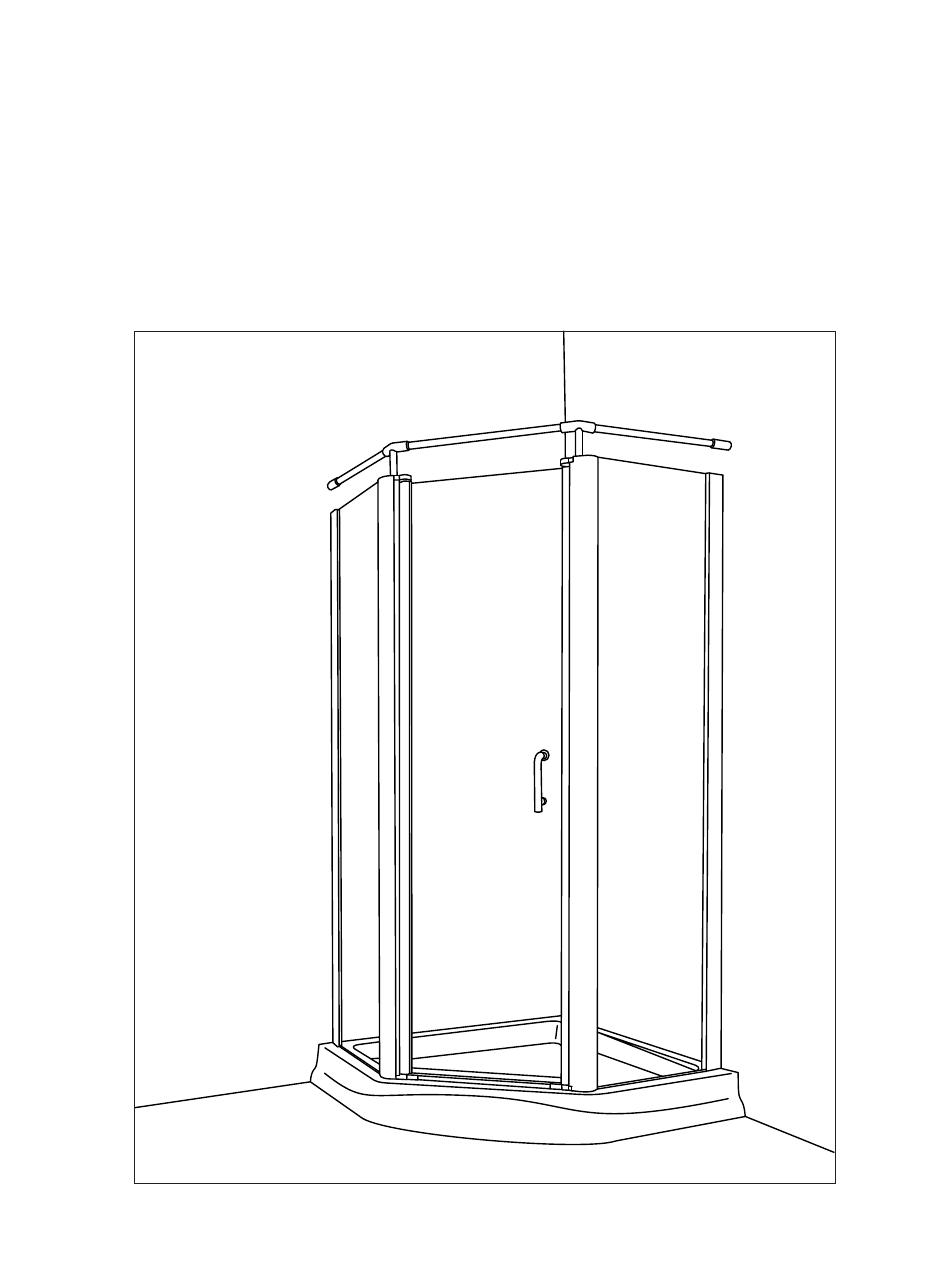

- Page 1 PORTE DE DOUCHE NÉO-ANGLE / NEO ANGLE SHOWER DOOR GUIDE D’ INSTALLATION / INSTRUCTION MANUAL B009 Portes de douche pivotantes neo-angle | Neo-angle shower doors...
-
Page 2: Installation Sur Les Tuiles En Céramique
LIRE ATTENTIVEMENT AVANT DE COMMENCER READ CAREFULLY AND COMPLETELY BEFORE PROCEEDING IL EST RECOMMANDÉ DE PORTER DES LUNETTES DE SÉCURITÉ EN TOUT TEMPS LORS DE L’INSTALLATION IT IS RECOMMENDED THAT YOU WEAR SAFETY GLASSES AT ALL TIMES DURING INSTALLATION INSTALLATION SUR LES TUILES EN CÉRAMIQUE Si votre porte de douche est installée sur des tuiles en céramique, les tuiles doivent être prolongées complètement sous les jambages muraux. - Page 3 Please keep this manual and product code number for future reference and replacement parts ordering if necessary . Veuillez conserver ce manuel et le code de produit pour votre référence future et au besoin la commandent les pièces de rechange.
- Page 4 LISTE DES PIÈCES ET DE LA QUINCAILLERIE / PACKAGING CHECK LIST & HARDWARE BARRE DE SUPPORT LATÉRALE (2) PANNEAU DE PORTE (1) DOOR PANEL (1) SIDE SUPPORT BAR (2) ENS. DE POIGNÉE (1) SET OF HANDLES (1) CONNECTEUR 135° (2) PANNEAU FIXE (2) FIXED PANEL (2) 135°...
- Page 5 GUIDE D’ INSTALLATION / INSTRUCTION MANUAL NOTE DÉCOUPER LE GABARIT APPROPRIÉ SUR L’ENDOS DE LA BOÎTE DE CARTON AVANT L’INSTALLATION NOTICE CUT-OUT APPROPRIATE TEMPLATE ON THE BACK OF THE CARTON BOX BEFORE SHOWER INSTALLATION Étape / Step BOÎTE DE CARTON CARTON BOX Étape / Step GABARIT...
- Page 6 GUIDE D’ INSTALLATION / INSTRUCTION MANUAL TROU = 1/4’’ NOTE HOLE = 1/4’’ UTILISER LE GABARIT POUR LOCALISER LE JAMBAGE SUR LA BASE NOTE USE TEMPLATE TO LOCATE WALL JAMB POSITION ON THE BASE Étape / Step JAMBAGE (2) WALL JAMB (2) Étape / Step CHEVILLE (8) WALL PLUG (8)
- Page 7 GUIDE D’ INSTALLATION / INSTRUCTION MANUAL Étape / Step Étape / Step BARRE DE SUPPORT COURTE (2) + VIS 5/16” LG (4) PANNEAU FIXE (2) FIXED PANEL (2) SHORT SUPPORT BAR (2) + SCREW 5/16” LG (4) BARRE AIMENTÉE (1) DOOR PANEL SHUTTING BAR (1) PAGE 4...
-
Page 8: Panneau De Porte
GUIDE D’ INSTALLATION / INSTRUCTION MANUAL Étape / Step SUPPORT DE PIVOT (1) + VIS 1” LG (2) FEMALE PIVOT SUPPORT (1) + SCREW 1” LG (2) Étape / Step PANNEAU DE PORTE (1) DOOR PANEL (2) PAGE 5... - Page 9 GUIDE D’ INSTALLATION / INSTRUCTION MANUAL Étape / Step CONNECTEUR 135° (2) + BARRE DE SUPPORT CENTRALE & LATÉRALE (2) 135° CONNECTOR (2) + CENTER & SIDE SUPPORT BAR (2) NIVEAU LEVEL Étape / Step ENS. DE POIGNÉE (1) SET OF HANDLES (1) Étape / Step VIS 5/16”...
- Page 10 GUIDE D’ INSTALLATION / INSTRUCTION MANUAL Heures Hours Étape / Step CALFEUTRER L’EXTÉRIEUR SILICON SEAL EXTERIOR Étape / Step JOINT INFÉRIEUR (1) BOTTOM DOOR GASKET (1) INTÉRIEUR Étape / Step DE LA DOUCHE INTERIOR SHOWER SIDE SEUIL DE RÉTENTION (1) + CALFEUTREZ EN DESSOUS THRESHOLD (1) + SILICONE UNDERNEATH VUE DU HAUT TOP VIEW...
