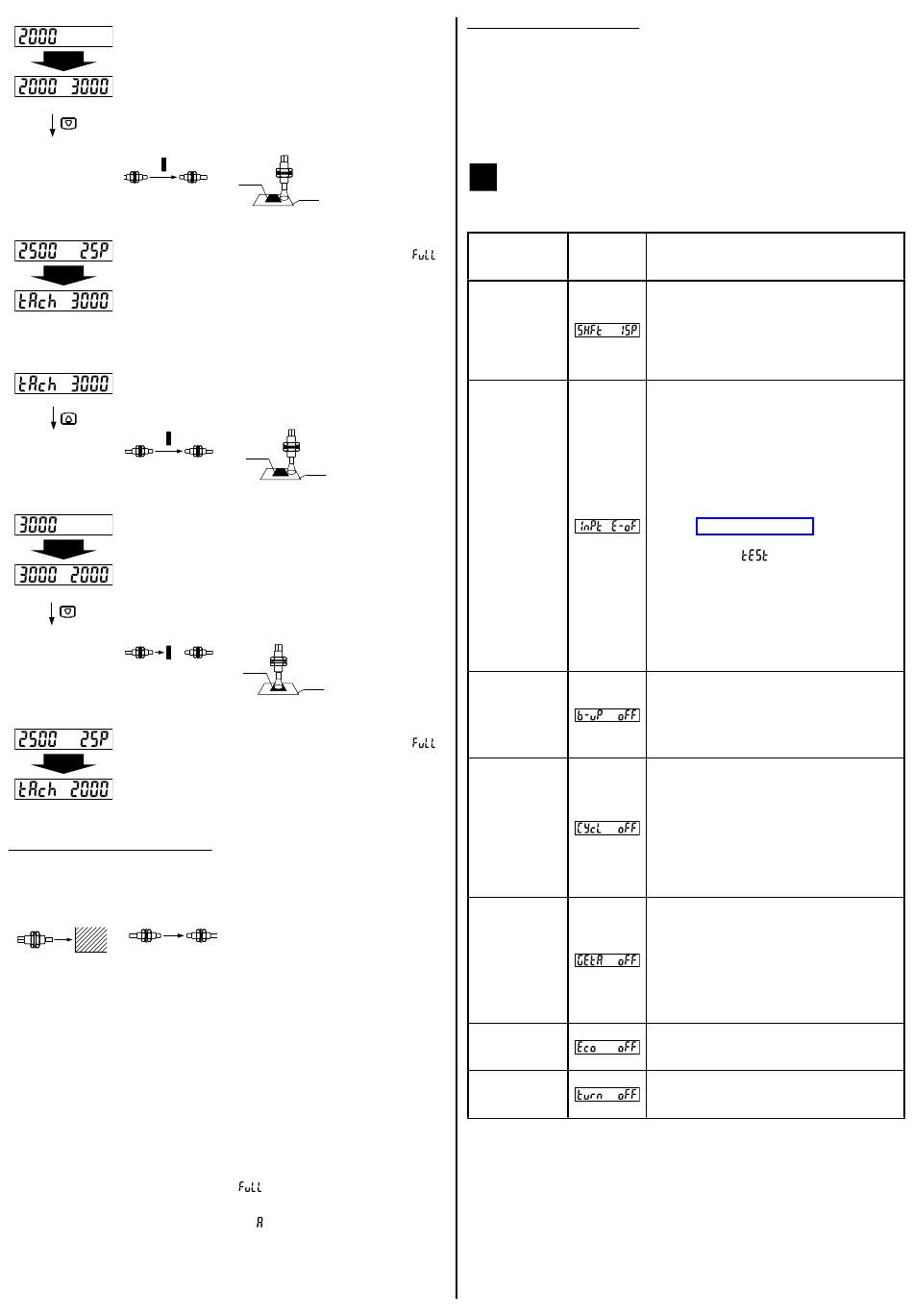

La première intensité de la lumière incidente est définie et affi-
chée en vert. L'affichage à LED rouges clignote et peut être
paramétré avec l'intensité de la lumière incidente sans objet.
Automatiquement
Pour annuler, appuyez sur <MODE>.
Enlevez l'objet et appuyez sur <OFF> pour terminer l'appren-
tissage en 2 étapes.
Version barrage
Lumière reçue
La marge entre la première et la deuxième intensité s'affiche
en rouge (P=%). Lorsque la marge est de 200% ou plus,
est affiché.
Automatiquement
Indicateur de sortie allumé lorque l'objet est absent
En mode apprentissage, appuyez sur <ON> lorsque l'objet
est absent pour définir la première intensité de la lumière
incidente.
Version barrage
Lumière reçue
La première intensité de la lumière incidente est définie et affi-
chée en vert. L'affichage à LED rouges clignote et peut être
paramétré avec l'intensité de la lumière incidente en présence
Automatiquement
de l'objet.
Pour annuler, appuyez sur <MODE>.
Placez l'objet pour qu'il soit détecté et appuyez sur <OFF>
pour terminer l'apprentissage en 2 étapes.
Version barrage
Lumière
interrompue
La marge entre la première et la deuxième intensité s'affiche
en rouge (P=%). Lorsque la marge est de 200% ou plus,
est affiché.
Automatiquement
apprentissage de la valeur limite
L'apprentissage de la valeur limite est utilisée pour paramétrer le seuil de
commutation uniquement lorsque l'objet est absent, c.-à-d. lorsque la
lumière incidente est stable.
Version détection directe
Version barrage
Arrière-plan
Cette méthode est utilisée pour détecter des objets avec arrière-plan ou
des petits objets.
En mode apprentissage :
●
Pour la version barrage, appuyez sur <OFF>. Lorsque l'intensité de
référence est affichée en vert et les LED rouges clignotent, appuyez à
nouveau sur <OFF>.
La valeur offset est ajoutée à cette valeur.
●
Pour la version à détection directe, appuyez sur <ON>. Lorsque l'in-
tensité de référence est affichée en vert et les LED rouges clignotent,
appuyez à nouveau sur <ON>.
La valeur offset est soustraite de cette valeur.
Lorsque le paramétrage est terminé, le seuil de commutation s'affiche en
vert et la valeur offset s'affiche brièvement en rouge, par ex. 15P = 15%.
Lorsque la marge est de 200% ou plus,
peut être paramétrée en Mode Pro.
Lorsque vous sélectionnez "Automatique" ( ) pour le niveau d'émission,
l'intensité de la lumière adaptée est paramétrée automatiquement.
Version détection directe
Marque
Base
Lumière interrompue
Version détection directe
Marque
Base
Lumière interrompue
Version détection directe
Marque
Base
Lumière reçue
est affiché. La valeur offset
Apprentissage automatique
L'apprentissage automatique permet de paramétrer le seuil de commutation
sans arrêter la chaîne de fabrication.
En mode apprentissage, appuyez sur <ON> ou <OFF> et maintenez la
touche enfoncée. Après 2s, "Auto" s'affiche en vert et le capteur commence
à échantillonner l'intensité de la lumière incidente. Le seuil de commutation
est défini lorsque vous relâchez la touche <ON> ou <OFF>.
9
Mode Pro
En mode RUN, appuyez sur <MODE> pendant 4s pour sélectionner le
mode PRO.
Paramé-
elément
trage par
défaut
Valeur offset
Entrée externe
Sauvegarde du
seuil de commu-
tation (nota 2)
Cycle d'actuali-
sation du seuil
de commutation
(nota 3)
Fonction GETA
(nota 4, 5)
Mode ECO
Inversion de
l'affichage numé-
rique
4
description
Pour l'apprentissage de la valeur limite (+, -) ou
le cycle d'actualisation du seuil de commutation,
vous pouvez décaler le seuil de commutation
de 0 à 80%.
Lorsque la valeur offset est paramétrée sur 0%,
l'intensité de la lumière incidente actuelle = seuil
de commutation.
Pour l'entrée externe, vous pouvez sélection-
ner :
●
Emission interrompue
●
Apprentissage en 2 étapes
●
Apprentissage de la valeur limite
●
Apprentissage automatique
●
Mode ECO (nota 1)
●
Test d'intensité de la lumière incidente
Pour connaître les différences entre les
unités conventionnelles et perfectionnées,
voir Versions d'unitÉs.
Si vous avez sélectionné test d'intensité de la
lumière incidente
, la sortie est activée/dé-
sactivée toutes les 100ms lorsque la différence
entre l'intensité de la lumière incidente et le seuil
de commutation est inférieure à la moitié de la
valeur offset.
Par exemple, la valeur offset est paramétrée à
20%. La différence entre l'intensité de la lumière
incidente (par ex. 1000) et le seuil de commuta-
tion (par ex. 1050) est inférieure à 10%.
Le seuil de commutation paramétré par appren-
tissage en 2 étapes, apprentissage de la valeur
limite, apprentissage automatique via l'entrée
externe, est sauvegardé. Si vous sélectionnez
"Automatique" pour le niveau d'émission, ce der-
nier est également sauvegardé.
L'intensité de la lumière incidente peut être
supervisée pour le cycle indiqué, par exemple
lorsque l'intensité de la lumière incidente est
susceptible de varier.
Lorsque le cycle d'actualisation du seuil de com-
mutation est paramétré, le seuil de commutation
est ajusté en fonction de la valeur offset basée
sur l'intensité de la lumière incidente détectée.
Cependant, le seuil de commutation n'est pas
sauvegardé.
Les variations peuvent être réduites en affectant
une valeur à l'intensité de la lumière incidente
actuelle pour chaque amplificateur. Par exem-
ple, lorsque la valeur paramétrée est de 2000
et l'intensité de la lumière incidente de 1500, la
fonction GETA définit l'intensité de la lumière
incidente sur 2000.
Vous pouvez définir des valeurs par pas de 100
de 0 à 2000.
Lorsque le mode ECO est activé, l'affichage
s'éteint après 20s en mode RUN. Pour réactiver
l'affichage, appuyez sur une touche pendant 2s.
L'affichage numérique s'inverse.
