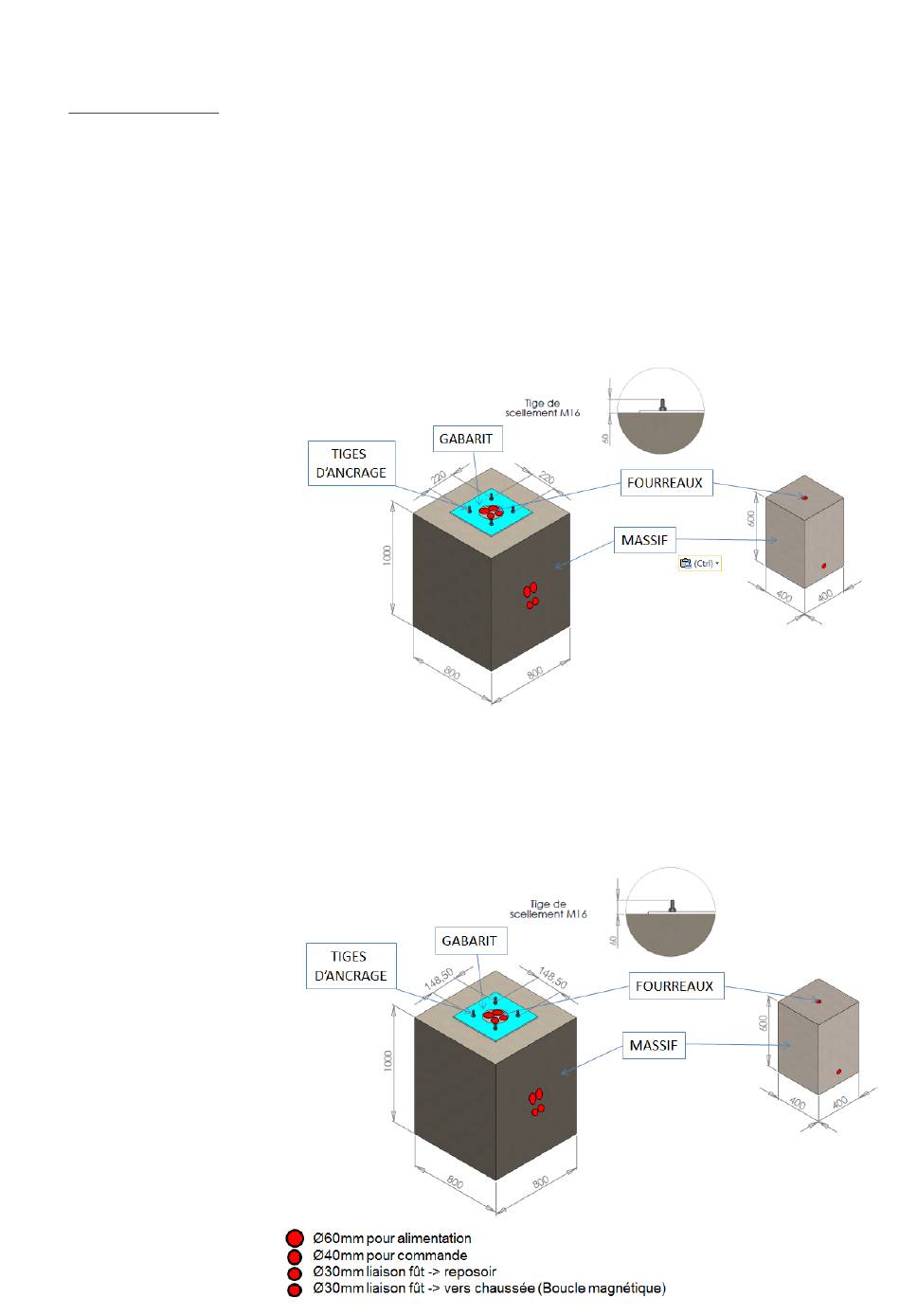

Génie civil :
Réalisation d'un massif béton 800x800x1000mm pour le fût de la barrière et 400x400x600 pour le
reposoir suivant les recommandations ci-dessous.
Il devra être réalisé dans les règles de l'art pour que la barrière soit correctement installée.
Le massif doit être parfaitement horizontal et placer au minimum au niveau du sol fini.
Les fourreaux doivent arriver au milieu de la barrière (2x Ø60mm maxi)
Un gabarit de scellement peut être fourni, il permettra de fixer plus facilement la barrière avec les
4 tiges d'ancrage 16x250mm.
Il faut laisser dépasser les tiges d'ancrage de 60mm (voir ci-dessous).
4.1
Gabarit
standard
4.2
Gabarit de rotation
DOSSIER INSTALLATION & MAINTENANCE lba86
