APV
APV_CPV_FR-3_112017.indd
19.6
19.7
19.5
19.4
circlip
supérieur
Vanne de maintien de pression à membrane
DELTA CPV
Manuel d`instructions: FR - rev. 3
11.
Instructions de démontage/montage
11.4.
Démontage du booster

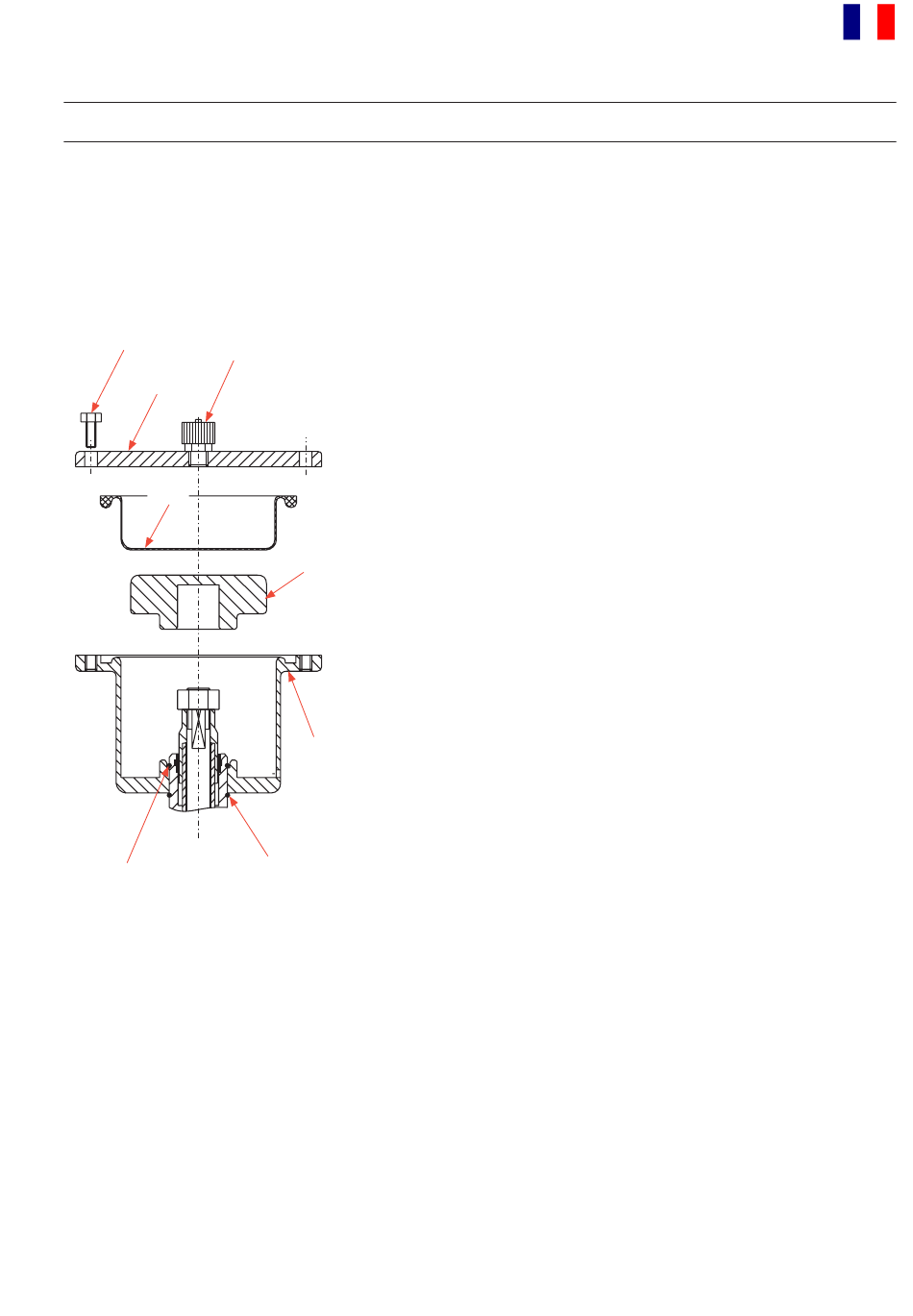

Les numéros de code se réfèrent aux dessins de pièces
détachées RN 01.177
1. Dépressurizer la ligne de produit et l`alimentation d`air.
2. Démonter la ligne d`air en (9, 19.7).
3. Enlever les vis hexagonales (19.6).
4. Démonter le couvercle de corps (19.5), la membrane (19.4) et le
piston (19.3).
5. Presser le circlip inférieur (19.1) vers le bas et le sortir de la gorge.
6. Pousser le corps-booster vers le bas et enlever le circlip supérieur.
7. Démonter le corps-booster vers le haut.
11.5.
Montage du booster
1. Monter le circlip inférieur jusqu`au tuyau de décharge de fuite, à
19.3
travers la gorge du palier. (La rondelle ne doit pas enclencher dans
la gorge.)
2. Placer le corps-booster (19.2) à travers la vis hexagonale (13).
3. Insérer le circlip supérieur dans la gorge.
4. Pousser le corps-booster en haut jusqu`il enclenche dans le circlip
supérieur.
5. Guider le circlip inférieur à travers le palier en haut. Enclencher le
19.2
circlip dans la gorge. (Le corps-booster est bien raccordé avec le
corps supérieur.)
6. Insérer le piston (19.3) et la membrane (19.4). Placer le couvercle
de corps sur la membrane et les serrer. La membrane doit
sensiblement enclencher dans la gorge.
19.1
circlip
7. Visser le couvercle de corps.
inférieur
11.6.
Reconstruction du type de vanne CPV - o au type de vanne
CPV - c ou vice versa
Afin de modifier le fonctionnement de la vanne, ne remplacer que
l`arbre de vanne (3 ou 4).
Voir démontage des pièces d`usure 11.2.
FR
12
