17.2.6 Raccordement de la tuyauterie de réfrigérant à l'unité intérieure
FAA71+100BUV1B
Système de climatiseur à deux blocs
4P654517-1 – 2021.03
a Coupez à angle droit.
b Retirez les bavures.
3 Retirez le raccord conique de la vanne d'arrêt et placez le raccord conique sur
le tuyau.

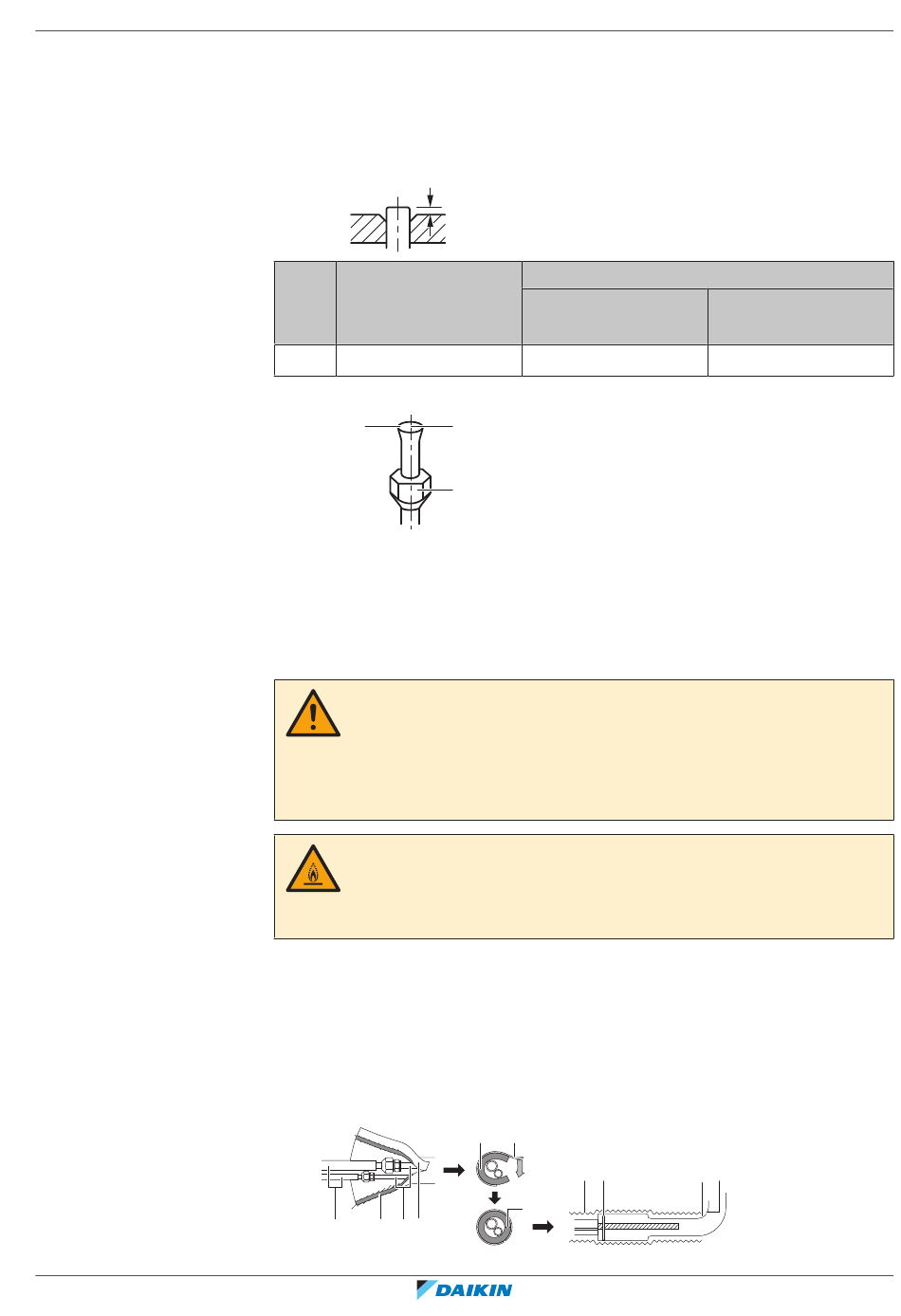

4 Évasez le tuyau. Procédez à l'évasement à l'emplacement exact indiqué sur la
figure suivante.
A
Outil d'évasement
pour R410A ou R32 (à
embrayage)
A 0~0,5 mm
5 Vérifiez que l'évasement est correctement effectué.
a
a La surface intérieure de l'évasement DOIT être impeccable.
b L'extrémité du tuyau DOIT être évasée de manière uniforme, en formant un cercle
parfait.
c Veillez à ce que l'écrou évasé soit installé.
MISE EN GARDE
Installez la tuyauterie ou les composants frigorifiques dans une position où il est peu
probable qu'ils soient exposés à une substance susceptible de corroder les
composants contenant du réfrigérant, à moins que les composants ne soient
fabriqués à partir de matériaux qui soient intrinsèquement résistants à la corrosion
ou qui soient convenablement protégés contre cette corrosion.
AVERTISSEMENT: MATÉRIAU LÉGÈREMENT INFLAMMABLE
Le réfrigérant R32 (le cas échéant) à l'intérieur de cette unité est légèrement
inflammable. Se référer aux spécifications de l'unité extérieure pour le type de
réfrigérant à utiliser.
▪ Longueur du tuyau. Maintenez la tuyauterie de réfrigérant la plus courte
possible.
1 Raccords évasés. Branchez le tuyau de réfrigérant à l'unité à l'aide des
raccords évasés.
2 Isolation. Isolez la tuyauterie de réfrigérant, le ruban isolant doit être
enveloppé depuis le coude en L jusqu'au bout à l'intérieur de l'unité comme
suit:
a b c d
17
|
Outil d'évasement classique
À embrayage
(type Ridgid)
1,0~1,5 mm
b
c
b d
e f
i
Installation de la tuyauterie
À écrou à oreilles
(type Imperial)
1,5~2,0 mm
g h
Guide de référence de l'installateur et de l'utilisateur
71
