Mise en place ou remplacement
de la lampe
Assurez-vous toujours que l'alimentation
secteur du luminaire Hublot est coupée avant de
remplacer la lampe.
• Laissez refroidir la lampe.
• Retirez le hublot.
• Retirez la lampe défaillante et remplacez-la par
une nouvelle lampe (à incandescence 60 watts,
culot E27). Replacez le hublot.
Test et réglages
Lors de la mise sous tension, le projecteur est
activé pendant 1 minute. Après cette phase de
démarrage, le projecteur et son détecteur sont
opérationnels.
Le détecteur est prêt a être testé. Il doit ensuite
être réglé pour son fonctionnement automatique.
Procédure de test du détecteur
• Mettez le détecteur dans le mode test.
• Avec ces réglages tout passage dans la zone
de détection va commander l'éclairage durant
5 secondes.
• Orientez la tête
horizontalement de façon à
couvrir la zone de détection.
Réglage du fonctionnement automatique
• Réglage du seuil crépusculaire
Pour un fonctionnement de nuit uniquement,
tournez le potentiomètre vers la gauche.
Tournez le potentiomètre vers la droite pour
obtenir un fonctionnement du détecteur le
jour et la nuit.
• Réglage de la durée de fonctionnement
La durée de fonctionnement peut être ajustée
avec le potentiomètre.
La durée mini. (5 secondes) de fonctionnement
est obtenue en tournant le potentiomètre en
butée gauche. En butée droite, la durée de
fonctionnement sera de 5 minutes.
TIME
2
Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com

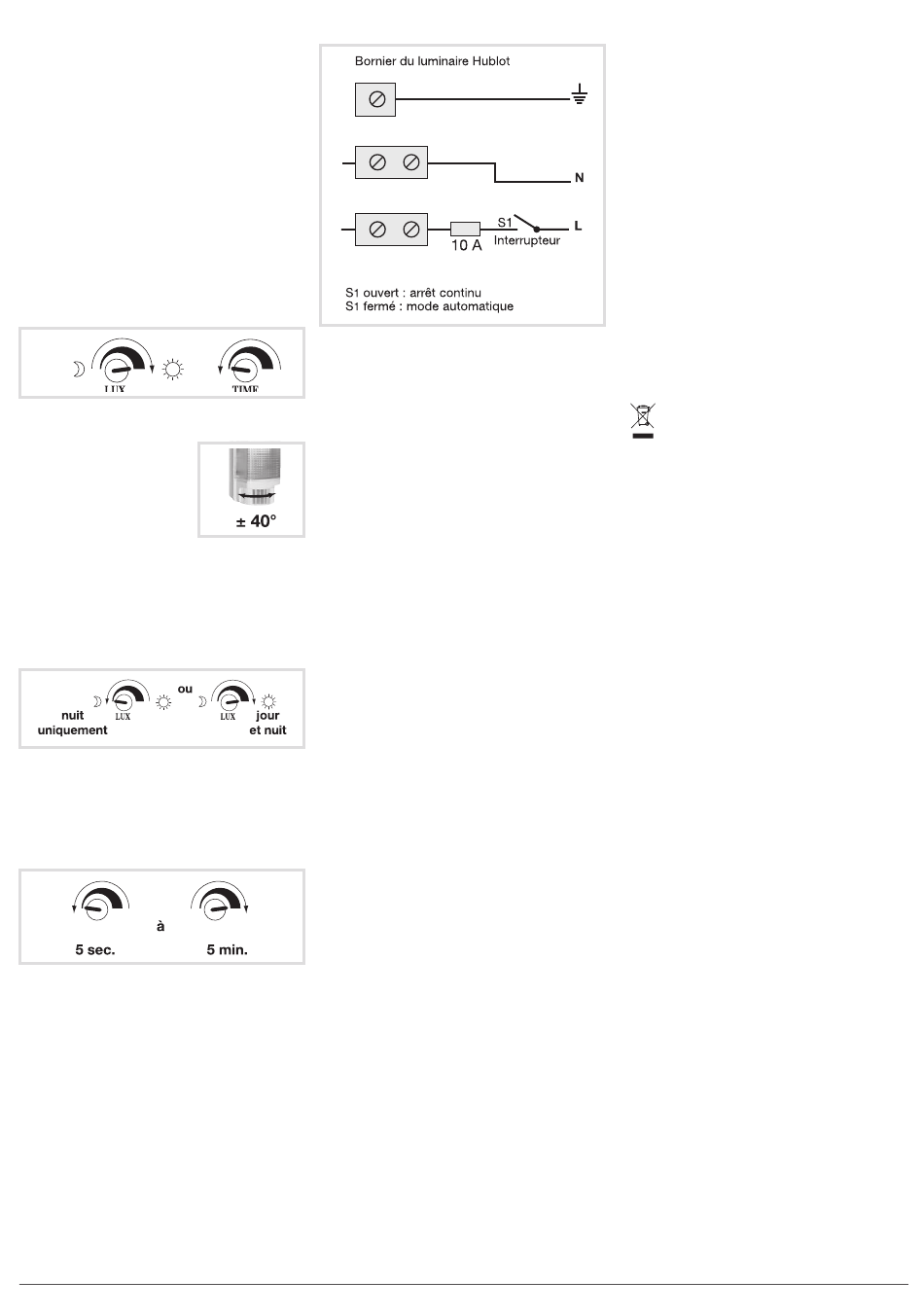

Schéma de raccordement
Que faire si... ?
• La lampe s'allume intempestivement :
Il y a une activité permanente de sources
de chaleur dans la zone de détection (arbres,
buissons agités par le vent ou présence
d'animaux dans la zone de détection).
- Limitez la portée du détecteur en modifiant
son inclinaison ou par clipsage des lamelles
d'occultation sur l'optique ou réduire la
sensibilité à l'aide du bouton de réglage.
Rayonnement solaire direct sur la lentille du
détecteur.
- Protégez la lentille contre le rayonnement solaire
direct.
Le détecteur est placé au dessus d'une grille
d'aération.
- Modifiez l'emplacement du détecteur.
• La portée du détecteur est trop faible :
la hauteur d'installation du détecteur n'est pas
optimale (trop haut ou trop bas).
- Modifiez la hauteur d'installation (2,5mètres est
optimal).
Terrain en pente.
- Modifiez l'inclinaison du détecteur.
• Pas de détection à l'approche d'un véhicule
ou d'une personne :
le moteur du véhicule n'est pas encore chaud
(faible rayonnement de chaleur).
Les personnes se déplacent directement vers
le détecteur.
- Installez le détecteur de manière à ce que
la zone de détection soit franchie
transversalement.
TIME
Caractéristiques techniques
Tension d'alimentation :
Fréquence :
Protection obligatoire :
ou disjoncteur 10 A courbe C ou courbe B
Classe d'isolation :
Câble préconisé :
Lampe préconisée :
60W incandescence
(75Wmax.) culot E27,
(ne pas utiliser de lampe à économie d'énergie)
Raccordement par bornes
à vis ø des conducteurs :
Indice de protection :
Température de fonctionnement : –20 °C à + 50 °C
Température de stockage :
Dimensions (L x l x p) :
250 x 112 x 110mm
Distance de détection frontale (à 20 °C) :
Distance de détection latérale (à 20 °C) :
Réglage de la tête de détection :
Réglage du seuil crépusculaire :
Réglage de la durée de fonctionnement:
Accessoires de fixation :
Comment éliminer ce produit
(déchets d'équipements électriques
et électroniques).
(Applicable dans les pays de l'Union Européenne et aux autres
pays européens disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documentation indique qu'il ne
doit pas être éliminé en fin de vie avec les autres déchets ménagers.
L'élimination incontrôlée des déchets pouvant porter préjudice à
l'environnement ou à la santé humaine, veuillez le séparer des
autres types de déchets et le recycler de façon responsable. Vous
favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant
vendu le produit ou à se renseigner auprès de leur mairie pour
savoir où et comment ils peuvent se débarrasser de ce produit afin
qu'il soit recyclé en respectant l'environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à
consulter les conditions de leur contrat de vente. Ce produit ne doit
pas être éliminé avec les autres déchets commerciaux.
å
Utilisable partout en Europe
Hager 09.17 - 6LE004150A
230V~ +10/-15%
240V~+/-6%
50 Hz
Fusible 10 A gG/gI
II
U1000RO2V3G1.5
1 à 1,5mm2
IP44
–20 °C à + 60 °C
8 m.
4 m.
± 40°
horizontalement
5 à 2000 Lux
5 sec.
à 5min.
inclus
et en Suisse
