• L'installation doit être réalisée par un technicien compétent et dans le respect rigoureux
des consignes de sécurité, surtout en ce qui concerne les connexions électriques.
• En amont du récepteur, prévoir un interrupteur bipolaire automatique pour la protection
contre les courts-circuits avec une distance d'ouverture des contacts d'au moins 3 mm.
• Si le fil blanc n'est pas utilisé il doit toujours être isolé. Il est dangereux de toucher le fil
blanc quand le moteur est connecté à l'électricité.
Commutateur
CONSIGNES DE SÉCURITÉ
CONNEXIONS ÉLECTRIQUES

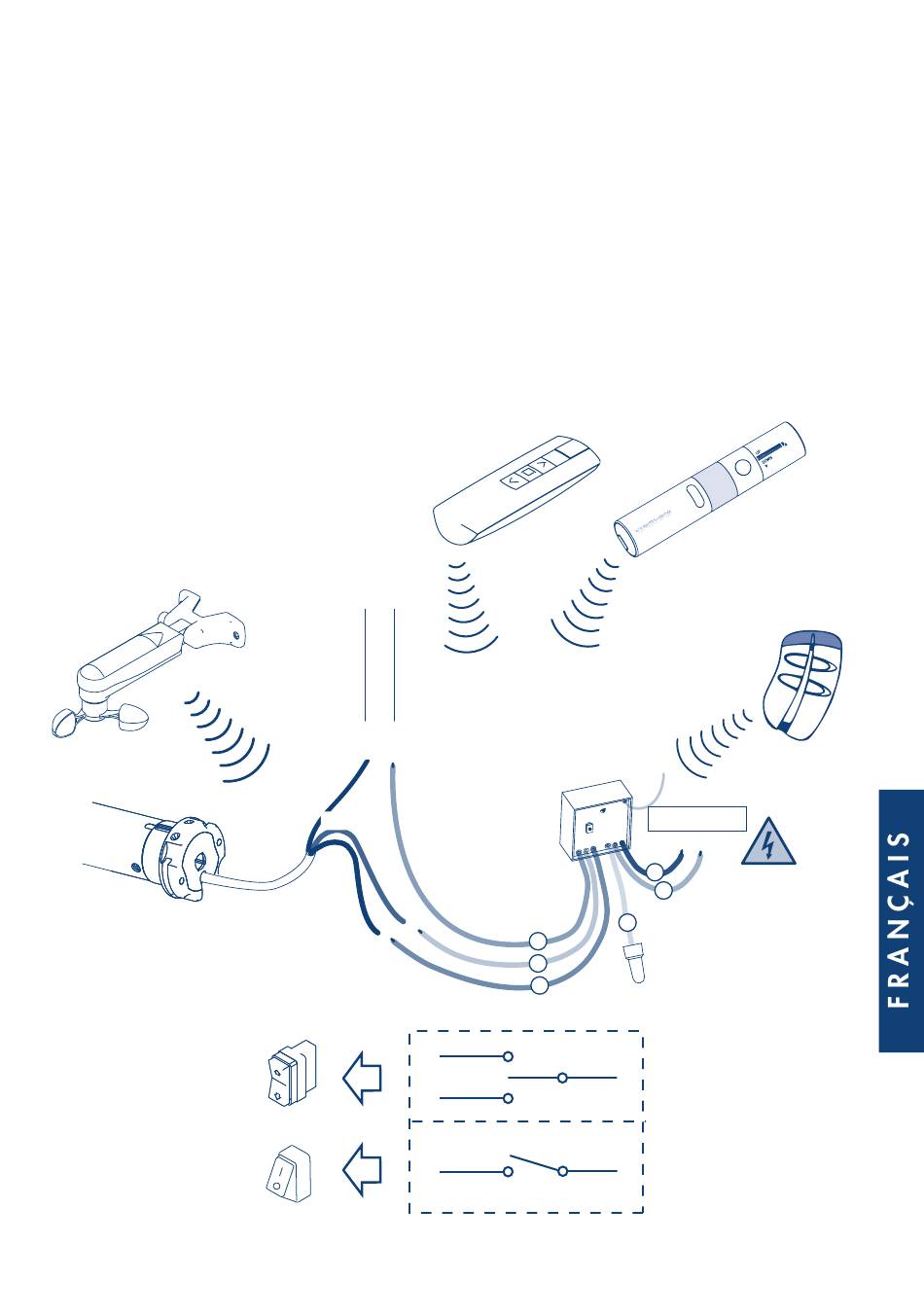

RX MINI Cod. A510036
N L
2
6
Commun
Montée
Descente
Bouton
Câblage pour commande filaire en option
Série SKIPPER
6
5
4
1
2
1
55
Série GIRO
Émetteur à 4 canaux
indépendants A530058
230 V 50 Hz
L N
1
2
1 MARRON - PHASE
3
2 BLEU - NEUTRE
3 BLANC - COMMANDE
FILAIRE EN
OPTION
4 VERT - SORTIE
3
DESCENTE
5 JAUNE - SORTIE
MONTÉE
3
6 ROUGE - COMMUN
