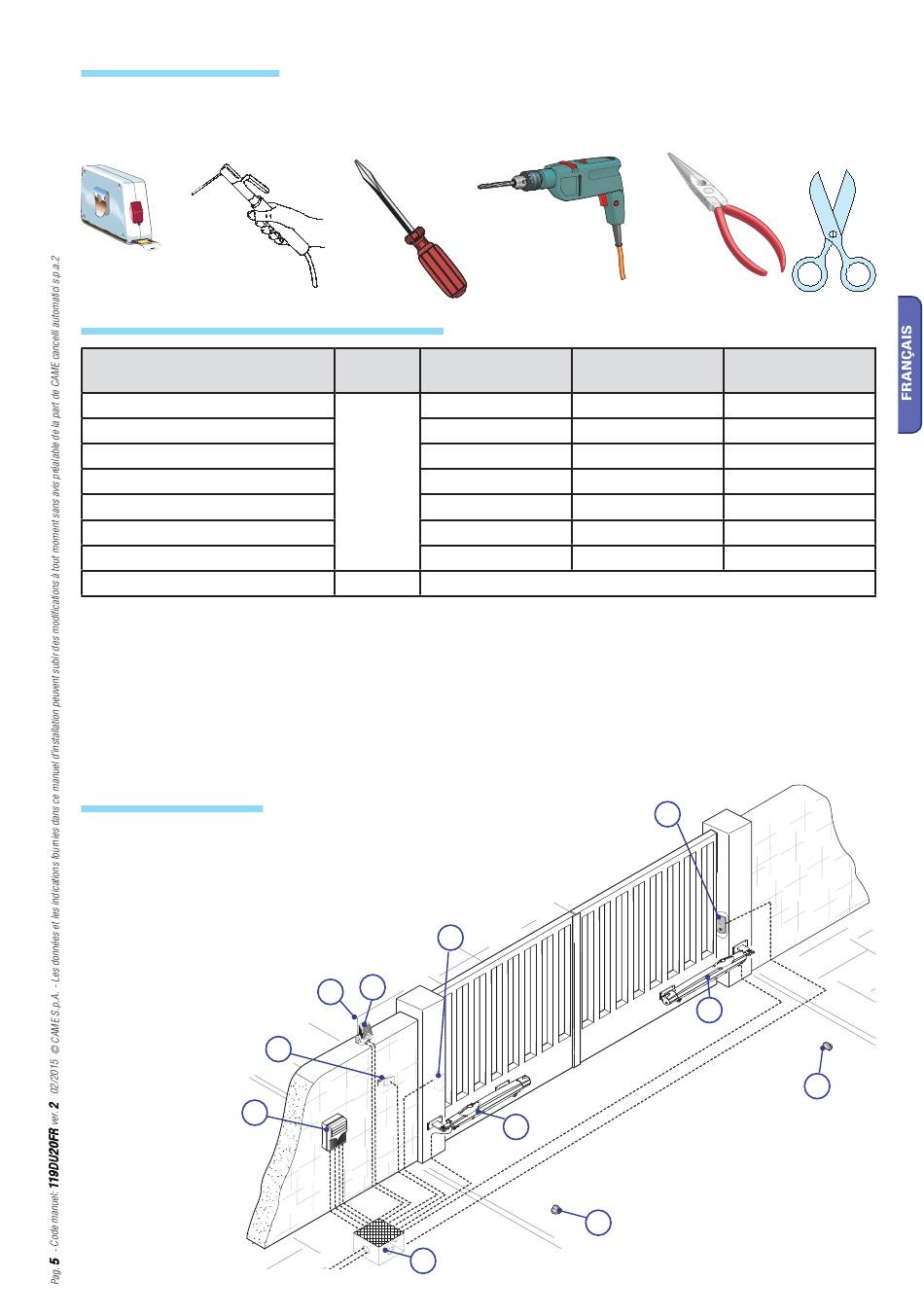

5.2 Outils et matériel
Assurez-vous d'avoir tous les outils et le matériel nécessaire pour effectuer le montage de l'automatisme en toute sécurité et
conformément aux normes en vigueur. Sur la planche, quelques exemples de matériel pour l'installateur.
5.3 Types de câbles et épaisseurs minimales
Branchements
Alimentation armoire 230V
Alimentation moteur 24V
Clignotant
Émetteurs photocellules
Récepteurs photocellules
Alimentation accessoires
Dispositifs de commande et de sécurité
Antenne
N.B. Au cas où les câbles auraient une longueur différente de celle prévue dans le tableau, on détermine la section des câbles sur la
base de l'absorption effective des dispositifs branchés en suivant les prescriptions indiquées dans la normative CEI EN 60204-1.
Pour les branchements qui prévoient plusieurs charges sur la même ligne (séquentiels), il faut revoir les dimensions indiquées sur le
tableau sur la base des absorptions et des distances effectives. Pour les branchements de produits qui ne sont pas présents sur ce
manuel la documentation de référence est celle qui est fournie avec lesdits produits.

5.4 Installation Type

1) Automatisme de A1824
2) Armoire de commande
3) Antenne de réception
4) Clignotant de signalisation
5) Sélecteur
6) Photocellules
7) Boîte de dérivation pour connexions
8) Butées d'arrêt mécanique.
2
Type de Longueur câble
câble
FROR CEI
20-22
CEI EN
50267-2-1
RG58
6
4
3
5
7
Longueur câble
1 < 10 m 10 < 20 m
2
3G x 1,5 mm 3G x 2,5 mm
2
3 x 1 mm 3 x 1,5 mm
2
2 x 0,5 mm 2 x 1 mm
2
2 x 0,5 mm 2 x 0.5 mm
2
4 x 0,5 mm 4 x 0,5 mm
2
2 x 0,5 mm 2 x 0,5 mm
2
2 x 0,5 mm 2 x 0,5 mm
max. 10 m
1
8
Longueur câble
20 < 30 m
2 2
3G x 4 mm
2 2
3 x 2,5 mm
2 2
2 x 1,5 mm
2 2
2 x 0,5 mm
2 2
4 x 0,5 mm
2 2
2 x 1 mm
2 2
2 x 0,5 mm
6
1
8
