Fuite 10
5.1 Remplacement du capteur
Les capteurs de remplacement sont classés en usine en fonction de leur sensibilité
et sont expédiés avec une résistance adaptée qui garantit que le capteur
fonctionnera correctement lorsqu'il est installé dans votre instrument. Il est
important que le capteur et sa résistance soient utilisés ensemble – NE PAS
mélanger les résistances et les capteurs.
Éléments requis :
•
Tournevis à lame plate petite et moyenne
•
Coupe-fil
•
Capteur de remplacement avec résistance adaptée (P/N 0019-0398)
Procédure:
1.
Éteignez l'instrument.
2.
Retirez le capteur de sa prise à l'aide d'un petit tournevis à lame plate (Fig 4)
et jetez-le.
3.
Retirez le couvercle de la batterie.
4.
Retirez l'ancienne résistance correspondante (Fig 5) et jetez-la.
5.
Localisez la résistance correspondante du nouveau capteur ; puis coupez et pliez
les fils de la résistance à l'aide des formes moulées dans le couvercle de la
batterie (Fig 6). Notez que si les fils de la résistance sont trop courts,
l'instrument peut ne pas fonctionner.
6.
Insérez une nouvelle résistance correspondante dans la carte de circuit imprimé
et branchez le nouveau capteur dans la prise à l'extrémité de la sonde. Notez que
les six broches du capteur et la prise sont symétriques et non détrompées,
permettant ainsi au capteur d'être branché de deux manières. La prise,
cependant, est câblée de manière à ce que le sens d'installation du capteur n'ait
pas d'importance.
7.
Installez le couvercle de la batterie.
8.
Testez la réponse de l'instrument (reportez-vous à la section 4.2).
Instruction 0019-9167

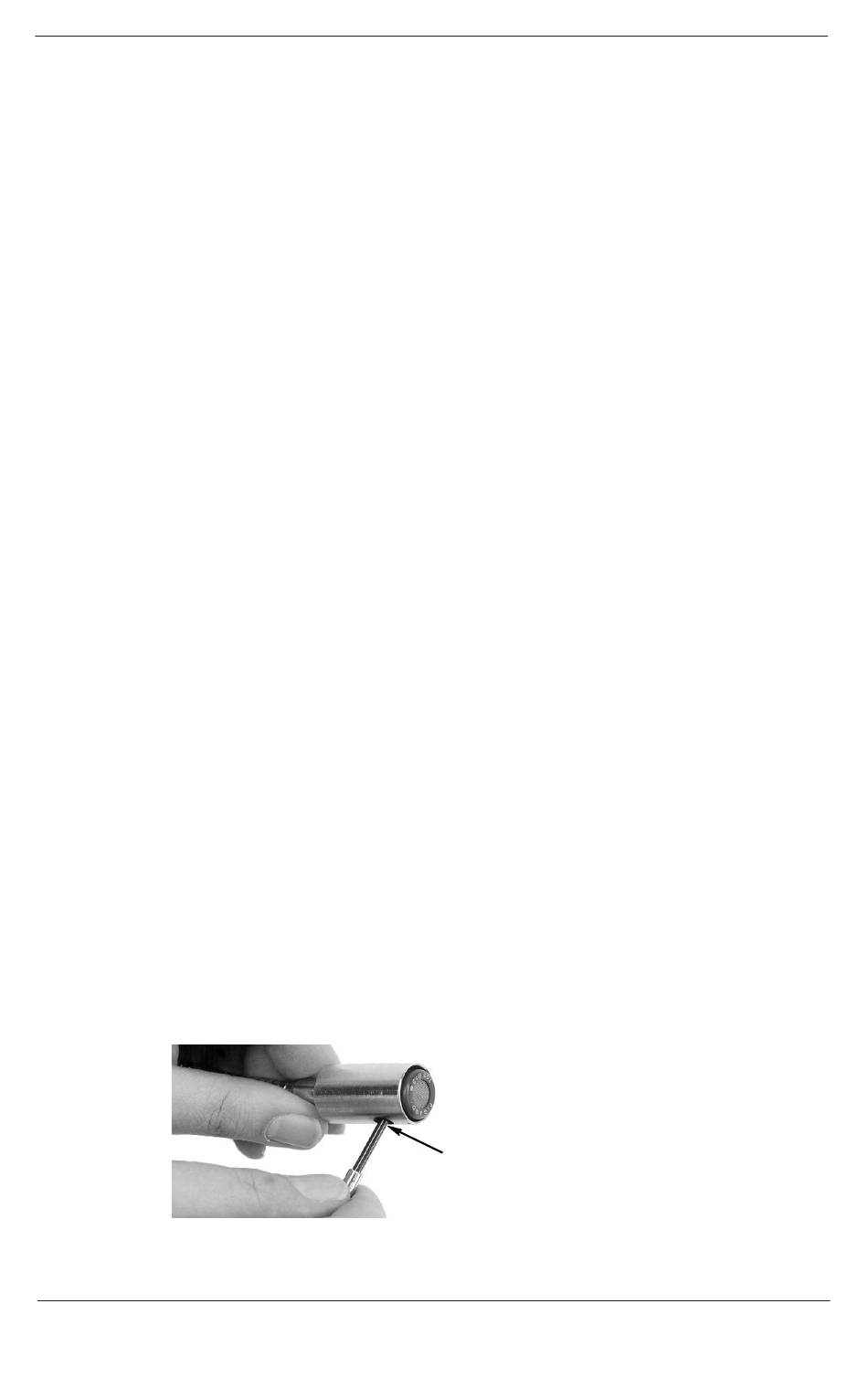

Figure 4. Retrait du capteur
Retirez le capteur de sa prise à
l'aide d'un petit tournevis à lame
plate inséré dans le trou d'accès.
Maintenance
8
