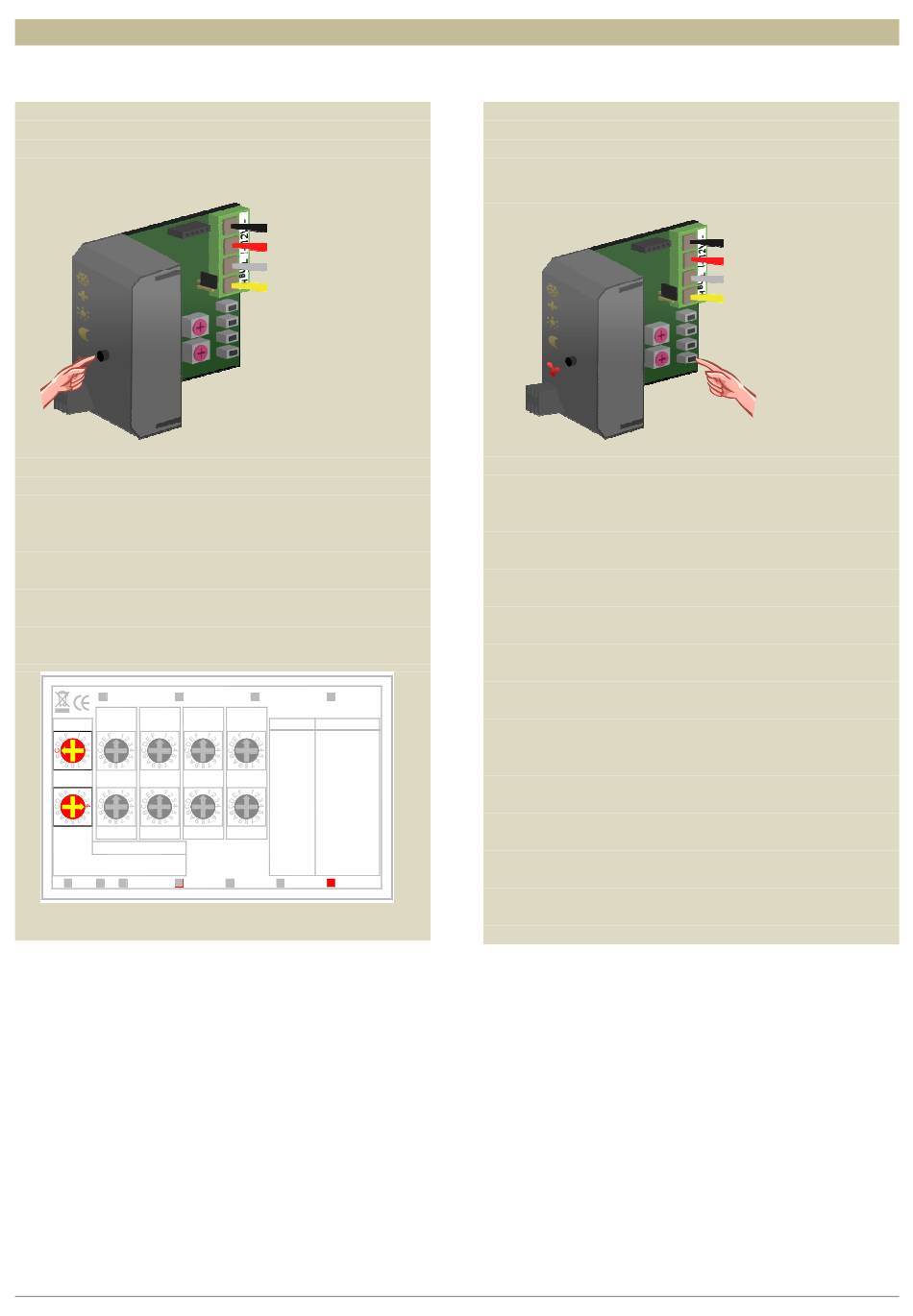

Attribution d'un canal relais pour le pilotage de la valve 2
Dans cet exemple, le deuxième module capteur pilote le canal relais 4 du premier module relais afin d'actionner la valve.
1. Placez le deuxième module capteur en mode antigel
en enfonçant le poussoir sur le panneau frontal
jusqu'à ce que toutes les LED soient éteintes.
2. Placez les sélecteurs MODE et TIME1 pour le canal
4 du premier module relais sur « 0 » (commande
momentanée).
3. Mémorisez l'adresse du module relais pour un
réadressage ultérieur.
4. Placez l'adresse du premier module relais sur « C4 ».
La LED « MODE 4 » clignote pour indiquer le mode
d'apprentissage du poussoir (PBM).
Out1 Out2
Mode/ Mode/ Mode/
Mode/
ADDR. ADDR. Time2 Time2 Time2 Time2
0 0 0
Time1 Time1 Time1
0 0 0
Learn CH1 CH2
Fx : OFF
x=CH1...4
Ex : ON
: : 9x :
Dx TGL Bx TG1 ST1
8x
Cx : PBM Ax : TG2 : ST2
ON Rx Tx Mode1
16
Out3 Out4
4 Channel relay module
Mode/
Time2 Time1 Mode/Time2
0 0 0:Moment Start-stop
1:5s Staircase
2:10s Non-Retrigger
3:15s Turn Off Delay
4:30s Turn On Delay
5:1' Trig Release
Time1
6:2' Blink
0 0
7:5' 5'
8:10' 10'
9:15' 15'
A:30' 30'
CH3 CH4
B:1h 1h
C:2h 2h
VMB4RY D:5h 5h
velleman E:1day 1day
F:Toggle Toggle
Mode2 Mode3 Mode4
Notice module de contrôle de température VMB1TC – version 3.0
5. Maintenez enfoncé le poussoir inférieur (HEAT) sur
le deuxième module capteur jusqu'à ce que le canal
relais soit actionné et que la LED rouge sur le module
capteur clignote.
6. Placez le premier module relais sur l'adresse
d'origine.
