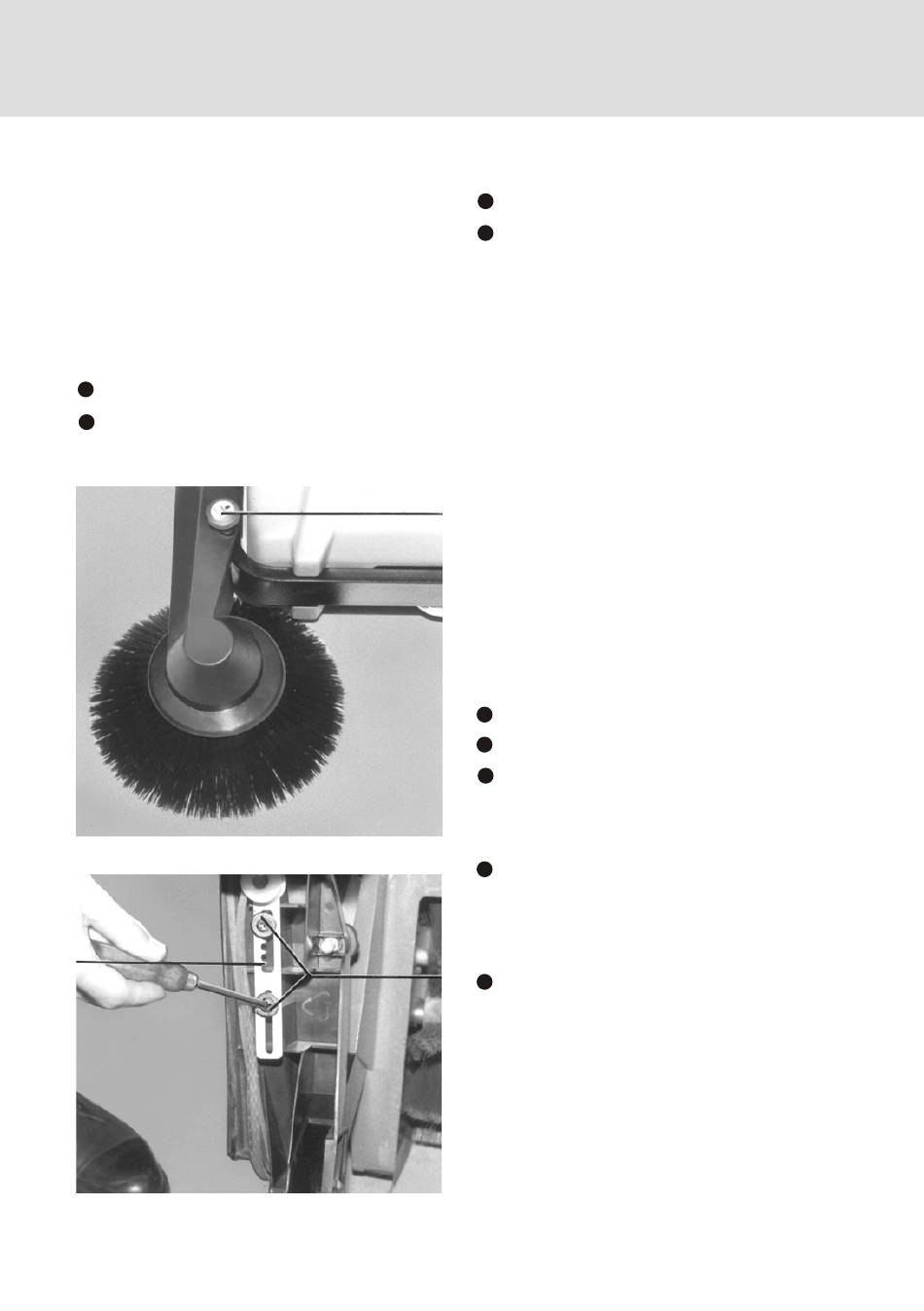

Brosse latérale
La brosse latérale est entraînée par la
roue droite par l'intermédiaire d'une
courroie trapézoïdale. Le rabais-
sement du bras porte-brosse provo-
que la tension de la courroie et établit
par conséquent l'accouplement.
Echange de la brosse latérale
Relever le bras porte-brosse
Dévisser de l'axe d'entaînement la
vis de blocage de la brosse (clé de
10 mm).
1
10
Mise en service
1
Tension de la courroie d'entraî-
nement de la brosse latérale
Pour la tension de la courroie, procé-
der comme suit:
A
2
B
Ôter la brosse latérale
Positionner la nouvelle brosse sur
l'axe d'entraînement et la fixer à
l'aide de la vis de bocage. Ne pas
serrer trop fortement la vis afin de ne
pas endommager le moyeu de la
brosse.
Remarque: Ajuster la position de la
brosse au sol à l'aide de la vis de
réglage (A1) de manière à ce que
s e u l e m e n t l e s 2 / 3 d e l a
circonférence avant de la brosse
viennent en application sur le sol.
Un contact trop important avec le sol
augmente la force de poussée
nécessaire et accélère l'usure de la
brosse.
Relever la brosse latérale
Dévisser de 5 mm env. les vis (B/2)l
Soulever le bras porte-roulette de
tension de la courroie (B/1) hors de
l'évidement situé dans la nervure
sur laquelle il repose.
Faire pivoter le bras porte-roulette
(B/1) vers l'extérieur de manière à
pouvoir le faire avancer d'un cran,
puis le remettre en position correcte
avant de resserrer les vis.
Rabaisser le bras porte-brosse et
contrôler la tension de la courroie.
La corriger si nécessaire.
Remarque: La tension de la cour-
roie doit seulement suffire à garantir
la transmission des forces. Une ten-
sion trop importante peut nuire à l'ef-
ficacité de balayage de la brosse,
exiger un plus gros effort de pous-
sée du balai mécanique et causer
une usure prématurée des organe s.
