IQL 15 +
MATERIEL
Unité
L'IQL15+ est un contrôleur d'unité terminale de petite taille
conçu pour être monté soit à l'extérieur des unités terminales,
soit à l'intérieur. Il peut être monté soit sur rail DIN soit avec
le 4 trous de fixations aux extrémités.
Alimentation
L'IQL15+ est disponible avec options d'alimentation 230 Vac
ou 24 Vac.
230 : Alimentation 230 Vac +15% -10%, 50/60 Hz,
consommation 13 VA, consommation interne 3 VA, la
consommation restante est requise pour les sorties triac 24 Vac
(vanne ou volet d'air) qui fournissent jusqu'à 400 mA d'intensité
maximum.
24VAC: Alimentation 24 Vac +ou-15%,10%, 50/60 Hz,
consommation 12,1 VA, consommation interne jusqu'à 2,5 VA,
la consommation restante est requise pour les sorties triac 24
Vac(vanne ou volet d'air) qui fournissent jusqu'à 400mA
maximum. Le neutre de l' alimentation 24 Vac doit être
raccordé à la terre au secondaire du transformateur. Le neutre
Le neutre de l'alimentation ac est raccordé à la terre par
la
partie électronique de l' IQL. Plusieurs IQL peuvent être
alimentés en parallèle.
La borne de terre de l'alimentation de l'IQL est isolée du neutre
de l'alimentation et est raccordée au châssis, elle doit être
raccordé à la terre localement.
Note : L e c h a s s i s d e l ' IQL d o i t ê t r e .
!
r e l i é à l a t e r r e (via b o r n e d e t e r r e)
L'alimentation interne est protégée par un fusible thermique à
ré-enclenchement automatique de 500 mA.
Bouton de service
Il est utilisé lors de l'installation de l'IQL avec un outil de gestion
de réseau Lon. Ceci est nécessaire uniquement dans les cas
décrits dans la section Intégration Lon ci-après. L'outil
demandera d'être informé de la présence de l'IQL lors du
processus de l'installation ; procéder en appuyant sur le bouton
« Service ».
Le fait d'appuyer sur ce bouton génère, également, un
message d'alarme qui est envoyé par le LINC à l'adresse cible
(si configurée) qui identifie l'IQL par le moyen de son neuron
ID; ceci peut être utilisé pour trouver l'adresse de l'appareil et le
numéro de réseau de l'IQL.
Lon
L'émetteur/récepteur LON incorporé utilise FTT (ou LPT)
possède les caractéristiques suivantes :
(1) Utilise la topologie bus libre permettant un câblage en
étoile, bus, ou boucle qui simplifie l'installation et
rend facile l'extension du réseau.
(2)
Le bus utilise deux fils (torsadés) lesquels sont non-
polarisés et ne nécessitent aucun blindage.
(3)
Le FTT est à 78 k baud.
(4)
Le Lon
FTT peut déjà exister dans un bâtiment,
donc le système Trend est capable de se servir du
bus
déjà
existant,
d'installation.
Témoin LON OK
Il clignote toutes les 24 secondes durant la construction
du réseau propre d'un IQL, puis il reste allumé,
indiquant que l'IQL à réussi à communiquer avec au
moins un autre appareil Trend sur le Lon. Si l'IQL ne
reçoit aucun message, il clignotera une fois toutes les
secondes.
IQL 15 + CONTROLEUR LONMARK POUR UNITE TERMINALE - Fiche Technique TA 200341FRA Issue 2/B 11/03/04
réduisant
ainsi
le
coût
Sauvegarde
Les données (microprogramme, stratégie, paramètres,
données
enregistrées)
sont
mémoire flash non - volatile en cas de coupure d'
alimentation. La mémoire flash est écrite uniquement à
minuit ou après une écriture au module adresse. Afin
de prolonger la durée de vie de la mémoire flash, toute
modification de la stratégie devrait être terminée par
une écriture au module adresse en text comm R(z=1)
pour enregistrer immédiatement les modifications dans
la mémoire flash et faire un reset de l'IQL.Tout autre
changement de paramètres doit être terminée par une
écriture en text comm R(z=0) pour enregistrer les
modifications dans la mémoire flash.

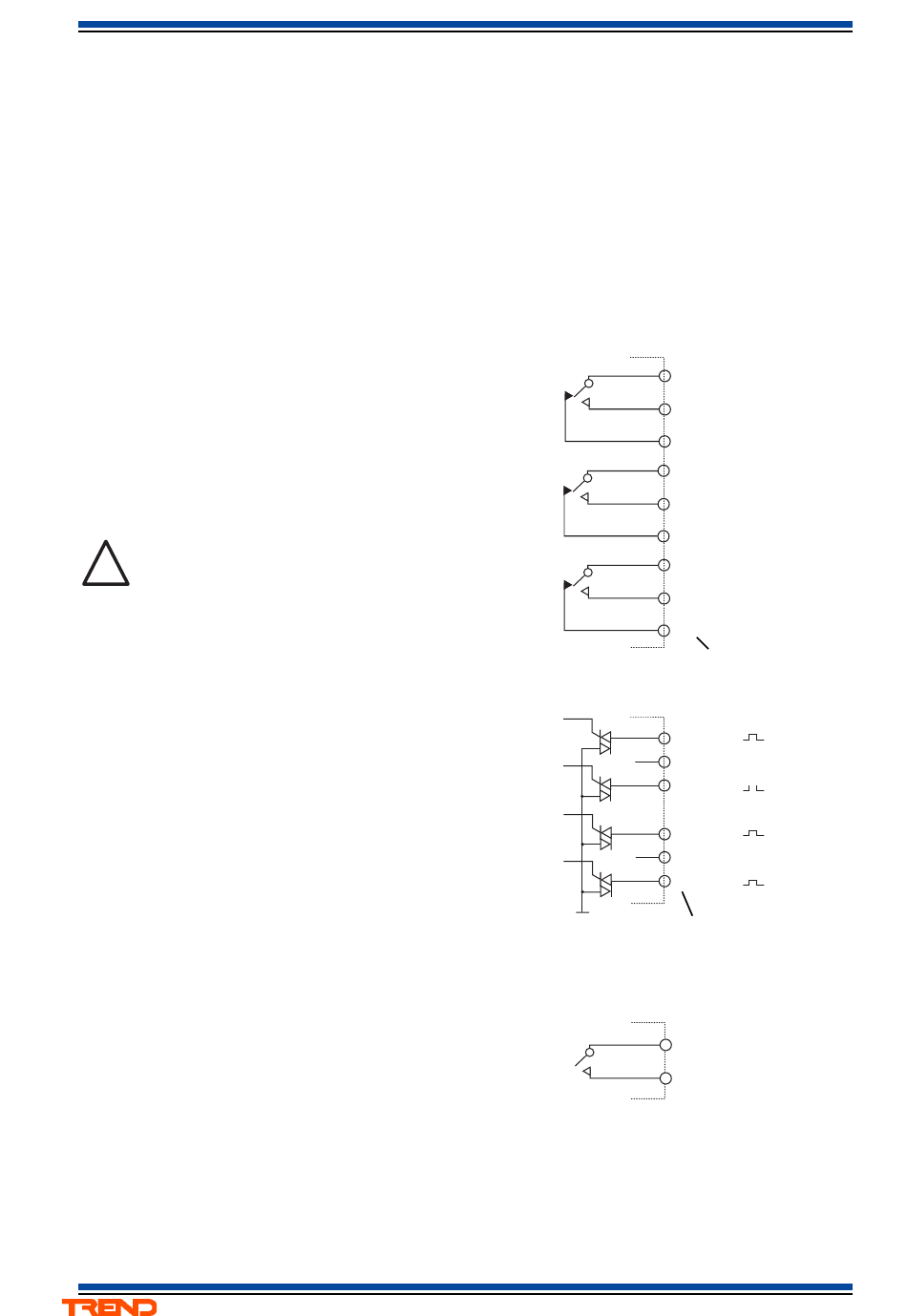

Sorties relais (OUT1,2,3 – ex : interrupteurs de vitesse de ventilateur )
IQL
Sorties triac (OUT4,5 et OUT 6,7- ex :vannes ouvertures / fermeture)
IQL
2 4 V a c
2 4 V a c
0 V
Sorties relais (OUT8)
- ex: chauffage électrique (version /E)
ou relais auxiliaire (version /AUX)
I Q L
Fiche technique
stockées
dans
une
6
7
OUT1
8
9
10
OUT2
11
12
OUT3
13
14
numéros de terminaux
1 5
OUT4
24
1 6
COM
~
1 7
OUT5
1 8
OUT6
COM
24
~
1 9
2 0
OUT7
numéros de terminaux
4
OUT8 ER1
5
