RSTHH-3

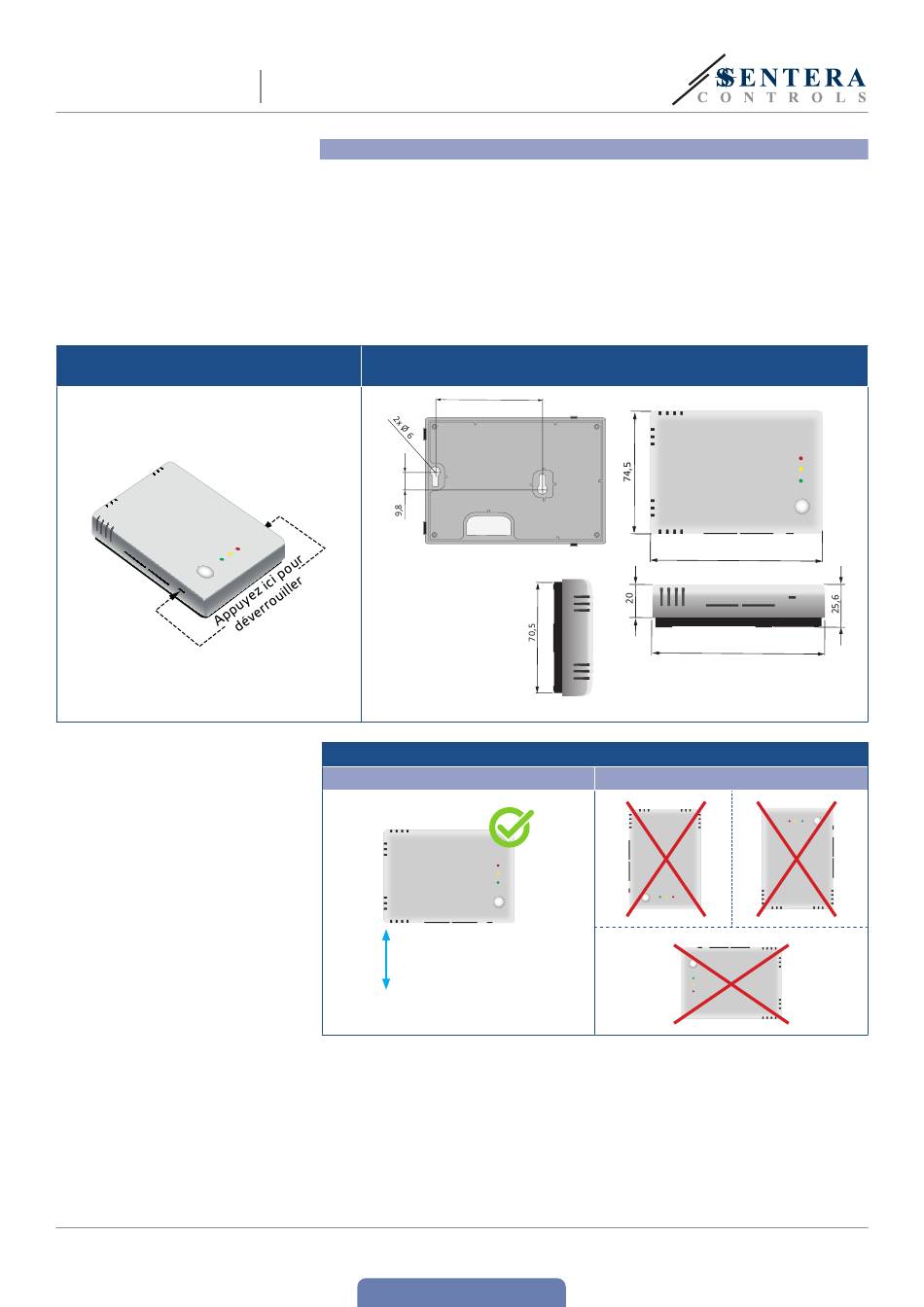

Fig. 1 Enlèvement des plaques de
verrouillage
MIW-RSTHH-3-FR-000 - 18 / 01 / 2021
TRANSMETTEUR D'AMBIANCE DE
TEMPÉRATURE ET D'HUMIDITÉ RELATIVE
Suivez ces étapes:
1.
À l'aide d'un tournevis plat, retirez le couvercle blanc frontal en libérant les
clips d'emboîtement des deux côtés (voir Fig. 1 Enlèvement des plaques de
verrouillage).
2.
Insérez les câbles par l'ouverture du couvercle arrière (Voir Fig. 2 Dimensions de
montage).
3.
En utilisant des matériaux de fixation appropriés (non fournis), installez
le capteur d'ambiance à au moins 1,5 m du sol. Lors de la planification de
l'installation, prévoyez un espace suffisant pour la maintenance et l'entretien.
Installez le capteur dans un endroit bien ventilé. Faites attention à la position et
les dimensions de montage correctes. Voir Fig. 2 et Fig. 3.
Fig. 2 Dimensions de montage
Fig. 3 Position de montage
Correct
Gardez la distance
minimale de 1,5 m du
4.
Raccordez les câbles selon le schéma de câblage et raccordements (Voir Fig. 4).
www.sentera.eu
Retour à la Table des matières
59,8
Incorrect
sol
104,5
104,5
7 - 10
