Avant de commencer – Lisez ces instructions
attentivement et en totalité.
IMPORTANT – OBSERVEZ TOUS LES CODES ET
RÈGLEMENTS EN VIGUEUR.
Remarque à l'installateur – Assurez-vous de remettre ces
instructions au consommateur.
Remarque au consommateur – Conservez ces instructions
avec le manuel d'utilisation pour consultation ultérieure.
Outil nécessaire
• Tournevis à douille 5/16 po
• Pince
• Tournevis pour écrou à fente

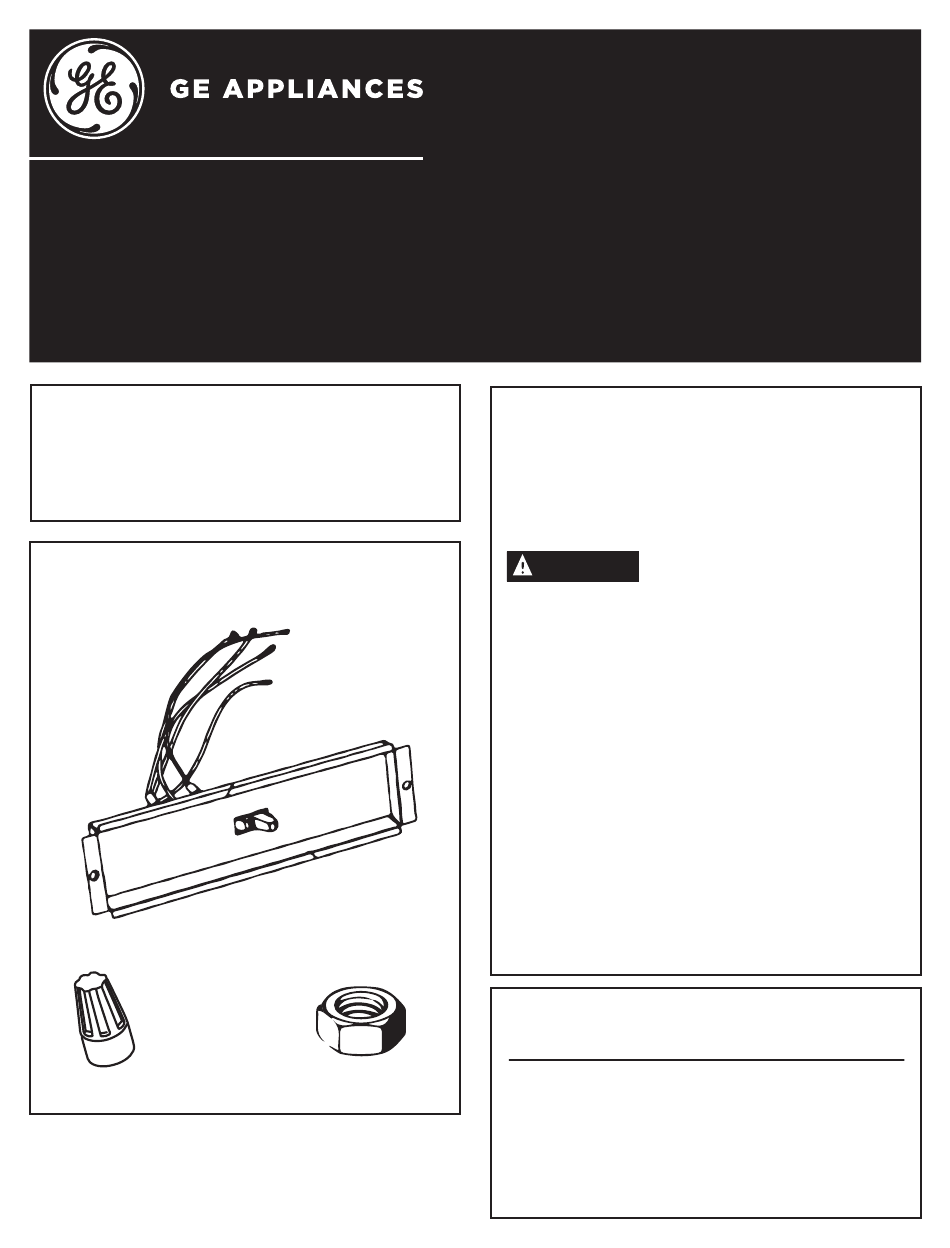

Pièces incluses dans le sac avec
le socle
Capuchons de
connexion (4)
Interrupteur
de socle
Écrou de
5/16 po
Instructions d'installation pour
votre nouveau socle
RAK204SW
Trousse d'interrupteur
de socle

Remarques importantes

• Cet appareil doit être correctement mis à la terre.
• Lisez cette instruction avant d'installer le socle sur la
gaine moulée ou métallique.
Le socle doit être monté sur la gaine avant de fixer la gaine
dans le mur.
ATTENTION
L'alimentation électrique doit être
débranchée avant d'installer le socle.
EXIGENCES ÉLECTRIQUES :
1. Le câblage électrique doit pénétrer dans le socle à
travers une des débouchures présentes dans le bas
ou l'arrière du socle. Utilisez une protection appropriée
autour de l'ouverture pour vous assurer que le câblage
ne sera pas coupé ou endommagé par frottement.
2. Reportez-vous à la plaque signalétique de l'appareil pour
les exigences relatives au circuit de dérivation.
3. Tout le câblage électrique doit être réalisé conformément
aux codes et règlements locaux.
4. Le câblage en aluminium n'est pas approuvé.
5. Si le câblage électrique est positionné dans ou contre le
boîtier de socle, le socle doit être mis à la terre. Utilisez
la vis de mise à la terre pour connecter l'œillet de fil de
mise à la terre fourni dans la trousse à l'arrière du socle.
Consultez l'étape 4.
Trousse RAK204SW compatible avec les modèles de socle
suivants
Numéro de trousse
RAK204E15C 265 V
RAK204E20C 265 V
RAK204E30C 265 V
RAK204D15C 230/208 V
RAK204D20C 230/208 V
RAK204D30C 230/208 V
31-5000558 Rev. 0 10-20 GEA
15 A
20 A
30 A
15 A
20 A
30 A
