Notice d'instructions
8/16 DO - module de sortie à relais
8/16DO
BARTEC GmbH
Max-Eyth-Straße 16
Germany
97980 Bad Mergentheim
Régulateur multiboucle MPC

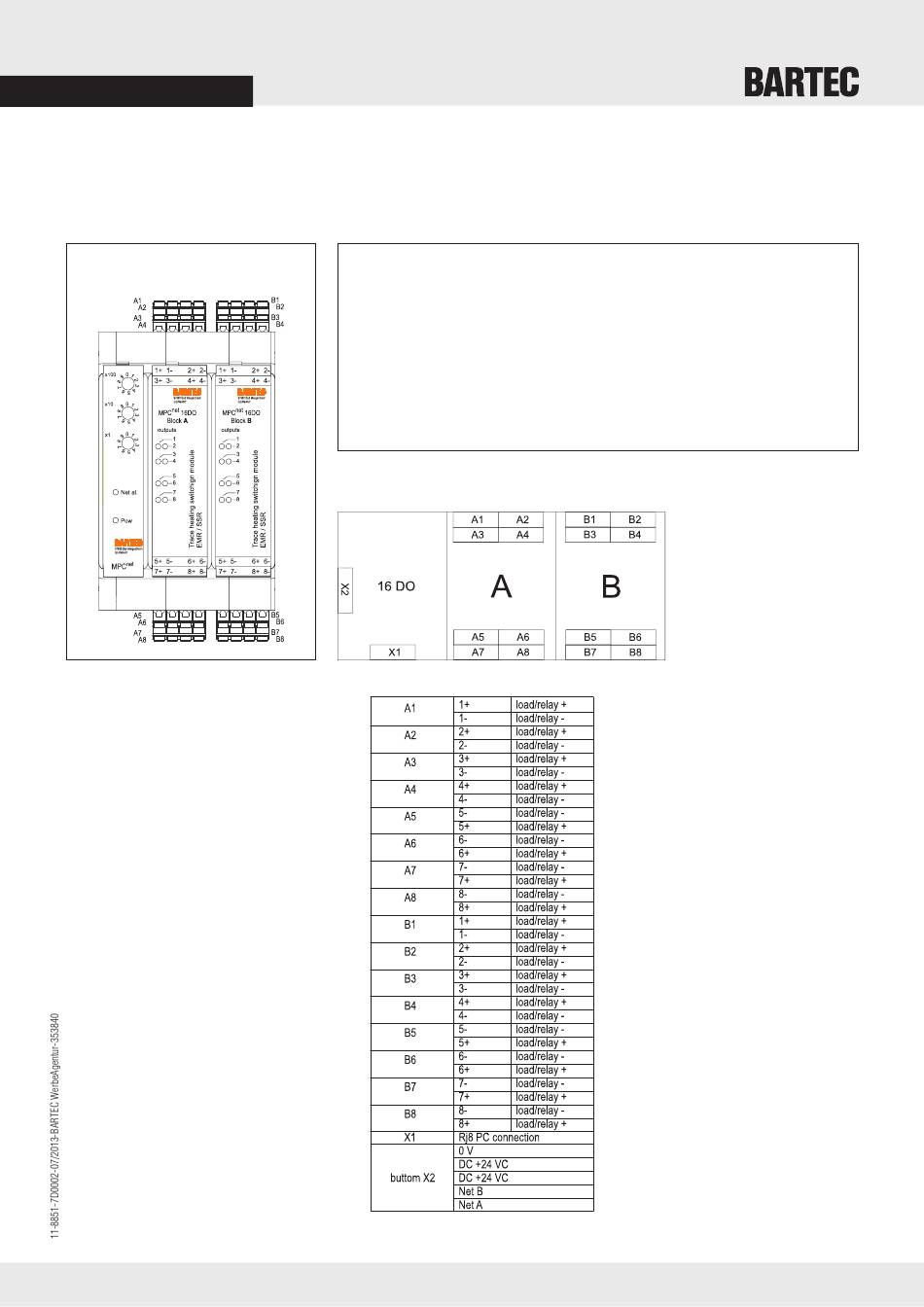

Le module à relais 8DO/16DO dispose de 8-16 sorties à relais qui servent à réguler la commutation externe.
Le module à relais 8DO/16DO se compose de blocs disposant chacun de 8 canaux de mesure. Les canaux
de l'appareil sont identifiés par blocs : le premier canal du premier bloc est le canal A1, le cinquième canal
du bloc suivant est le canal B5, etc.
En plus du chauffage, les relais peuvent également agir en tant que relais limiteurs de température et répé-
teurs d'alarme.
LED :
Net al.: erreur de communication
Cette alarme se déclenche en cas d'erreur de communication entre les équipements et le bus.
Dès lors que la communication redevient normale, l'alarme est automatiquement levée.
Pow :
tension de service
La LED clignote lorsque l'appareil envoie des données au module MC32.
Sorties : témoins de sortie
Les LED de l'afficheur de relais sont allumées lorsque les relais sont en action.
Les molettes x100, x10 et x1 permettent de choisir le numéro de position de l'appareil.
Tél.: +49 7931 597-0
info@bartec.de
Fax: +49 7931 597-119
www.bartec-group.com
Typ 17-8851..../....
net
Réserve
Les modifications techniques, erreurs et fautes d'impression ne
peuvent donner lieu à aucun dédommagement.
FR 6/24
