Raccordement électrique
Avant d'ouvrir le VLS 200, couper l'alimentation en courant.
•
Tous les câblages doivent être isolés pour 250 VCA minimum.
•
Un disjoncteur servant de commutateur de mise hors service doit se trouver à
proximité de l'appareil et doit être facilement accessible.
•
Utiliser des presse étoupes appropriées pour les zones dangereuses. Les
conduits non utilisés doivent être fermés avec un dispositif approprié ou un
bouchon, par exemple.
•
Respecter les consignes et normes locales en vigueur dans le pays.
Standards européens
•
Lorsque le VLS 200 doit être installé en zone dangereuse, les presse étoupes et/
ou bouchons fournis par le client doivent être conformes à la norme ATEX 100a
(antidéflagrants). La plage de température minimale doit être -40 à +70°C (-40 à
+158°F). L'indice de protection minimum IP6x doit assurer la conformité à la norme
EN 60529. Utiliser les presse étoupes en tenant compte des consignes et des
recommandations fournies dans la documentation.
•
Respecter les recommandations stipulées dans la norme EN 50281-1-2
concernant l'accumulation de poussière et la température.

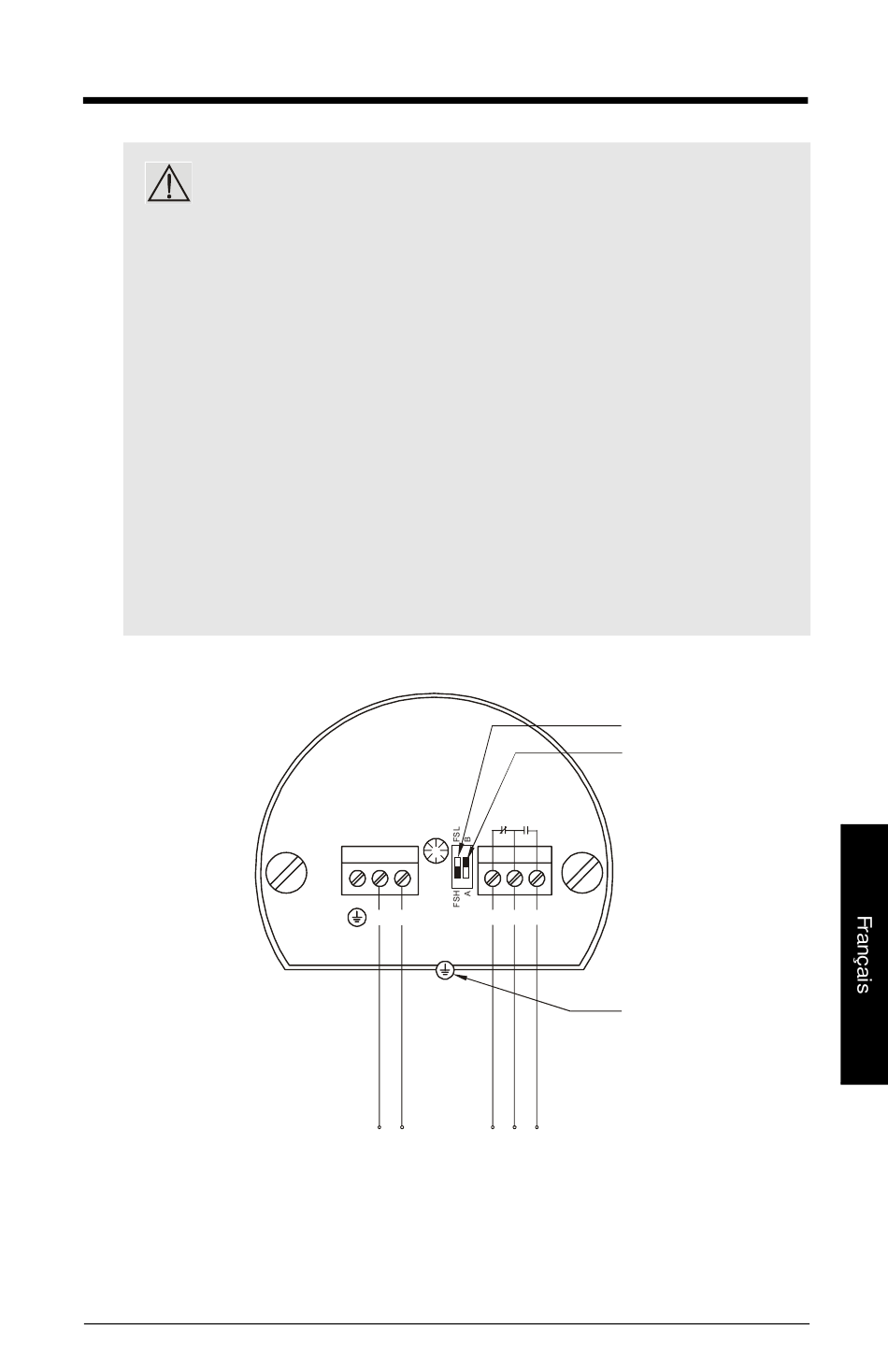

Connexions
7ML19981FT61
1
2
VCA:
Borne 1 : L. Borne 2 : N
19 à 230 VCA, +10%, 50 à 60 Hz, 8VA ou
CC :
Borne 1 : +. Borne 2 : -
19 à 55 VCC, +10%, 1.5W
Pointek VLS 200 – MANUEL D'UTILISATION
Réglage FSH/FSL
Réglage de la sensibilité
B=réglage usine,
A=sensibilité réduite
NC
NO
3
4
5
Borne de mise à la terre
Relais sortie alarme
Page 7
