Dispositifs Indicateurs - Gossen MetraWatt METRISO INTRO Guide Rapide

Appareils de mesure d'isolement de haute précision
Conditions de référence
Température de
+ 23 °C ±3 K
référence
Humidité relative 40 ... 75%
Fréquence de la
grandeur de mesure 45 Hz ... 65 Hz
Forme d'onde de la
grandeur de mesure sinus, écart entre val. eff. et val. moy.
linéaire en temps < 1%
9,5 V ±0,1 V
Tension des piles
10 MΩ ±1%
Résistance d'essai
Sécurité électrique
Norme
Prescription VDE VDE 0411 partie 1, 1994-03
Classe de protection II
Degré de pollution 2
Catégorie de mesure METRISO INTRO/TECH :
CAT II 1000 V / CAT III 600 V / CAT IV 300 V
METRISO BASE :
CAT III 600 V / CAT IV 300 V
Fusibles
Fusible (à fusion) FF315mA/1000V, efficace pour toutes les
plages de mesure de résistance, 1 fusible
de remplacement en suppl. dans le com-
partiment à piles
Fusible électronique pour la protection de la mesure de basse
impédance et de résistance R
(non G500MM (M550K))
Conditions ambiantes
Plage de température
0 ... +40 °C
de précision
–10 ... +50 °C
Température service
Température
–25 ... +70 °C (sans piles)
stockage
Humidité relative jusqu'à 75%
(max. 85% au stockage/transport),
la condensation est à exclure
Altitude 2000 m max.
Période d'étalonnage 1 an (conseillé)
Compatibilité électromagnétique CEM
Émission de parasites EN 61326-1:2006 classe B
Immunité EN 61326-1:2006
GMC-I Messtechnik GmbH
METRISO INTRO, BASE,
et à basse impédance et de tensions

Dispositifs indicateurs

DATA
ZERO

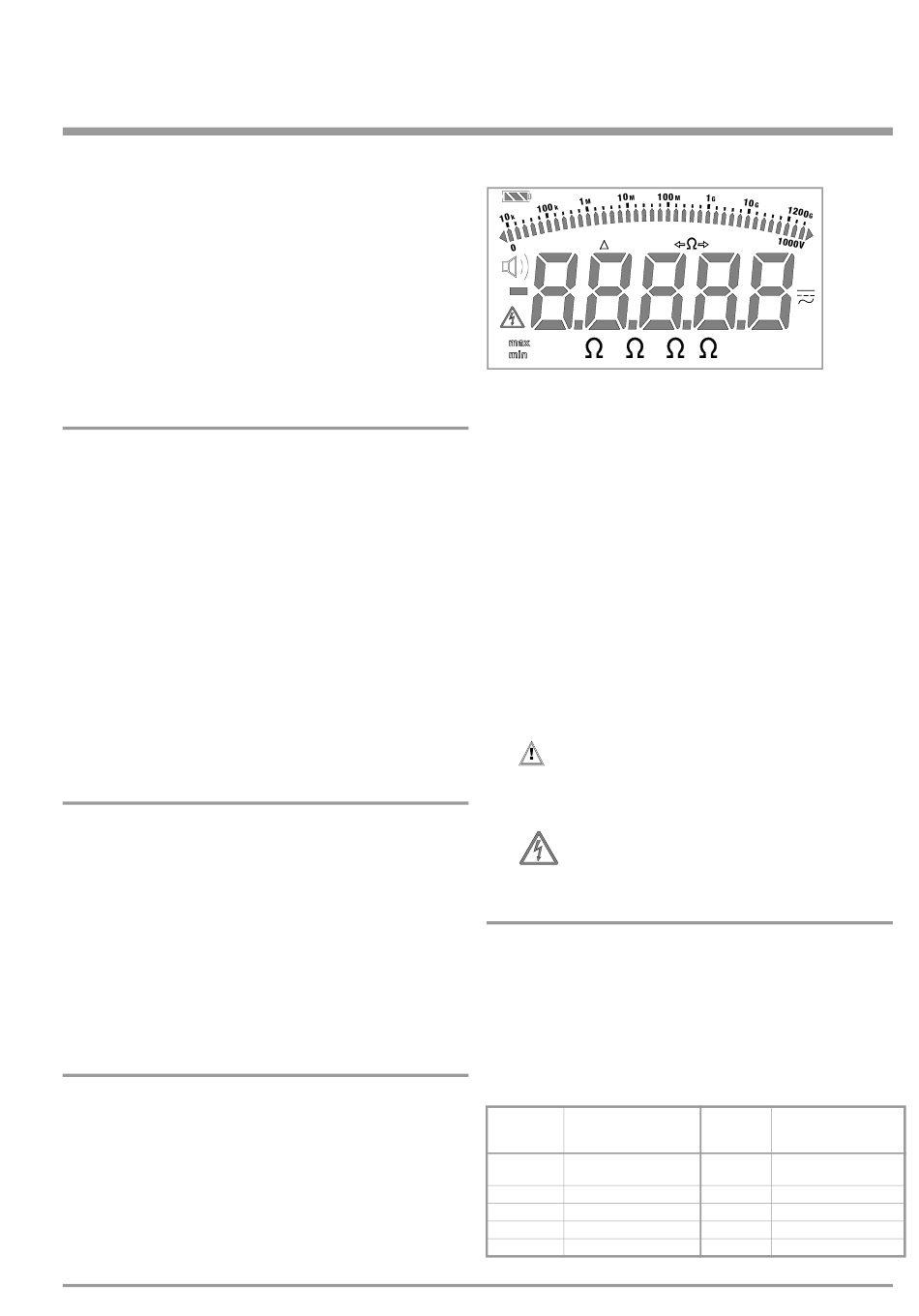

Afficheur numérique
LED Limit
et R
LO
LED
LCD
Construction mécanique
Dimensions
Poids
Indice de protection
Extrait de la table expliquant le code IP
IP XY
(1er chiffre X)
2
3
4
5
6
Rlo>10%
MAN
M G T V
k k
avec barres-graphes ou pointeurs supplé-
mentaires selon la sélection via les para-
mètres a.disp, rétro-éclairé (transflectif) ;
les zéros de tête de l'affichage numérique
peuvent être masqués selon la sélection
opérée via les paramètres 0.disp ;
dépassement de la plage de mesure
signalé par 0L.
Dimensions : 65 mm x 36 mm
Résistance de ligne
Si les résultats de mesure des deux sens
du courant (changement de polarité) diver-
gent de plus de 10 % l'un de l'autre, ceci
correspondant à l'écart de mesure type en
exploitation des appareils de contrôle, les
deux valeurs de mesure seront représen-
tées avec une résolution réduite.
LED à lumière rouge signalant un franchis-
sement de seuil
LED à lumière verte signalant le respect du
seuil
LED à lumière rouge signalant une tension
externe appliquée ou une tension rési-
duelle après un essai d'isolement
(U > 50 V) dans chacun des cas lorsque
l'appareil est éteint.
Détection de tension externe sur l'afficheur
LC lorsque l'appareil est allumé sous U CC
> 50 V et U CA > 40 V (50 Hz) pour toutes
les fonctions de mesure
225 mm x 130 mm x 140 mm
1,4 kg env. piles comprises
Boîtier IP 52, cordons de mesure et prises
IP 40 selon DIN VDE 0470 partie 1/
EN 60529
Boîtier de catégorie 2
Protection contre la
IP XY
pénétration de corps
(2e chiffre Y)
étrangers solides
≥ 12,5 mm ∅
2
≥ 2,5 mm ∅
3
≥ 1,0 mm ∅
4
Protection contre la poussière 5
Etanchéité à la poussière 6
TECH
DC
AC
TRMS
2500V
ISO
1000V
Protection contre la
pénétration d'eau
Gouttes d'eau
(boîtier incliné à 15°)
Pulvérisation d'eau
Eclaboussement d'eau
Jets d'eau
Jets d'eau puissants
3
