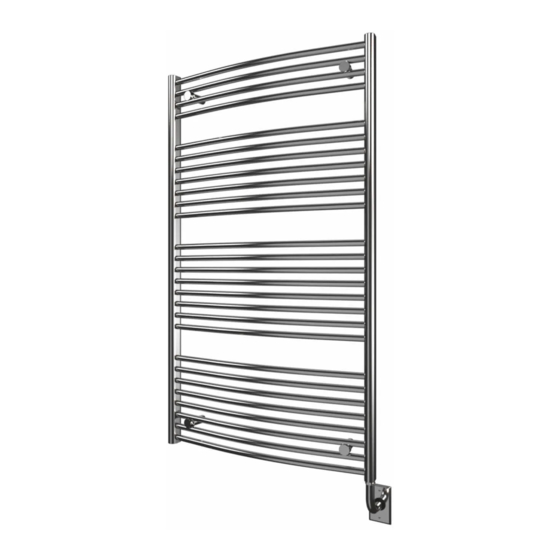

- Page 1 B L E N H E I M TO W E L W A R M E R INSTALLATION GUIDE W2063 / W2067 29.5” x 51” Hardwired 877-757-8930 www.icobath.com...
- Page 2 Towel Warmer Installation Procedure STEP 2 STEP 1 Rough-in Requirements (see figure 3) Installation Instructions (see figure 1) 1. The incoming power feed goes to a deep single gang 1. Check all items have been received. You should have electrical box (for the controller). This electrical box can be received a towel warmer, hardwire kit, programmable located anywhere in the room, although we recommend it controller and mounting bracket kit.
-
Page 3: Technical Drawing
Technical Drawing Figure 2 90mm 90mm 3½" 3½" 85mm Towel warmer contains 3⅜" a heat transfer solution which is non-toxic, an anti-rust inhibitor and 4 x mounting brackets an anti-freeze. fixed between horizontal rails. Internal thermostat pre-set to 158ºF (fluid temperature) Electrical Heating Element 1290mm... - Page 4 Specifications Weight Element Output Metal Model # Description Finish (lb) Size (BTU) (mm) (Inches) Type W2063 Electric Hardwire Chrome 300W 1024 750 x 1290 29.5 x 51 Mild Steel W2067 Electric Hardwire Oil Rubbed Bronze 53 300W 1024 750 x 1290 29.5 x 51 Mild Steel Heating Element Specifications: 150 watt / 300 watt / 450 watt, 12"...
- Page 5 B L E N H E I M C H AU F F E -S E R V I E T T E S GUIDE DʼINSTALLATION W2063 / W2067 Console murale 29,5 po x 51 po 877-757-8930 www.icobath.com...
-
Page 6: Procédure D'installation Du Chauffe-Serviettes
Procédure d’installation du chauffe-serviettes Étape 1 Étape 2 Exigences générales (voir figure 3) Instructions d’installation (voir figure 1) 1. L’alimentation électrique entrante est acheminée vers un 1. Vérifiez que tous les articles ont été reçus. Vous devriez avoir boîtier électrique à un seul groupe profond (inur le reçu un chauffe-serviettes, un ensemble de câblage, un contrôleur). -
Page 7: Dessin Technique
Dessin Technique Figure 2 90mm 90mm 3½ po 3½ po 85mm Le chauffe-serviettes 3⅜ po contient une solution de transfert de chaleur non toxique, 4 supports de fixation un inhibiteur de fixés entre des rails rouille et un antigel horizontaux Thermostat interne préréglé... -
Page 8: Caractéristiques
Caractéristiques No de Inids Taille de Sortie Type de Description Finition modéle (lb) l’élément (BTU) (mm) (inuces) métal Éléments W2063 d’alimentation Chrome 300W 1024 750 x 1290 29,5 x 51 Acier doux électrique Éléments W2067 d’alimentation Bronze huilé 300W 1024 750 x 1290 29,5 x 51 Acier doux...
