FCVC8B-R
58
82
Fig. 2 Dimensions de montage – montage encastré
15
38
MIW-FCVC8B-R-FR-000 - 08 / 07 / 2021
CAPTEUR INTELLIGENT
DE QUALITÉ DE L'AIR AVEC BUZZER

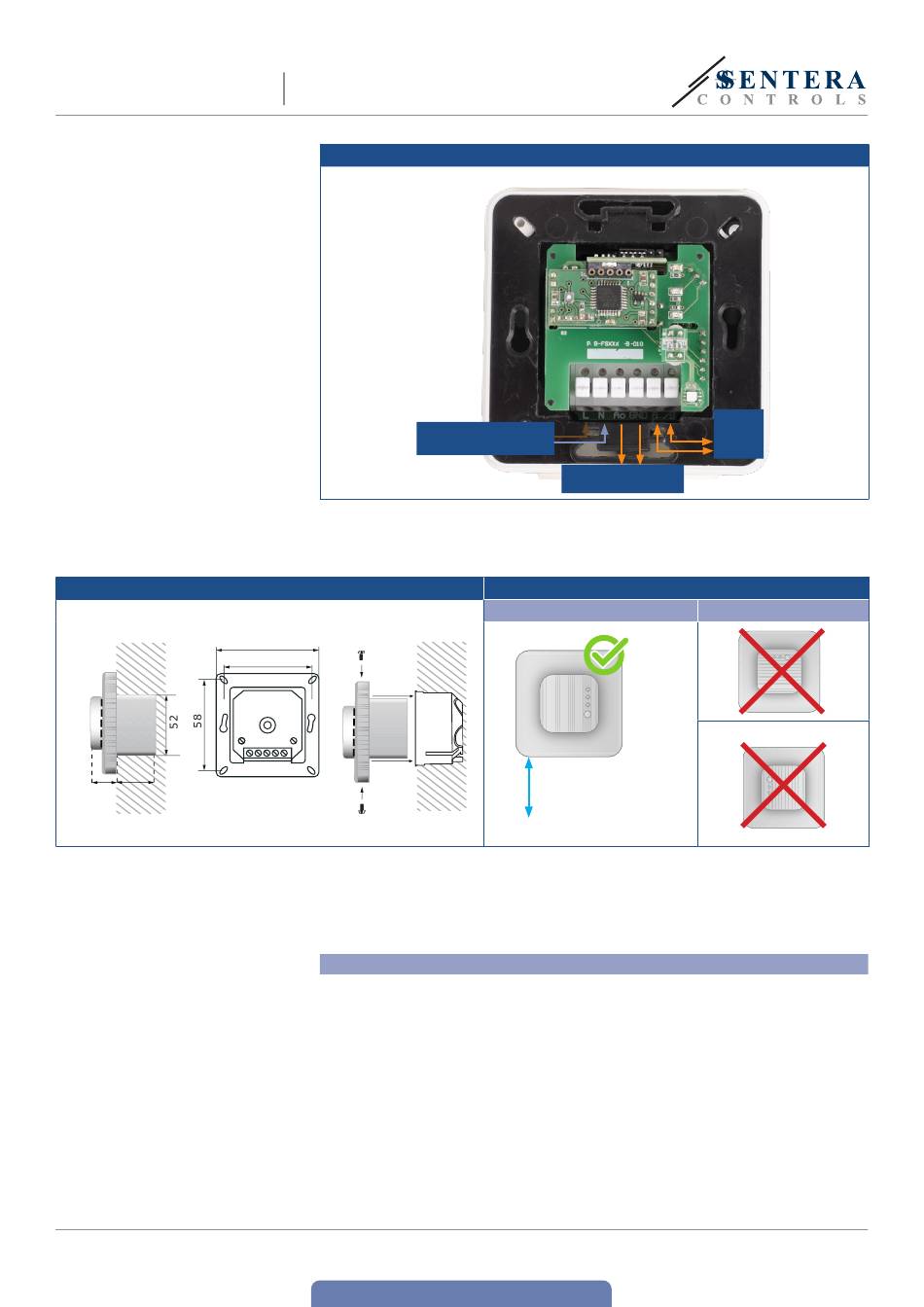

Fig. 1 Câblage et raccordements
85—264 VCA / 50—60 Hz
82
4.
Installez le boîtier interne dans le mur à l'aide des éléments de connexion
appropriés (non inclus dans le kit). Respectez la position et les dimensions de
montage indiquées dans Fig. 2 et Fig. 3.
76
58
5.
Remettez le couvercle et fixez-le avec les vis.
6.
Mettez sous tension.
7.
Personnalisez les paramètres d'usine à celles désirées via le logiciel 3SModbus
ou via le pocket "Sensistant". Pour les paramètres d'usine par défaut, consultez
la Carte des registres Modbus du produit.
Montage en surface
1.
Éteignez l'alimentation.
2.
Retirez le couvercle du boîtier.
3.
Sortez le boîtier interne.
4.
Fixez le boîtier externe au mur en utilisant les chevilles et les vis incluses dans
le kit. Respectez la position et les dimensions de montage indiquées dans Fig. 4
et Fig. 5.
5.
Insérez les câbles de raccordement à travers les presse-étoupes de l'appareil.
www.sentera.eu
Retour à la Table des matières
Alimentation
Sortie analogique /
modulante (PWM)
Fig. 3 Position de montage
Correct
Gardez la distance
minimale de 1,5 m du sol
Modbus
RTU
/B
A
Incorrect
7 - 8
