Eléments de fixation des câbles
Selon la configuration de votre serveur et le nombre de cartes PCIe installées, il faut faire passer
plusieurs câbles et cordons d'alimentation soit par le haut (c'est-à-dire par les chemins de câbles
supérieurs) soit par le bas (plancher).

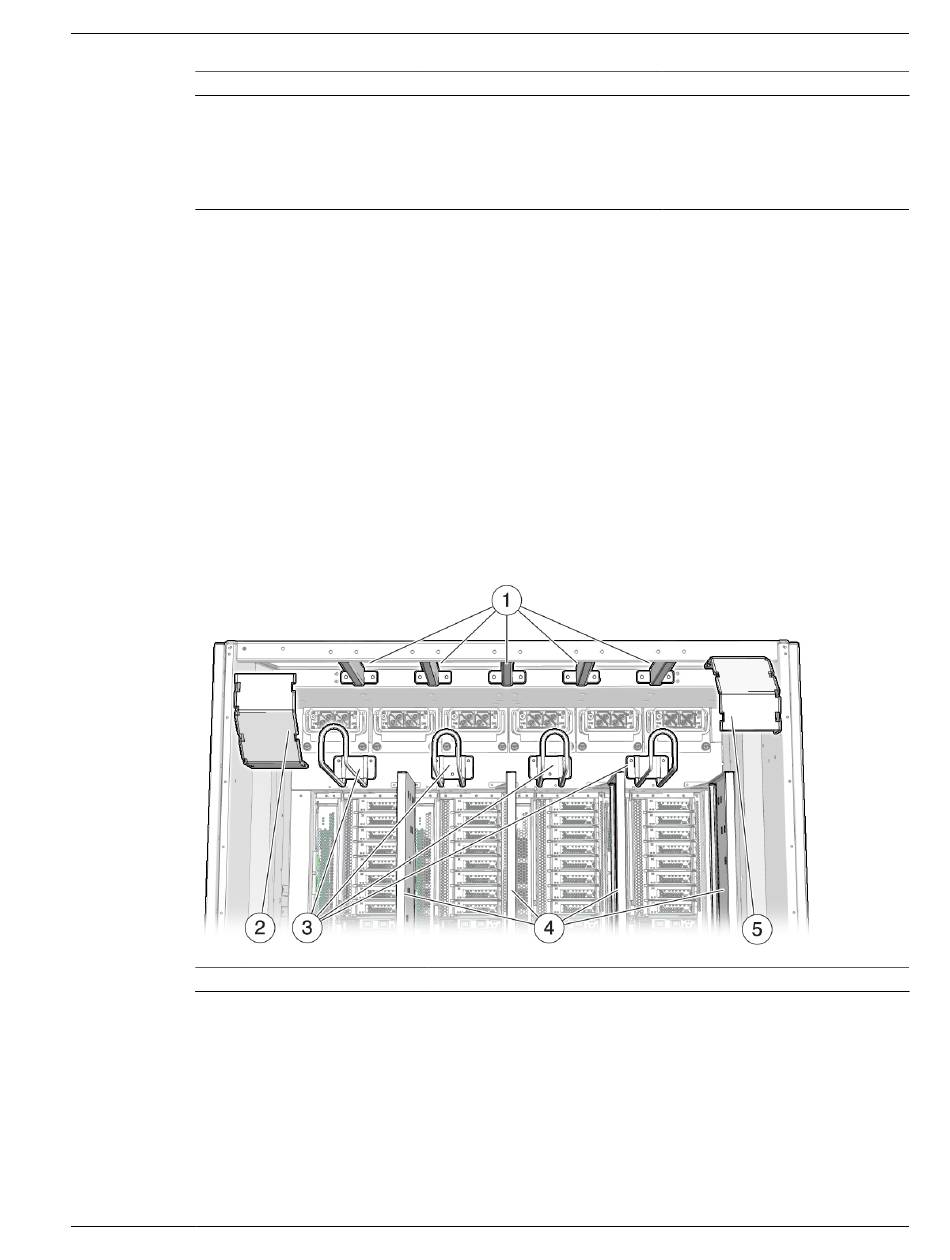

Le serveur possède plusieurs guides, crochets et supports de câbles vous permettant d'acheminer les
câbles dans le serveur de manière sécurisée.
N°
Eléments de fixation
1
Supports des cordons
d'alimentation
2
Guide de câbles gauche
3
Crochets de câbles
4
Cloisons de séparation des
câbles
Chapitre 6. Connexion des cordons d'alimentation et des câbles de données arrière
Nombre maximal
Six cordons d'alimentation requis.
Le nombre maximal de câbles requis varie
en fonction de la configuration.
Description
Utilisez des attaches autobloquantes pour fixer les cordons d'alimentation à ces
supports.
Utilisez ce guide pour orienter les câbles de données vers le haut ou le bas. Sur ce
schéma, le guide est installé vers le haut de manière à diriger les câbles vers le haut
du serveur.
Utilisez ces crochets pour supporter le poids des câbles de données.
Utilisez des attaches autobloquantes pour fixer les câbles de données à ces cloisons
de séparation lorsque vous faites passer les câbles par le haut jusqu'aux crochets.
Eléments de fixation des câbles
Description
Le serveur requiert six cordons
d'alimentation pour fonctionner.
64 connecteurs d'extension PCIe profil bas
sont disponibles. Le nombre et le type de
câbles requis dépendent des cartes PCIe
installées.
105
